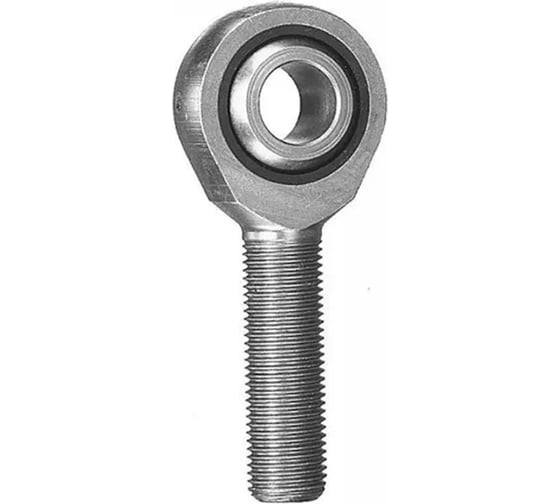

Шарнирный наконечник ISKRA TSML6CSS, TSML6CSS-ISKRA

Шарнирный наконечник TSML6CSS ISKRA изготовлен из нержавеющей стали с парой трения сталь/спеченная бронза. Имеет тканевую PTFE-прокладку для снижения уровня трения.

• Вид резьбы: наружная левая
• Внутренний диаметр: 6 мм
• Наружный диаметр: 20 мм
• Динамическая грузоподъемность: 4,7 кН
• Статическая грузоподъемность: 5,2 кН

Шарнирный наконечник готов к монтажу и не требует дополнительного обслуживания. Справляется с нагрузками при качении, вращении и опрокидывании.

• Внутренний диаметр d, мм 6
• Наружный диаметр D, мм 16
• Ширина B, мм 9
• Наружный диаметр d2, мм 20
• Глубина крепежного отверстия l3, мм 21
• Особенности нержавеющий
• Внутренний диаметр d1, мм 8,9
• Размер резьбы d3, мм M6x1
• Высота h1, мм 36
• Ширина C1, мм 7,5
• Угол поворота α, ° 13
• Расстояние от краев r1smin, мм 0,3
• Пара трения сталь/PTFE
• Диаметр сферы dK, мм 12,7
• Длина наконечника l4, мм 46
• Направление резьбы левая
• Динамическая нагрузка C, kН 4,7
• Вес, кг 0,02
• Статическая нагрузка C0, kH 5,2
