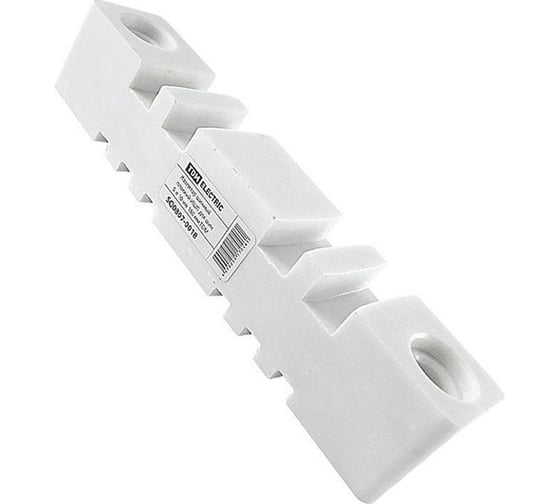

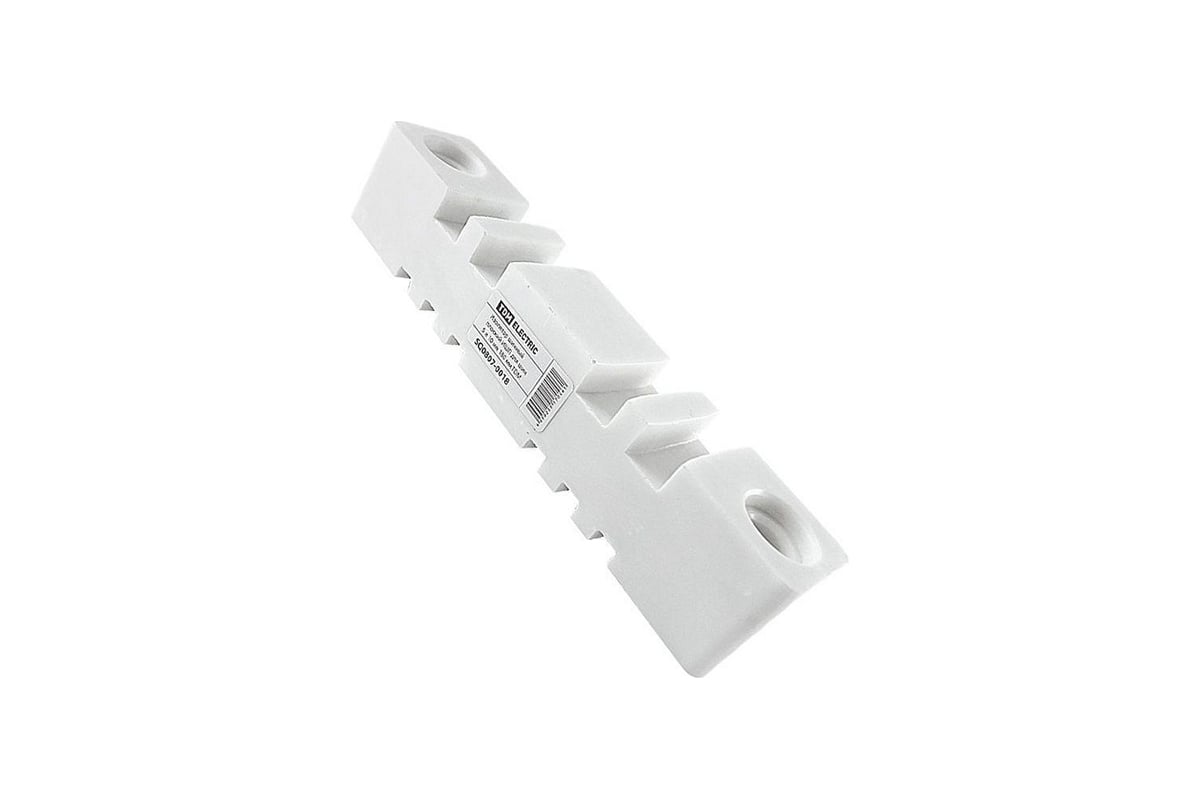

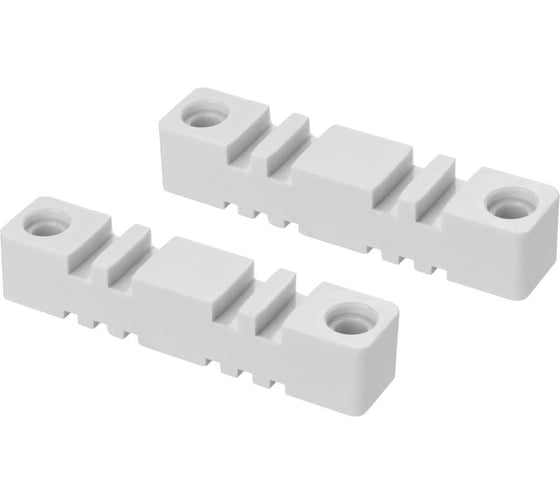

Шинный плоский изолятор TDM ELECTRIC ИШП для шин 5 и 10 мм, 180 мм SQ0807-0018

Изолятор шинный плоский ИШП 2П для шин 5 и 10 мм, длина 180 мм, межшинное расстояние 72 мм в упаковке 2 штуки TDM Electric - предназначен для крепления, фиксации и изоляции токоведущих шин в электрических шкафах и щитах с номинальным током от 250 до 4000 А.Простота конструкции изолятора позволяет осуществить быструю сборку систем медных и алюминиевых шин на токи от 250 до 4000 А. Изоляция системы шин от конструкций сборок облегчает организацию прокладки шинной трассы. Конструкция и высокая прочность изолятора гарантируют устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.Для исключения возможности пробоя на соединительные шпильки рекомендуется использовать изоляторы соединительных шпилек. Изолятор крепится к монтажной пластине или корпусу с помощью соединительной шпильки и гайки. В корпусе изолятора с двух сторон имеются пазы для вертикальной установки шин толщиной 5 и 10 мм. Шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи соединительных шпилек/болтов М12 и гаек. Шины устанавливаются по шкафу минимум на двух парах изоляторов.Материалы изолятора – армированный стекловолокном полиэстр, а материалы изоляторов соединительных шпилек – стекло-волоконная ткань, покрытая эпоксидной смолой. Шинный изолятор ИШП 2П от TDM ЕLECTRIC – надежное и качественное решение для крепления и изоляции токоведущих шин в электрических шкафах и щитах.
