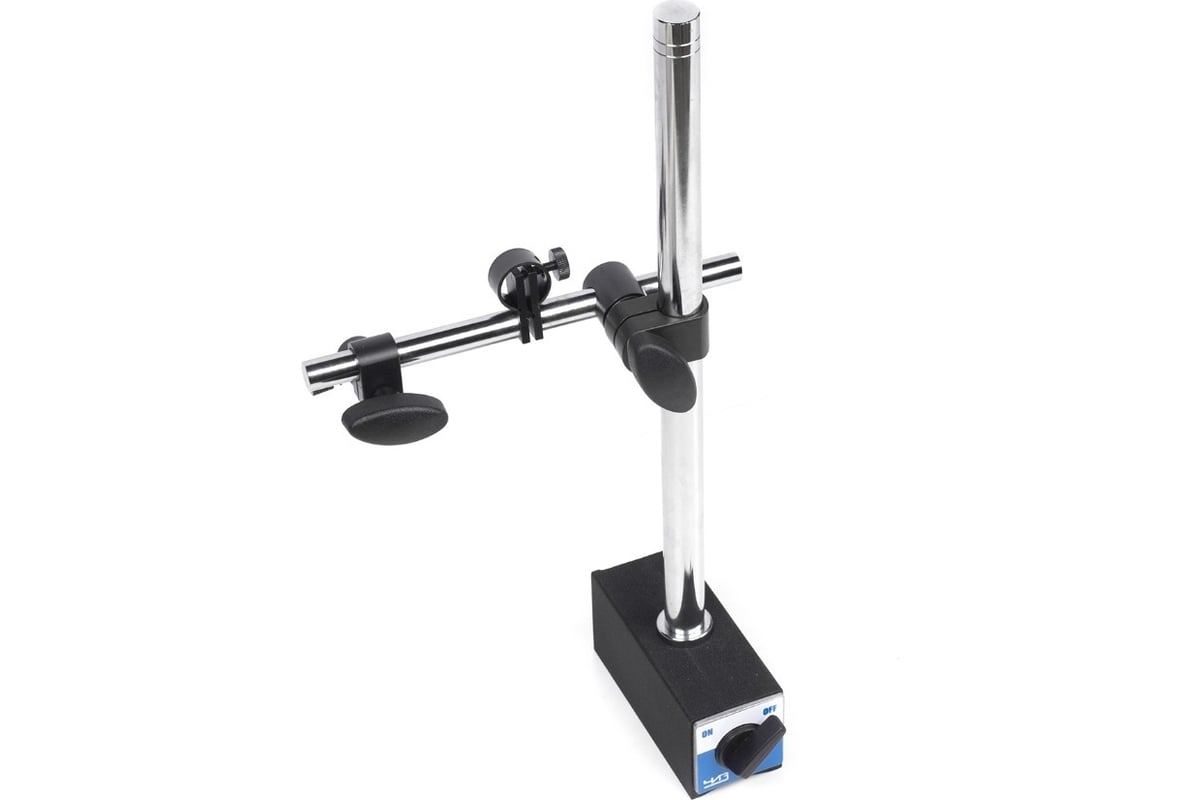

Штатив для измерительных головок ШМ- IIВ 100870 ЧИЗ 213209

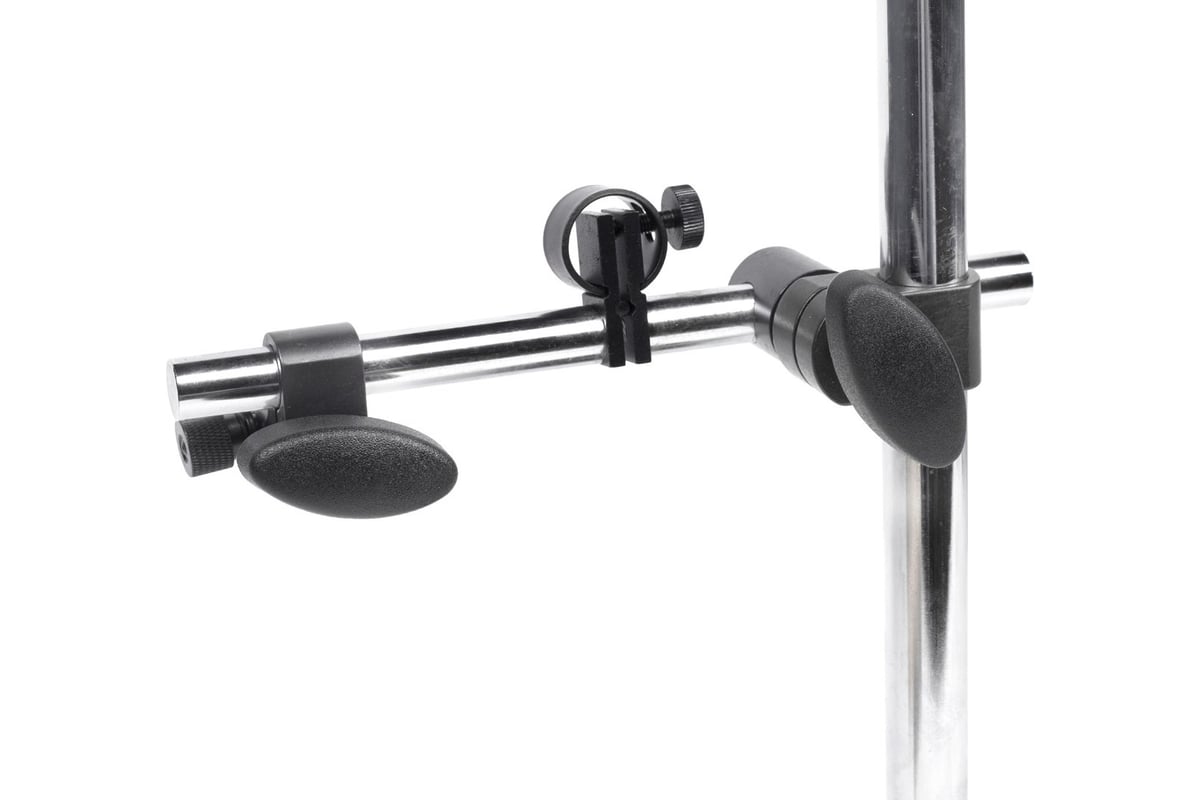

Штатив для измерительных головок ШМ-IIВ ЧИЗ предназначен для крепления измерительных головок с ценой деления 0.01 мм. Принцип действия основан на передвижении муфты со стержнем, с закрепленной на конце измерительной головкой, по цилиндрической колонке. На нижней поверхности выполнена призматическая выемка, позволяющая закреплять штатив на цилиндрических поверхностях. Штатив имеет устройство для точной установки на размер. Магнитное основание дает возможность устанавливать стойку на наклонных и вертикальных плоскостях без дополнительного крепления. Позволяет закреплять измерительные индикаторные головки как оснащенные ушком для крепления, так и для головок, закрепляемых на стержне. Благодаря механическому фиксатору положения плеча индикатор можно фиксировать в любом положении. Закрепляемая в муфте измерительная головка может занимать необходимое положение без перемещения штатива.

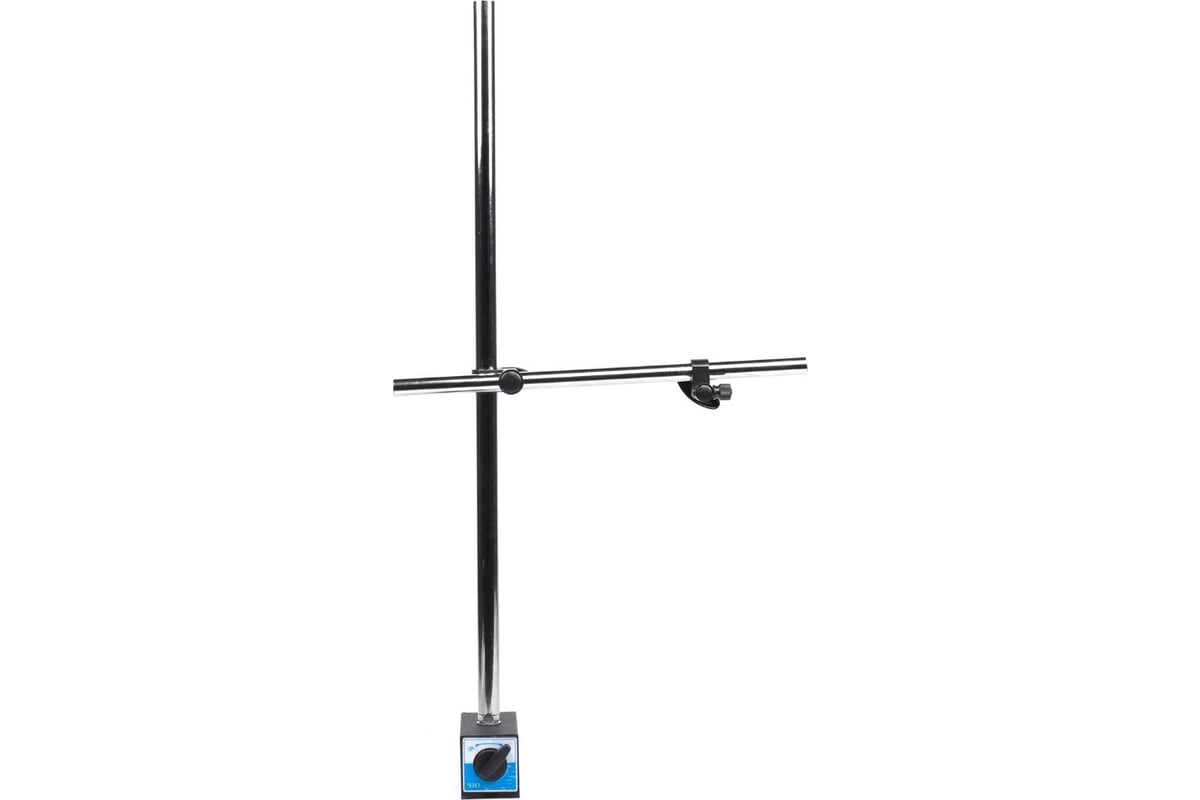

Тип ШМ-II В с высокой колонкой, высота колонки 630 мм, вылет измерительной головки 320 мм, диаметр отверстия под измерительную головку 8 мм.

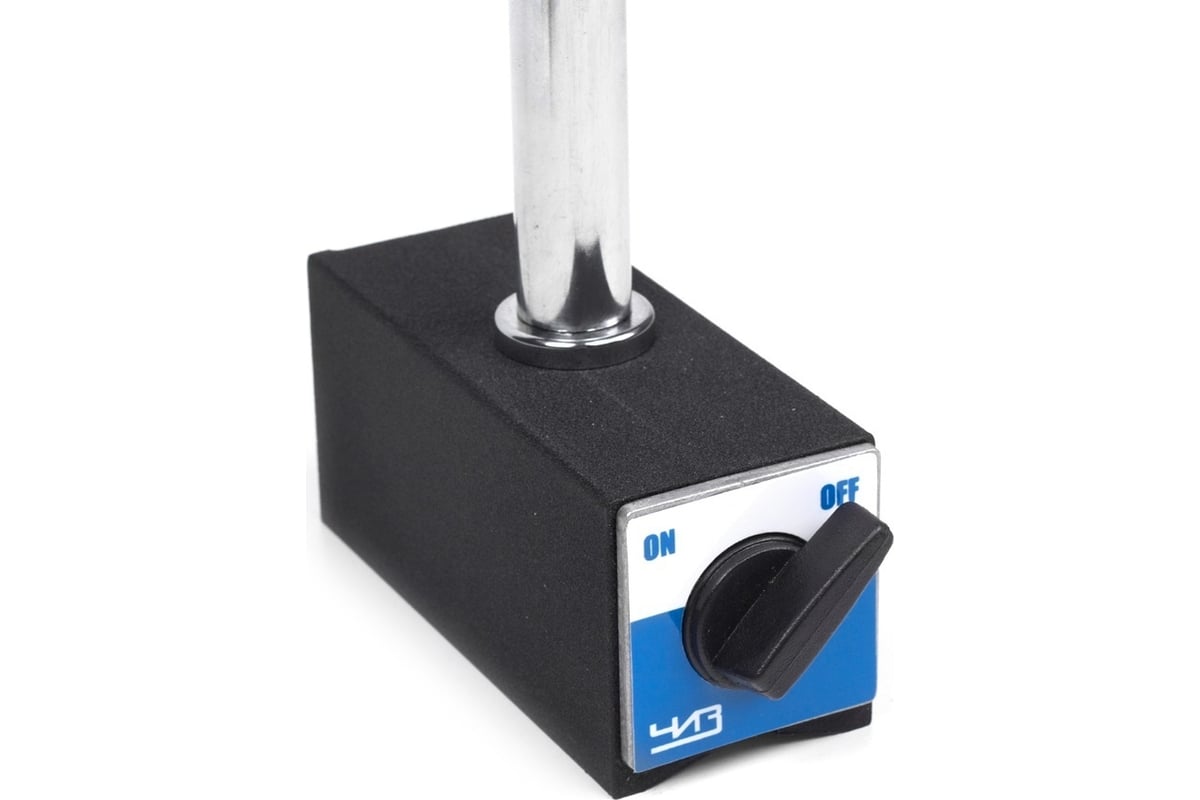

Включение/выключение магнита осуществляется поворотом ручки.
