Отзывы о соединительной шине EKF типа FORK для 1-ф нагр. 63А 54 мод. fork-01-63

Большое расстояние между зубцами вилок

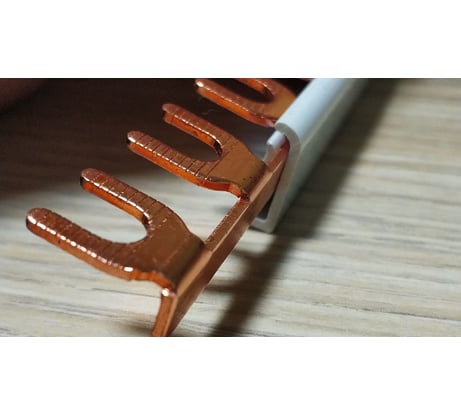

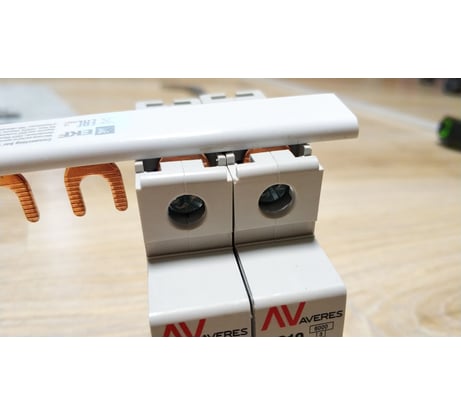

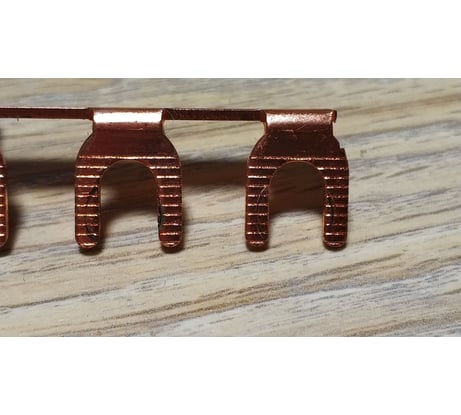

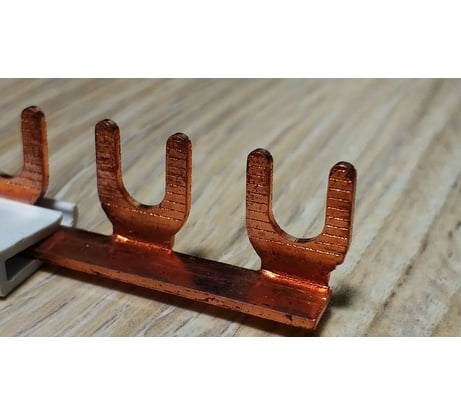

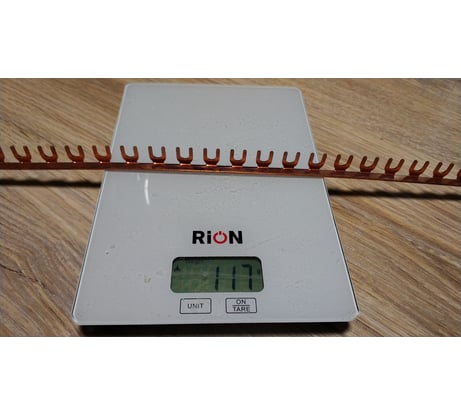

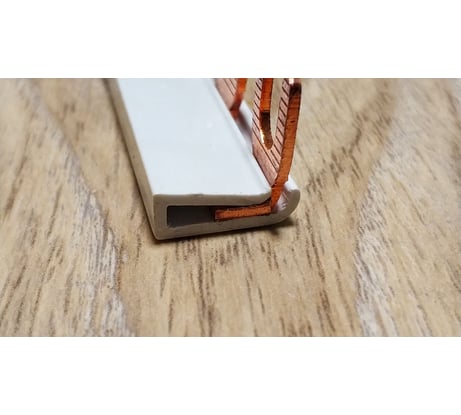

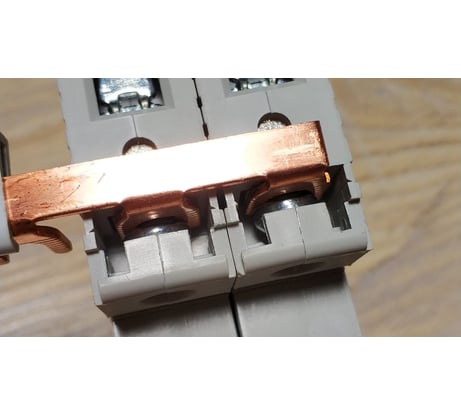

Размеры пластика: 5.5 x 15 x 1000 мм Шаг: 17.98 мм (замерено на 53 вилках) Минимальное сечение: 5.85 x 1.25 = 7.3125 мм2 Вес медной части: 117 грамм Цена октябрь 2024: 797р По качеству изготовления у меня нареканий нет, все загибы аккуратные, без заломов и заужений, шаг вилок соответствует ширине модуля 18мм. Пластиковая защита великовата в ширину (15 мм), можно было бы и покомпактнее, но видимо в этом есть какой-то сокральный смысл. Материал шины со временем окисляется на воздухе и темнеет. Думаю, эта шина не выдержит длительные 63A если гонять их от края до края, потому что сечение в самом узком месте равно ~7.3 мм2 (см. фото), по ГОСТу 31996—2012 для 63A должно быть хотя бы 10 мм2, а по ПУЭ ещё больше. Соотствтвенно запитывать шину следует в середине, а не в начале и стараться распределять нагрузку по шине равномерно. При креплении к автоматам (на примере EKF Averes) можно заметить что расстояние между зубцами вилок великовато, см. след от винтов на фото. Ширина пластины автомата к которой винт прижимает вилку равна ~9.5 мм, а ширина вилок шины равна 11 мм. Тут напрашивается сделать расстояние между зубцами вилок хотя бы 5 мм, а не 6 мм как сейчас, это существенно улучшит контакт вилок с автоматом и снизит риск распирания зубцов вилок винтом автомата. Я решаю этот вопрос при помощи плоскогубцев, аккуратно сжимая зубцы вилок друг к другу. Таким образом пятно контакта гораздо лучше. А EKF желаю обратить на это внимание и исправить в будущем. Кстати, чертежи вилки этой шины fork-01-63 полностью соответствуют вилкам двухфазной шины fork-02-63. PS. Для модераторов. Чертёж с размерами создан мной, не нужно их удалять.

У шины под пластиком сечение 1,3х6,3=8,2 мм кв.

Медь и пластмасса.

Нет

Что тут комментировать....

Толщина металла, удобство монтажа

Качественная шина, удобная для монтажа. Отлично подошла к Iek-овским автоматам.

Сборка домашнего щита.

Лучше зажимается автомате.

Нет

Первый раз использовал такого типа шину, понравилась больше чем одноштырьковая.

Электромонтажные работы

Подозрительно тонковата

Тонковата, но поставил. Наблюдаю.

Для подключения эл. оборудования в щите.

Цена

Нет боковых заглушек,а в описании есть

Удобно работать

Гаража

Выглядит нормально, при монтаже вела себя предсказуемо.

Единственное, что я не понял, где брать торцевые заглушки? Их нет ни в комплекте, ни на сайте в расходниках к этой шине. Пластиковая часть на шине дана с некоторым запасом, так что пришлось просто отрезать пластик по габаритам автоматов, а медь по габаритам контактов, закрыв токопроводящую часть свесами пластика. Может так и предусматривалось, не знаю.
