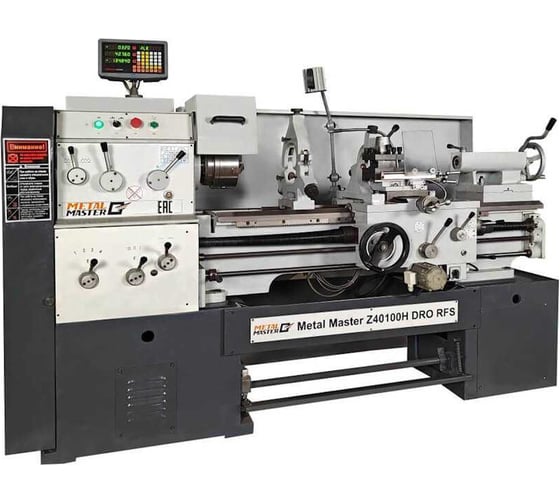

Станок токарно-винторезный MetalMaster Z40100H DRO RFS 21587

Универсальный токарно-винторезный станок предназначен для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб.

• Массивная станина из серого чугуна
• Массивная чугунная тумба
• Удобная эргономичная конструкция
• Система быстрого перемещения суппорта (RFS)
• Мощный и надежный двигатель 4 кВт
• Широкий диапазон нарезаемых резьб
• Многоступенчатая коробка передач
• Трехосевое УЦИ SINO
• Расширенная базовая комплектация

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н».

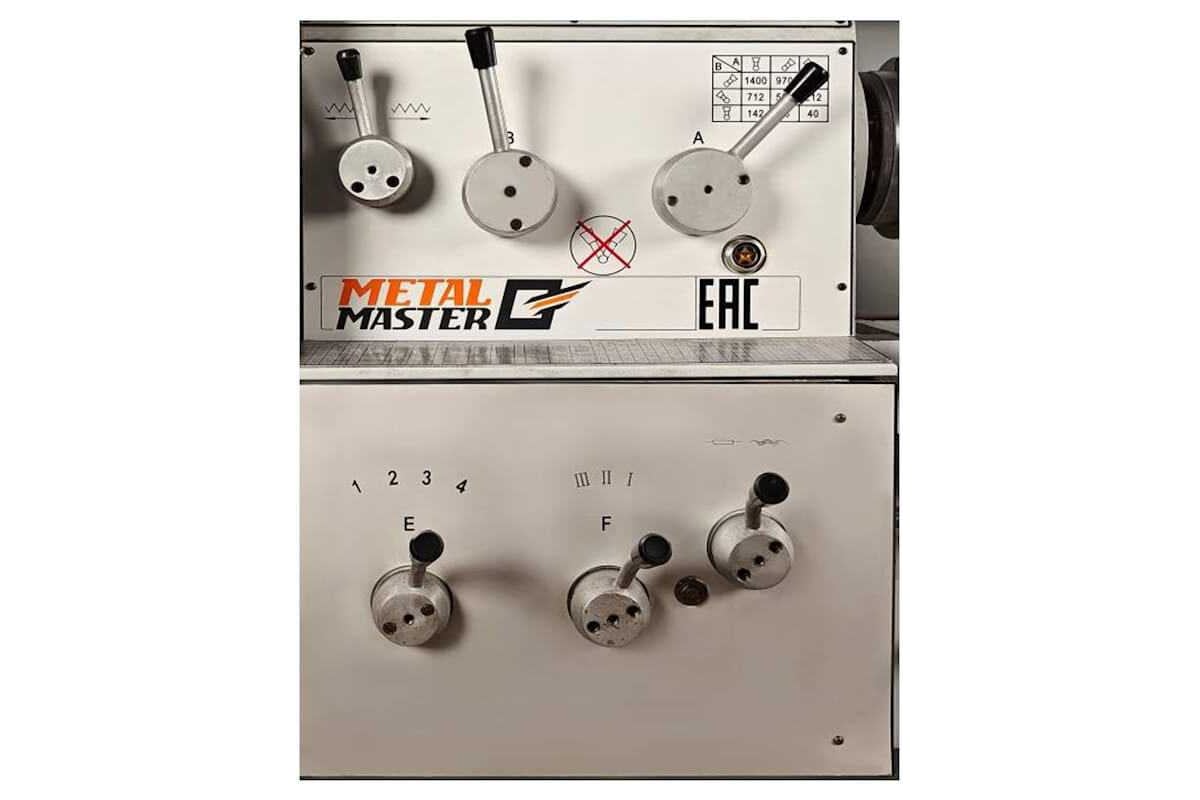

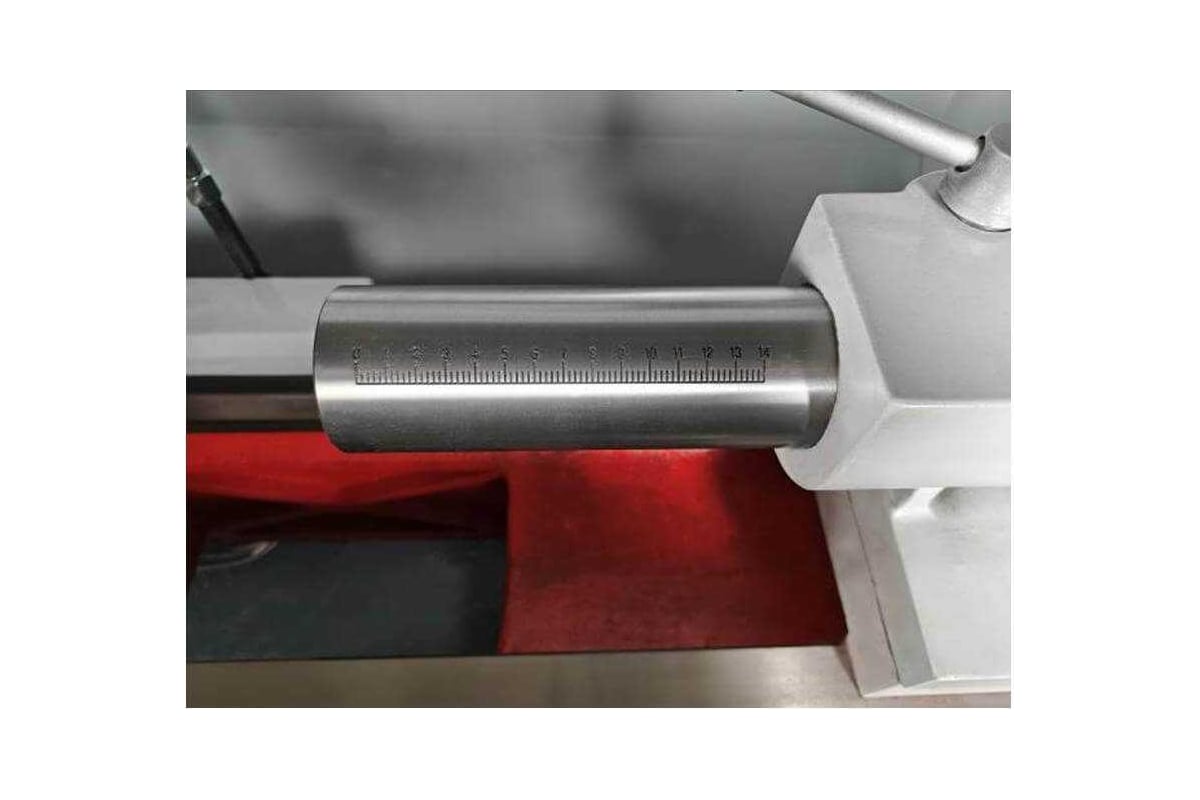

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты. Модель позволяет раздельно регулировать обороты ходового вала и ходового винта. Модель оснащена трехкулачковым патроном диаметром 200 мм с обратными кулачками в комплекте. Внутренний диаметр шпинделя составляет 52 мм. Вылет пиноли задней бабки – 140 мм. Поперечное смещение составляет ± 5 мм.

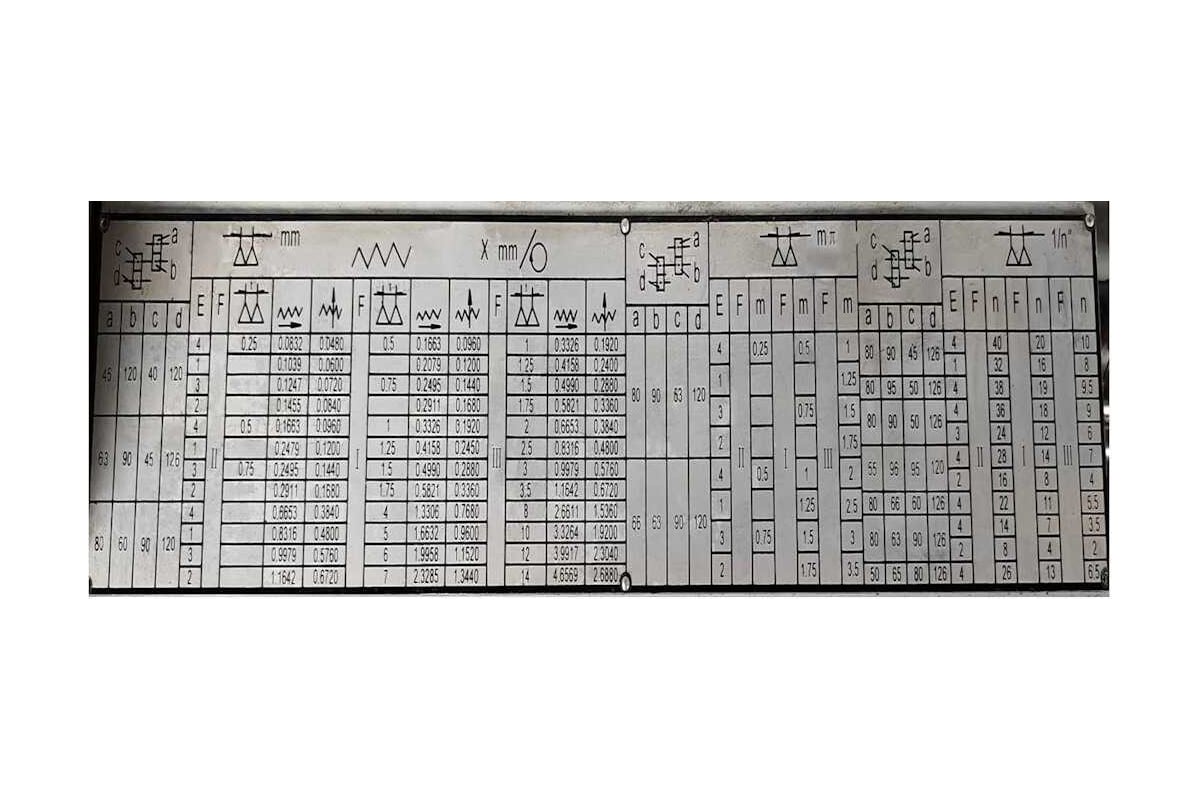

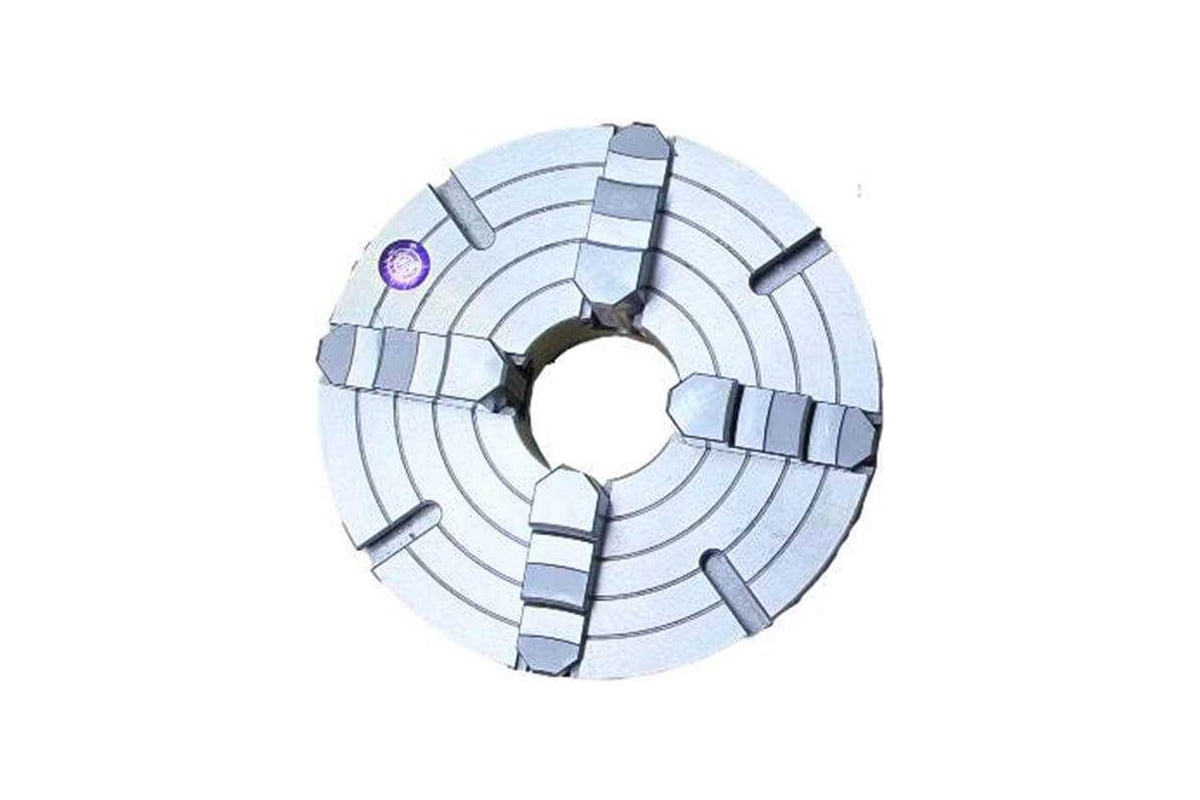

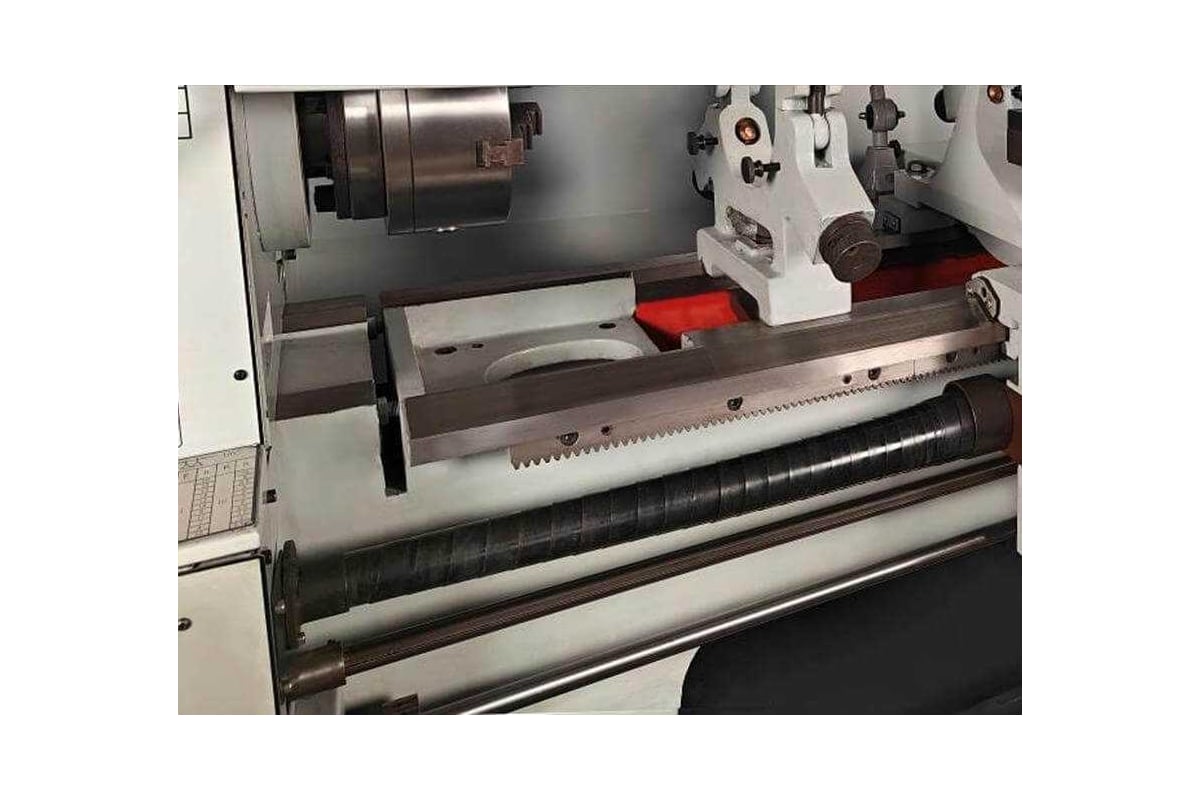

На ходовой винт смонтирован защитный кожух для защиты от стружки. Четырехкулачковый патрон диаметром 250 мм с независимым перемещением кулачков входит в базовый комплект поставки станка. Каждый станок серии Z с индексом H имеет удобную и понятную таблицу резьб и подач.

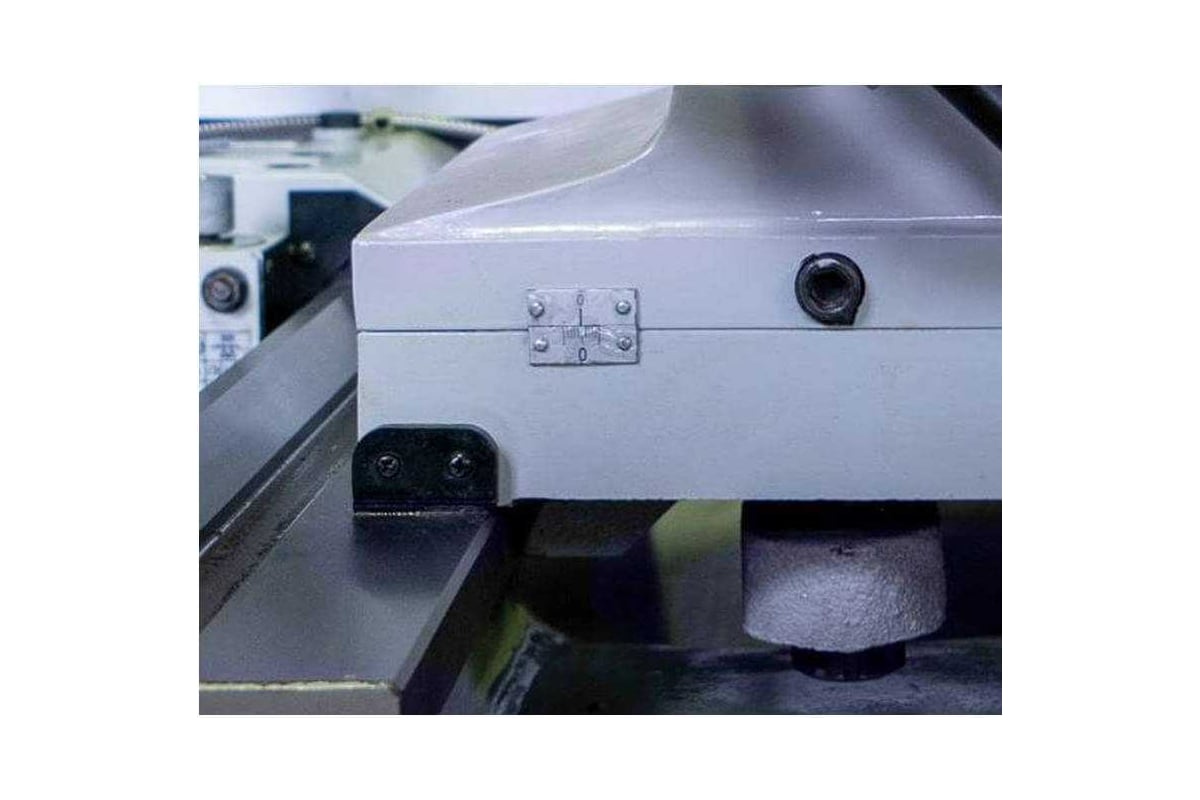

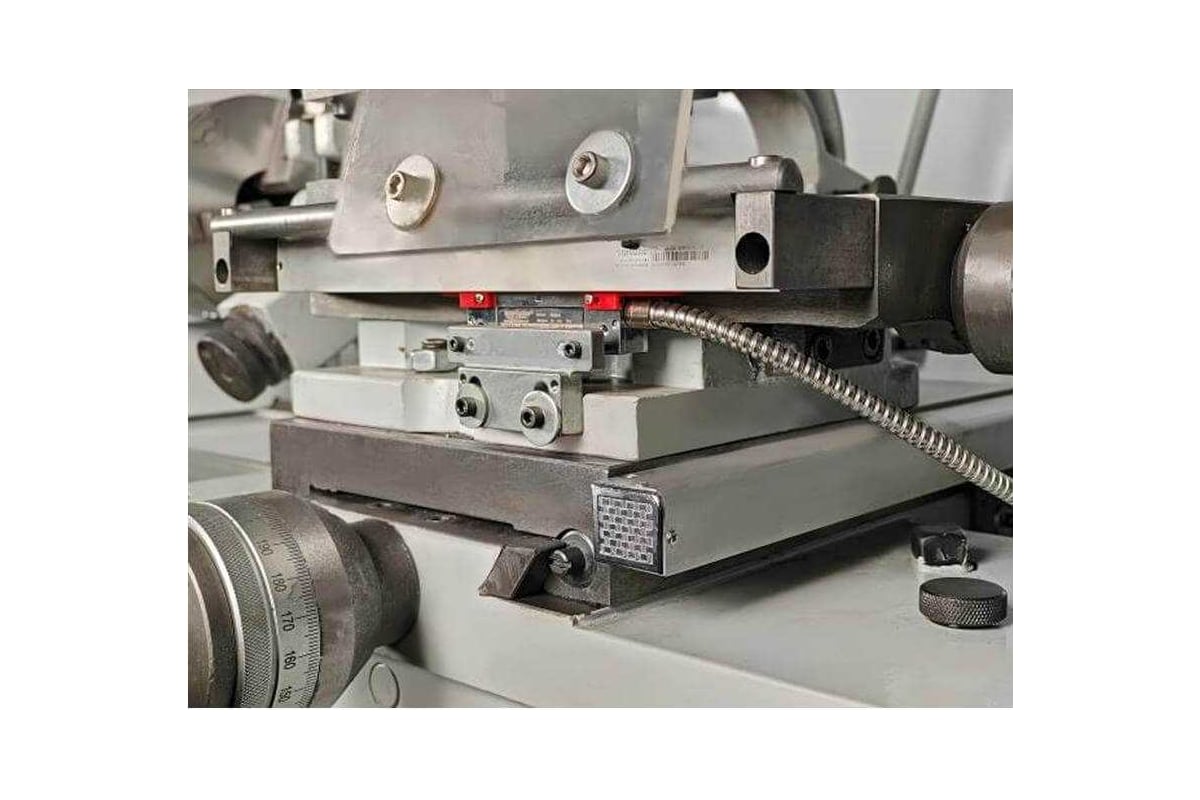

Станок «в базе» комплектуется подвижным и неподвижным люнетами. Диапазон подвижного люнета 10~90 мм. Диапазон неподвижного люнета 10~130 мм. Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±45°. Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

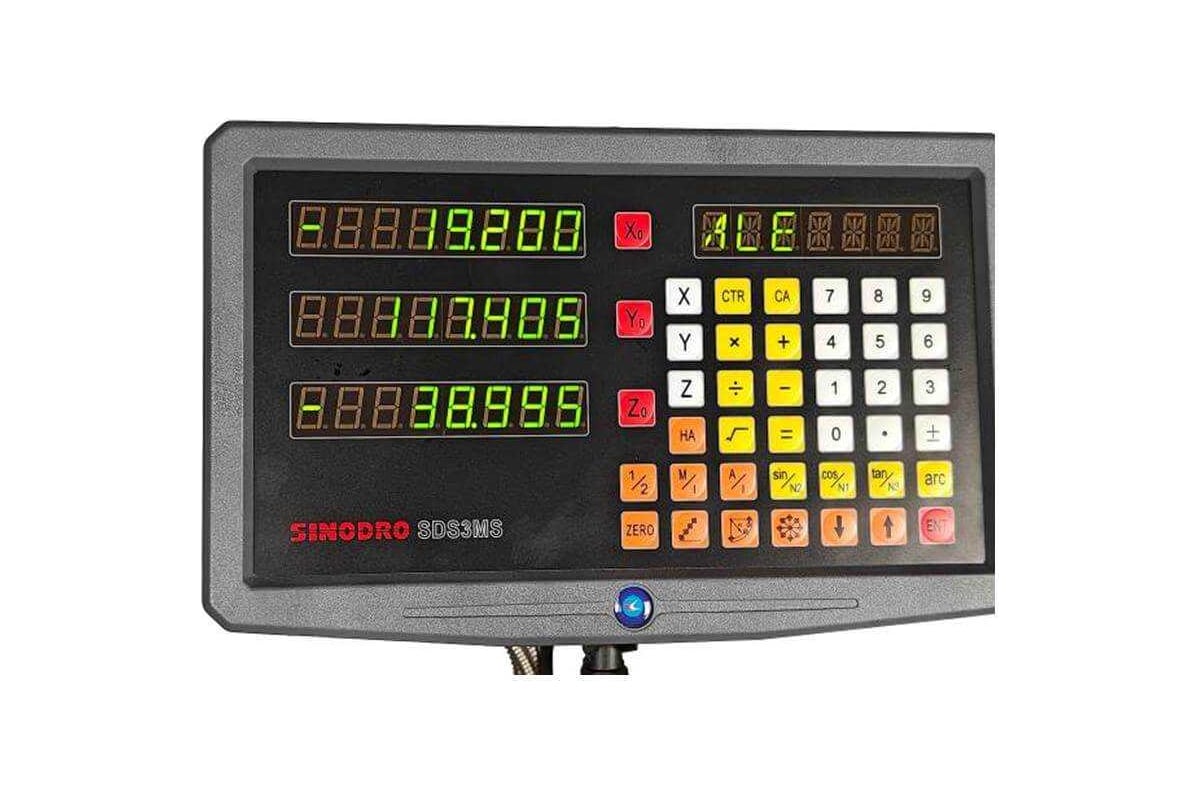

Многофункциональная УЦИ SINO SDS3MS позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

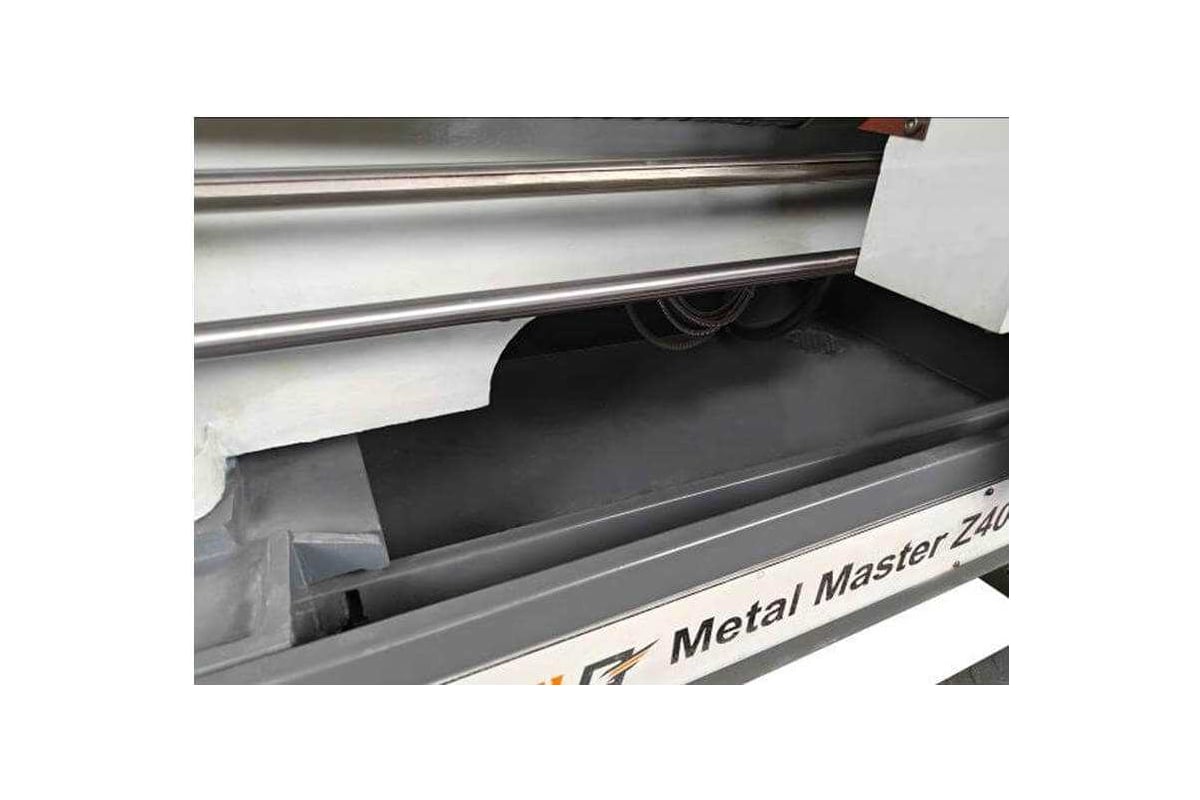

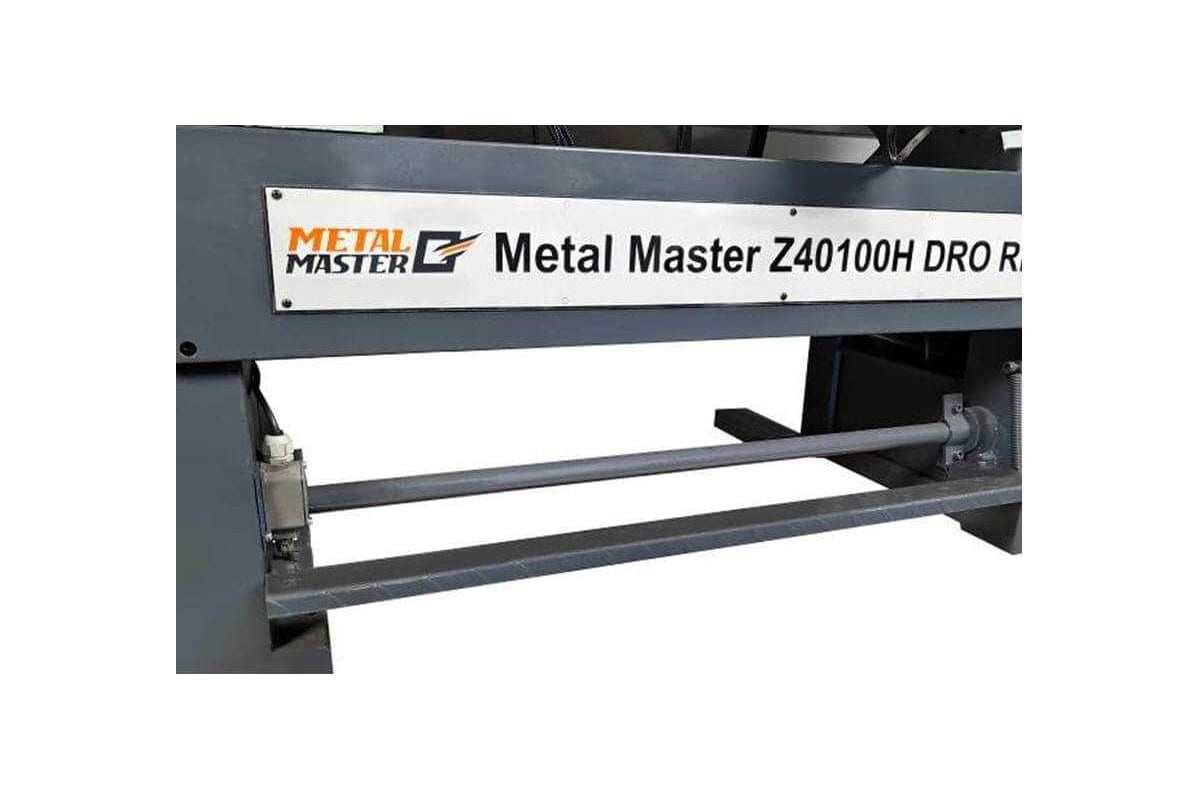

Станок оснащен ножным тормозом, обеспечивающим быстрое торможение. Благодаря наличию специального поддона, в который собирается отработанная стружка в ходе металлообработки, сохраняется порядок на рабочем месте оператора. Направляющие станины закалены током высокой частоты и имеют твердость 48-52 HRC. 9-ти ступенчатая коробка передач, изготовленная из качественной, конструкционной стали, развивает большой крутящий момент на малых оборотах. В ЗИП входят гаечные ключи, масленка, 4-кулачковый патрон, неподвижный центр МТ №4, конус-переходник, планшайба, набор ключей и руководство пользователя.
