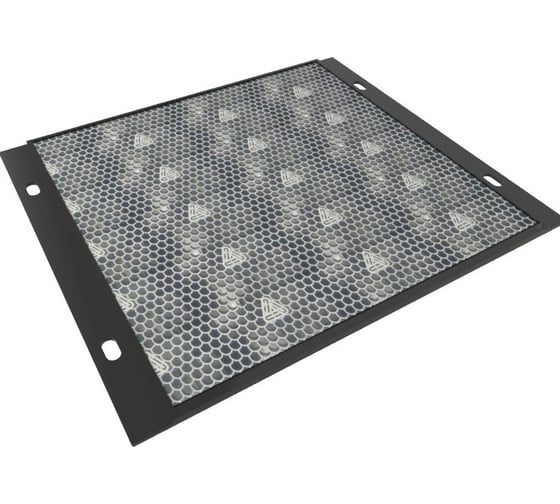

Световозвращатель Индукция СВ 150 10534 00-00000774

Рабочая температура окружающей среды, °С: -25…+75 Типоразмер корпуса, мм: 175х155

Назначение

Световозвращатель предназначен для совместной работы с оптическими бесконтактными выключателями типа R (серия ОС) . Активный поток излучения оптического безконтактного выключателя отражается от световозвращателя и возвращается в его приемник. Контролируемый объект вносится в зону излучения.

Принцип действия

Световозвращатель состоит из корпуса и светоотражающей поверхности. При прерывании потока излучения контролируемым объектом происходит переключение выключателя. При этом допускается два способа установки световозвращателя: 1. В стационарном положении, когда контролируемый объект пересекает луч; 2. Когда световозвращатель закрепляется на контролируемом объекте. В этом случае оптический выключатель будет работать в инверсном режиме (пример: если при установке по способу 1 выключатель имел выход NO, то при установке по способу 2 выход станет NC).
