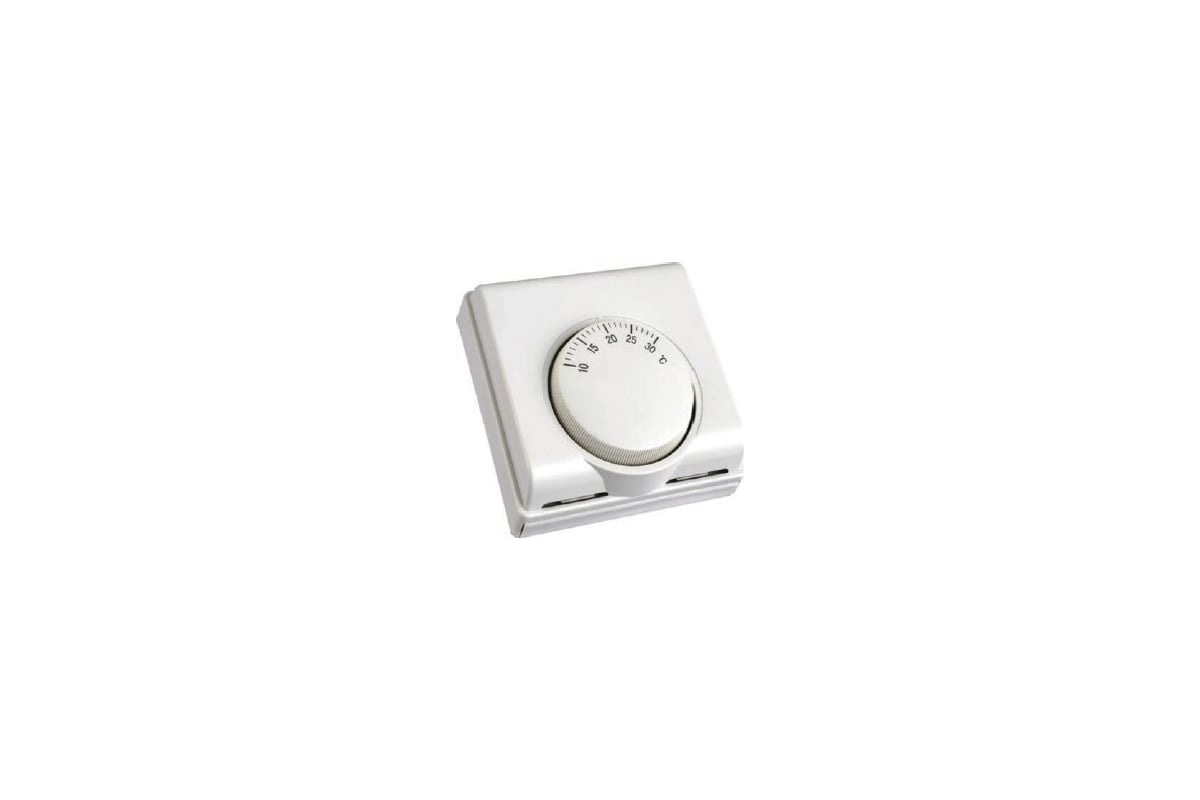

Электронный пульт для систем отопления и кондиционирования, с реле (шкала управления) для
управления водяным клапаном с приводом (открытия и закрытия), LED индикатором и переключателем ВКЛ/ВЫКЛ.

Когда температура в помещении различается с заданным значением, подключённый водяной клапан будет открыт и LED индикатор загорится (если подключён).

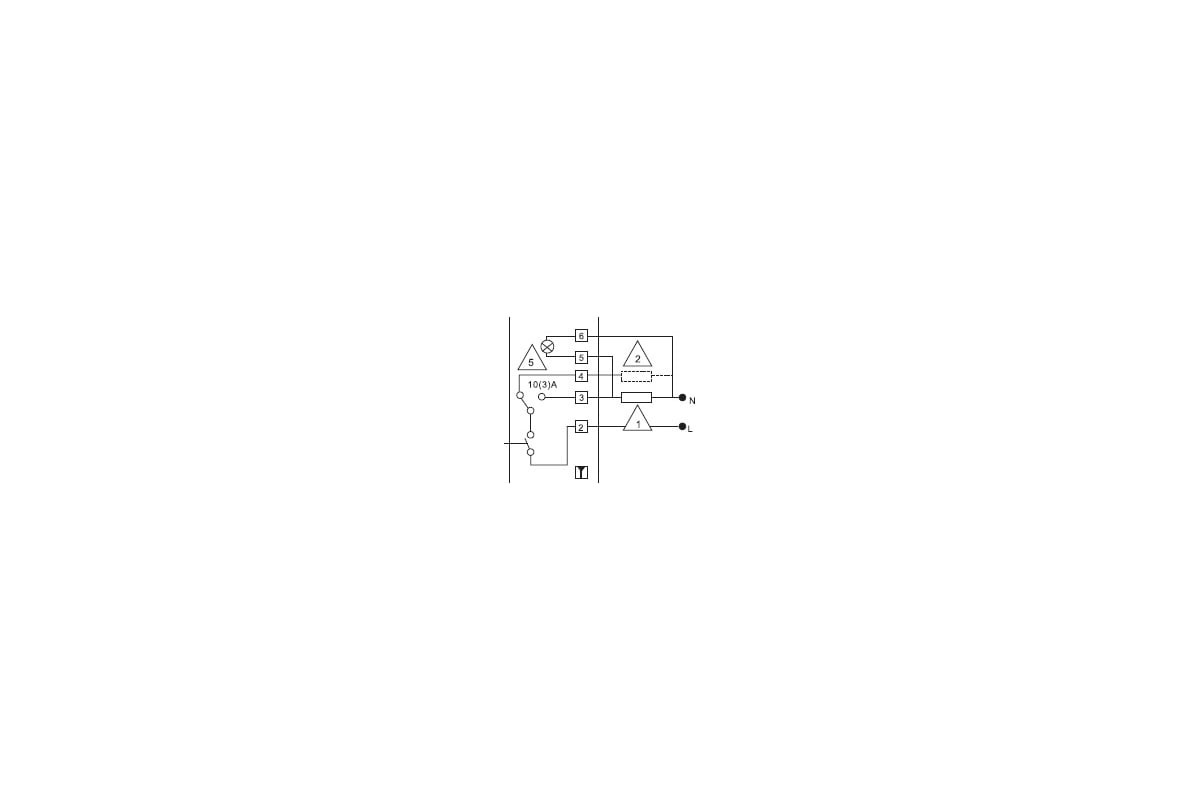

Клеммное подключение:

*1 заземление (не требуется, всё изолировано)

*2 Ноль

*3 Для крана с горячей водой и нагрева ( По умолчанию перекрыт ) соответственно подключение *4 не нужно

*4 Для крана с холодной водой и охлаждения ( По умолчанию перекрыт ) соответственно подключение *3 не нужно

*5 Подключение LED индикатора

*6 Подключение LED индикатора
