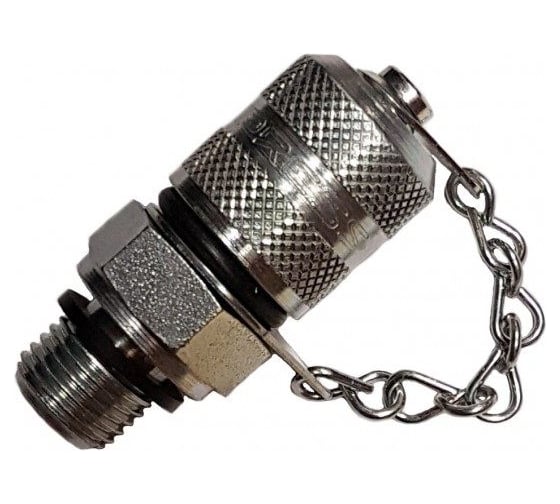

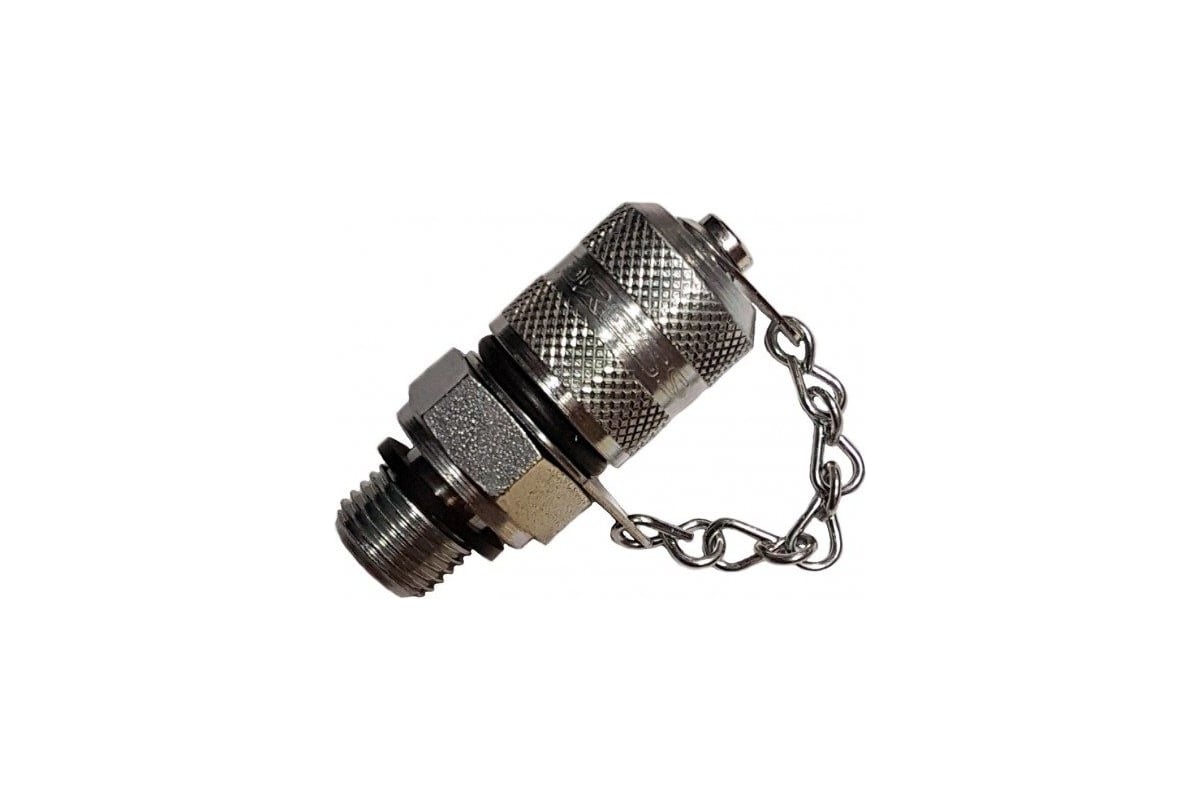

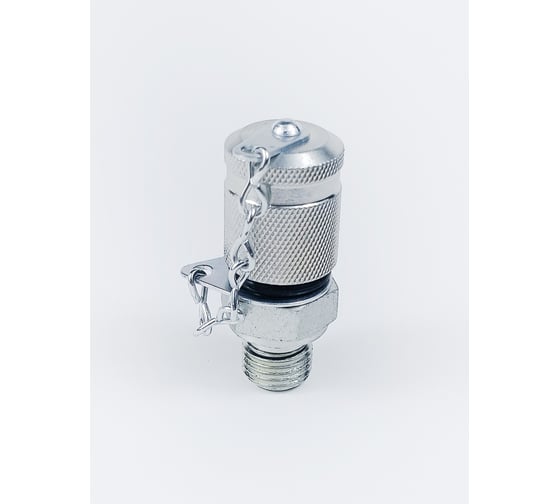

Точка контроля давления для подключения к гидросистеме АРКАИМ BSP 1/4", M16x2 PM16X2G14

Точка контроля давления BSP 1/4" - M16x2 используется для подключения манометров с помощью адаптеров или тросов с резьбой M16x2, а также для выпуска воздуха из гидросистем.

Установленная контрольная точка создает технические условия для измерения давления в гидравлических системах. Подключается к соответствующим резьбовым портам гидрооборудования.

Точка контроля давления оснащена встроенным обратным клапаном, который активируется продавливанием заслонки, прижатой к выпускному отверстию.


Конструкцией точки предусмотрен металлический предохранительный колпачок, соединенный цепью и кольцом с корпусом точки контроля давления. Колпачок имеет внутреннюю резьбу, он защищает соединительную муфту от загрязнения и повреждения.

Параметры резьбовых частей контрольной точки:

Резьба под адаптер или рукав (трос) для подключения манометра -M16x2

Резьба вворачиваемой в гидрооборудование части -G 1/4" BSP
