Нет в наличии

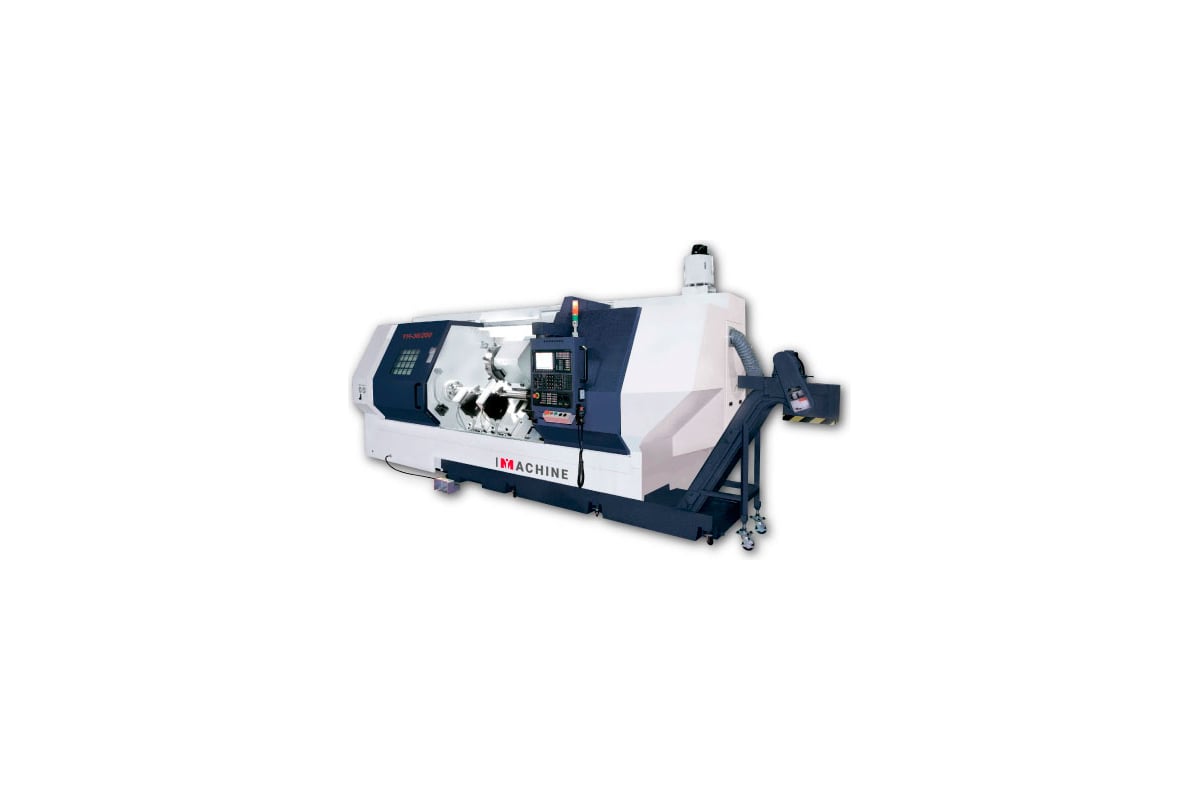

Токарный станок с приводной револьверной головой с ЧПУ I Machine YH-28-105+C 4687201804123 имеет жесткую цельнолитую чугунную станину, которая прошла термообработку и имеет твердость свыше HS 70. Станок оснащен роликовыми направляющими опорами качения японского производства, что обеспечивает превосходную жесткость при различных режимах обработки.
Эргономичный дизайн станины станка позволяет осуществлять большой спектр различных видов обработки на небольшой рабочей площади. Станина имеет наклон 45 градусов, что способствует легкому удалению стружки.
Дополнительные характеристики:
- Максимальная длина точения (мм): 1050
- Максимальный диаметр точения (мм): 330
- Диаметр гидравлического патрона (дюйм): 10
- Диаметр обрабатываемого прутка (мм): 74
- Торец шпинделя: А2-8
- Диаметр подшипника шпинделя (мм): 130
- Тип револьверной головки: приводная BMT65
- Количество позиций инструментов и размер (мм): 12 шт. / 25 х 25
- Сверление (мм) / нарезание резьбы: 15 / М16
- Скорость вращения приводного инструмента (об/мин): 4000
- Диаметр расточной оправки (мм): 40 мм.
- Мощность двигателя шпинделя (кВт): 18.5/22
- Мощность двигателя приводного инструмента (кВт): 2.2/3.7
- Мощность осевого серводвигателя оси Х/Z (кВт): 4/4
- Мощность двигателя по оси C (кВт): 3
- Мощность насоса гидростанции (кВт): 2.25
- Система ЧПУ: FANUC 0i-TF
- Потребление электроэнергии (КВА): 75
Технические характеристики токарного станка I MACHINE YH-28-105+C
Преимущества токарного станка I MACHINE YH-28-105+C
- Перемещения по осям X/Z осуществляется при помощи усиленных направляющих опор качения в сочетании с прецизионными ходовыми винтами обеспечивая высокие скоростные и точностные показатели.
- Минимальное трение и низние тепловые деформации при ускоренных подачах гарантируют высокую режущую способность при длительной эксплуатации. Таким образом достигается высокая производительность, а также сокращается время простоя оборудования.
- Использование ШВП с преднатягом колонной системы смазки обеспечивает оптимальную точность перемещений и обработки.
- Высокоточный шпиндель станка снабжен пятью упорными подшипниками для обеспечения высокой точности и жесткости обработки.
- На обрабатывающих центрах используются револьверные головки с типом крепления ВМТ-65 и BMT 75. Это значительно жестче по сравнению с другими видами крепления т. к. держатель имеет 3 точки крепления в головке и 3 подшипника. Это дает возможность обработки на более тяжелых режимах и существенно снижать трудоемкость при токарно-фрезерной обработки одной и той же детали.
- Смена инструмента осуществляется путем сервопривода, что позволяет точнее позиционировать инструмент и осуществлять наладку и юстировку в случае каких-либо неисправностей
- Эргономичная конструкция I Machine YH-28-105+C 4687201804123
Гарантия производителя 1 год
на товары I MACHINE
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
I MACHINE
Тайвань — родина бренда
Тайвань — страна производства
Комплектация
- Система ЧПУ Fanuc 0i-TF;
- CF ось (дискретность 0,001°) + 12 позиционная револьверная головка с приводным инструментом, тип крепления BMT-65, 4000 об/мин, мощность 2,2/3,7 кВт.
- Двигатель шпинделя Fanuc alpha il18, 18,5/22 кВт
- Пистолет СОЖ
- Пистолет обдувом воздухом
- 10” (254мм) 3 кулачковый гидравлический патрон с гидроцилиндром и тяговой трубой;
- Система подачи СОЖ;
- Гидростанция;
- Сырые кулачки (1 комп.)
- Каленые кулачки (3 комп.)
- Автоматическая система смазки;
- Программируемая гидравлическая задняя бабка;
- Центр МТ5 для задней бабки;
- Транспортер стружки сбоку с тарой
- Ножная педаль для патрона
- Маслоотделитель дискового типа
- Подача СОЖ под давлением 6 бар
- Датчик привязки инструмента Renishaw (ручной тип)
- Рабочее освещение
- Ручной неподвижный люнет
- Комплект инструмента для Т.О.;
- Трансформатор.
- Теплообменник масла гидравлики
- Теплообменник электрошкафа
- Руководство по эксплуатации на русском языке.
Информация об упаковке
Единица товара: Штука
Вес, кг: 7000
Длина, мм: 4180
Ширина, мм: 1940
Высота, мм: 2010
