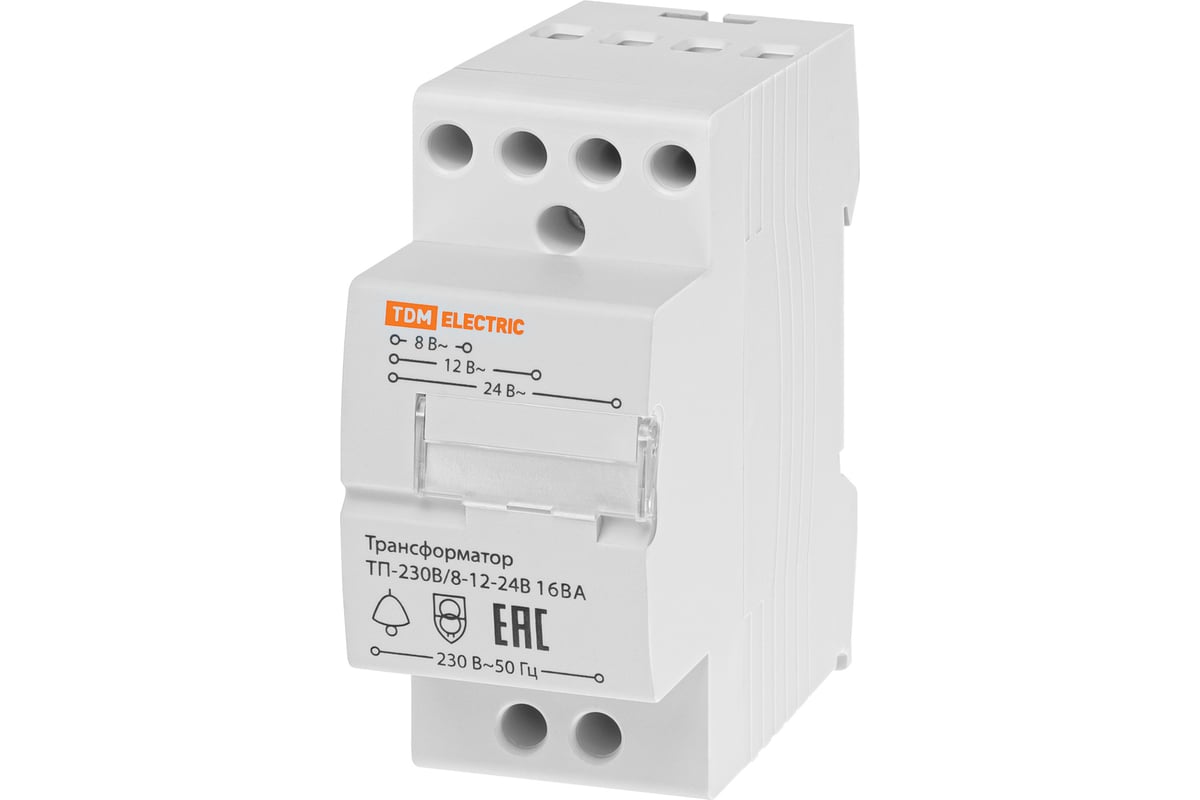

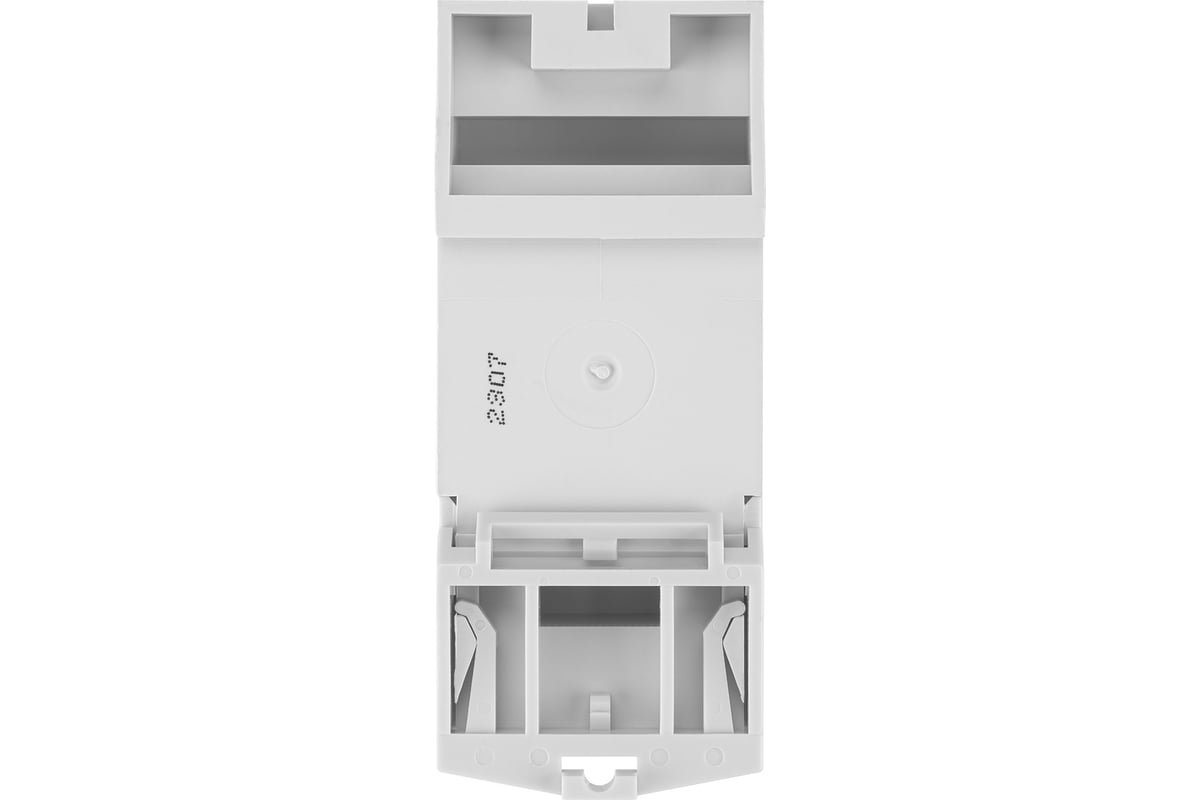

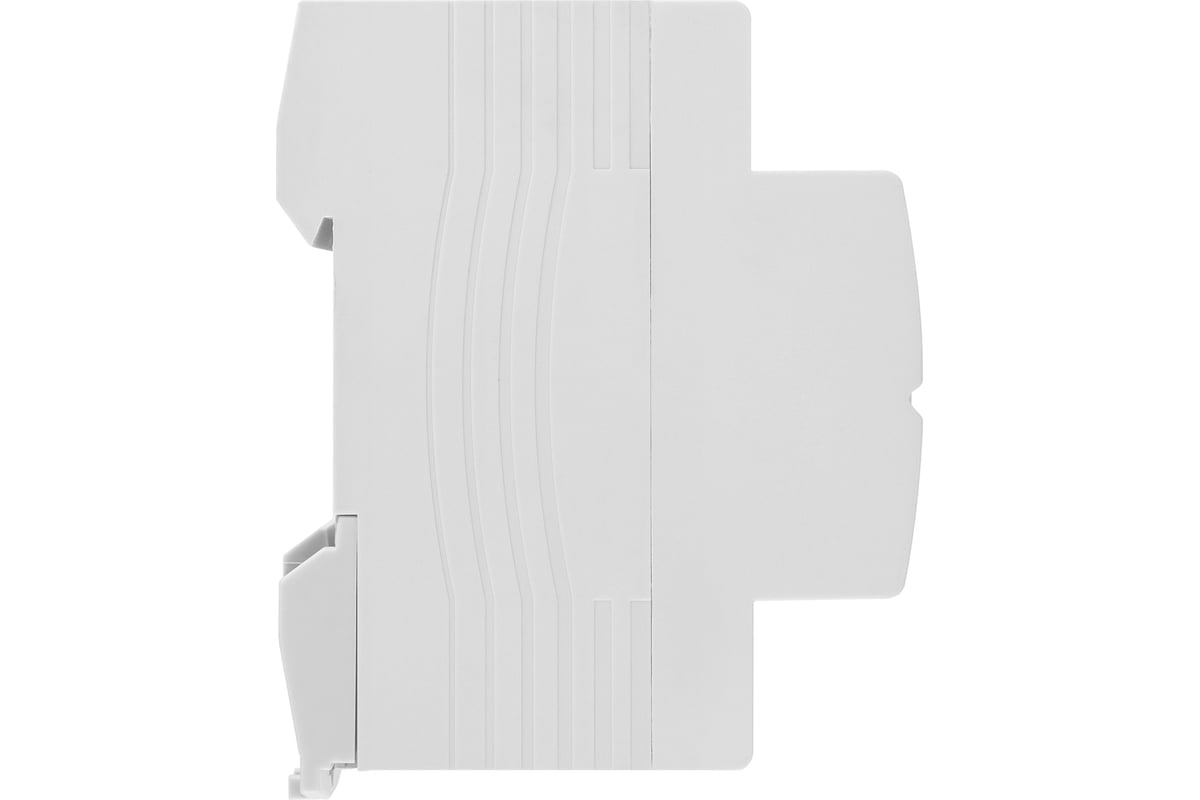

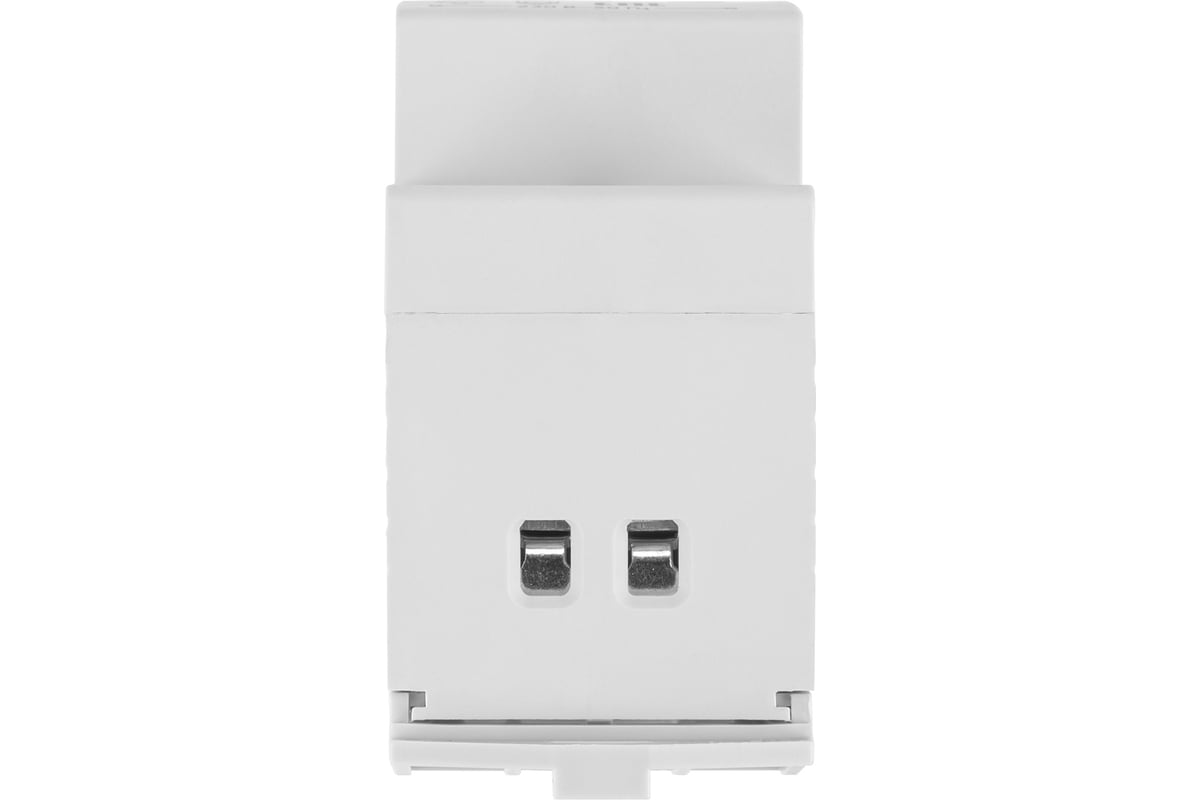

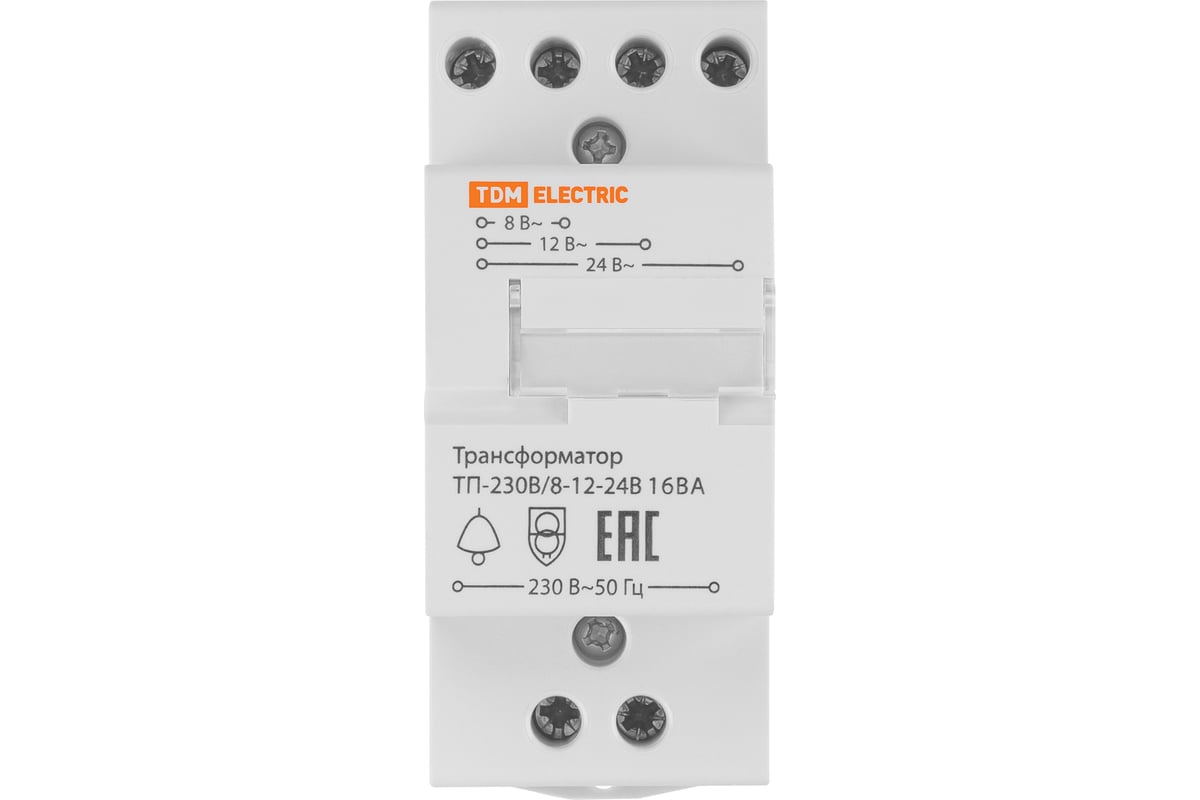

Трансформатор понижающий TDM ELECTRIC ТП-230В/8-12-24В 16ВА DIN-рейка TDM SQ0225-0021
Входное напряжение:220 В
Выходное напряжение:8/12/24 В
Номинальная мощность:16 В*А
Количество фаз:1
Габариты без упаковки:88х36х66 мм
Все характеристики1 072 ₽
Самовывоз:26 июня, из 1 магазина
Курьером:27 июня, от 290 ₽
Трансформаторы понижающие (звонковые) серии ТП TDM ELECTRIC (далее трансформаторы) предназначены для питания переменным пониженным напряжением звонков, устройств автоматики, домофонов, систем видеонаблюдения и др.
Трансформаторы эксплуатируются в однофазных электрических сетях переменного тока напряжением 230B и частотой 50 Гц и по своим характеристикам соответствуют ТР ТС 004/2011, ТР ТС 020/2011.
Сфера применения – устройства для сетей с низким безопасным напряжением (в ванных и душевых комнатах, фонтанах, системах освещения, электрических медицинских устройствах, устройствах сигнализации и диспетчеризации).
Трансформаторы устойчивы к коротким замыканиям и имеют повышенную прочность изоляции между первичной и вторичной обмотками (2 кВ).
Технические характеристики
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
TDM ELECTRIC
Россия — родина бренда
Китай — страна производства

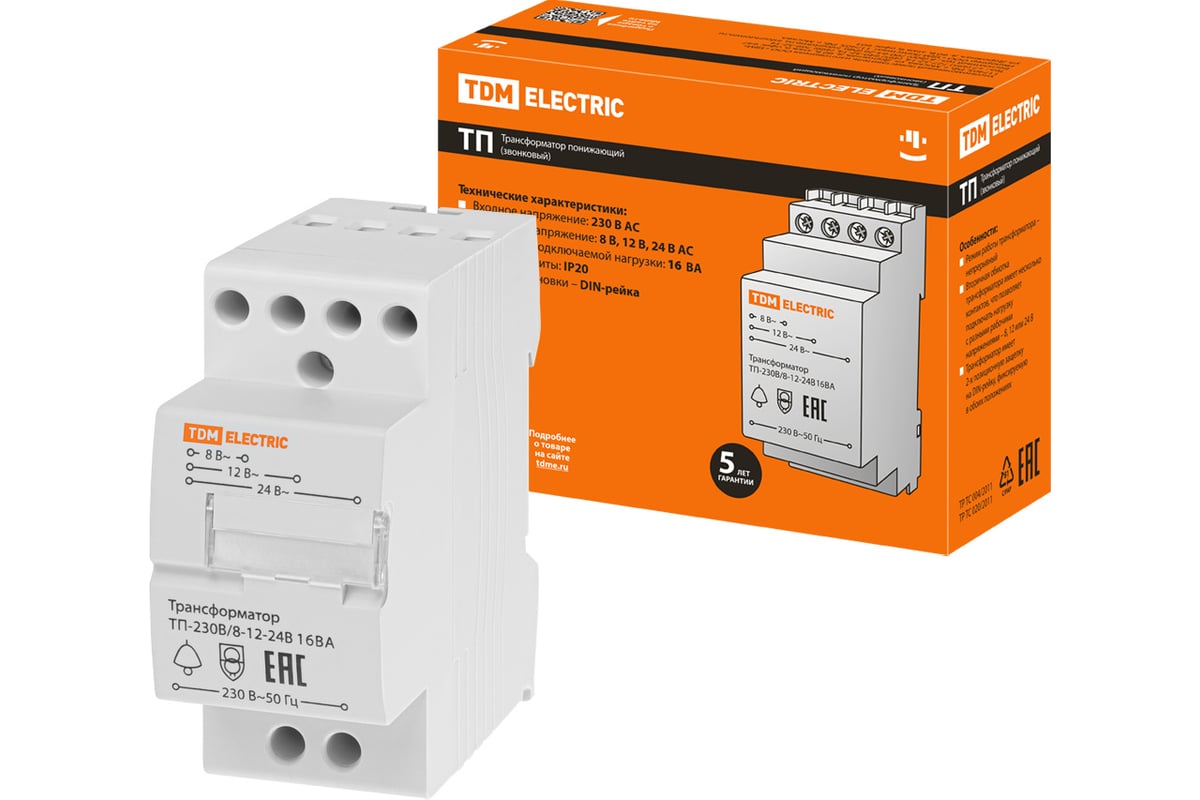

Комплектация
- Трансформатор понижающий – 1 шт
- Упаковочная коробка – 1 шт
- Руководство по эксплуатации
- Паспорт – 1 шт
Информация об упаковке
Единица товара: Штука
Вес, кг: 0.02
Длина, мм: 40
Ширина, мм: 14
Высота, мм: 14
Этот товар из подборок
Сервисное обслуживание
Расходные материалы
3
1 отзыв
Сортировать по:
Оценка:
СС
25.04.2025г. Прокопьевск
Комментарий:

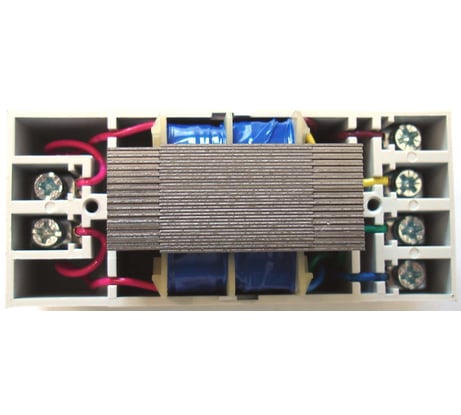

Может кому пригодится. Конкретный экземпляр. Собран крепко, химозой не воняет. Внутренний мир – на фото. Гудения на х.х. различимо только в паре сантиметров от устройства. Сопротивление обмоток (по мультиметру): - 230В – 390Ом; - 0-8В – 2Ом; - 0-12В – 3Ом; - 0-24В – 5,6Ом. Из карточки товара на устройство https://tdme.ru/product/SQ0225-0021 , токи по обмоткам вторичных напряжений различаются, но в паспорте https://storage-lk.tdme.ru/storage/internal/file_storage/000001411_2_Transformatory_ponizhayushchie_zvonkovye__manual.pdf таких данных нет. С учётом измеренных сопротивлений есть сомнения, что обмотки по вторичным напряжениям намотаны разным проводом (а было бы очень хорошо), т.е. всего скорей max ток обмоток составляет 16/24=0,666А. При U1=234В, напряжения х.х. (под нагрузкой не проверял): - 0-8В – 11,5В; - 0-12В – 16,25В; - 0-24В – 28,5В. При U1=238В – I1 х.х.=31мА. При открытой крышке после 30мин работы на х.х. трансформатор ощутимо теплый, по «пальцевому» термометру ~45град. Насколько удалось измерить, Ш16х17, т.е. S=2,72см^2. По формулам простейшего расчёта трансформатора мощность трансформатора P1=S^2=2,72^2=7,4Вт.
