Трубка Г-образная соединительная ViEiR 16 х 1/2, длина 250 мм, для подключения радиатора VP326

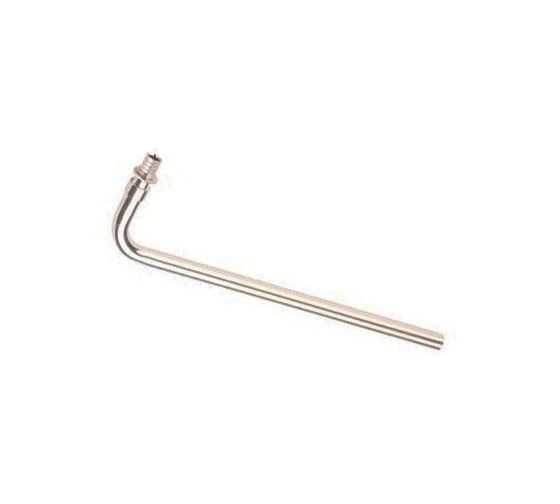

Г-образная соединительная трубка ViEiR VP326 предназначена для подведения трубопровода к радиаторному узлу при скрытом или открытом выходе линии из пола. Исполнение рассчитано на трубу 16×2,2 мм и переход к гладкому присоединительному участку диаметром 15 мм. Длина монтажной части 250 мм.

По официальному чертежу полный размер L составляет 282 мм, высота изгиба H равна 95 мм. Поворот на 90 градусов формирует вертикальный и горизонтальный участки в одной детали, поэтому направление подводки меняется без отдельного резьбового уголка непосредственно возле отопительного прибора.

Один конец соответствует размеру исходной трубной системы, второй выполнен под соединение 15 мм с радиаторной арматурой. Гладкий участок допускает применение совместимого обжимного соединителя. Жесткая геометрия удерживает заданное взаимное положение трубы и клапана после окончательной фиксации узла.

Трубку используют при нижней подводке к радиатору, когда магистраль проходит в стяжке, за плинтусом или вдоль стены. Размеры относятся к одному изделию указанного артикула. Фасонная деталь не регулирует поток и работает как соединительный элемент между трубопроводом и радиаторной арматурой. Конкретное исполнение применяют для поворота подводки на 90 градусов, трубной системы водяного отопления, скрытой прокладки в полу, соединения с радиаторной арматурой, жесткой фиксации направления и монтажной длины 250 мм.
