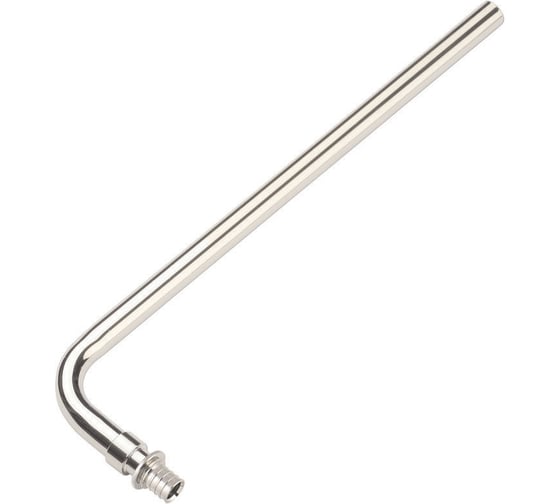

Трубка Г-образная соединительная ViEiR 20 х 1/2, длина 250 мм, для подключения радиаторов VP329

Г-образная соединительная трубка ViEiR VP329 предназначена для подведения трубопровода к радиаторному узлу при скрытом или открытом выходе линии из пола. Исполнение рассчитано на трубу 20×2,0 мм и переход к гладкому присоединительному участку диаметром 15 мм. Длина монтажной части 250 мм.

По официальному чертежу полный размер L составляет 285 мм, высота изгиба H равна 100 мм. Поворот на 90 градусов формирует вертикальный и горизонтальный участки в одной детали, поэтому направление подводки меняется без отдельного резьбового уголка непосредственно возле отопительного прибора.

Один конец соответствует размеру исходной трубной системы, второй выполнен под соединение 15 мм с радиаторной арматурой. Гладкий участок допускает применение совместимого обжимного соединителя. Жесткая геометрия удерживает заданное взаимное положение трубы и клапана после окончательной фиксации узла.

Трубку используют при нижней подводке к радиатору, когда магистраль проходит в стяжке, за плинтусом или вдоль стены. Размеры относятся к одному изделию указанного артикула. Фасонная деталь не регулирует поток и работает как соединительный элемент между трубопроводом и радиаторной арматурой. Конкретное исполнение применяют для нижнего подключения радиатора, поворота подводки на 90 градусов, трубной системы водяного отопления, скрытой прокладки в полу, открытой прокладки у стены и жесткой фиксации направления.
