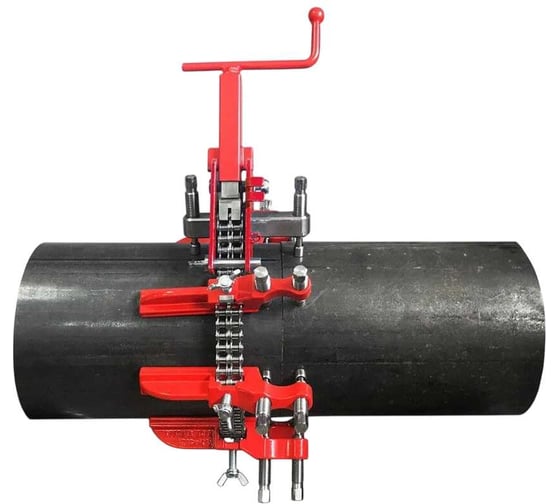

Центратор цепной ТрубоСтрой ЦЦШ-57-219

Центратор цепной ЦЦ 57-219 спроектирован для центрирования труб диаметром от 57 до 219 мм, так же для приварки отводов патрубков и фланцев. Центратор ЦЦ 57-219 прекрасно подходит для выполнения стыковки труб друг с другом в труднодоступных местах, таких как: траншеях, рвах, заболоченных участках трассы трубопровода.

Широкий диапазон охватываемых труб, малый вес и простота конструкции, делают незаменимым модельЦЦ57-219 в полевых условиях при монтаже трубопроводов. Цепной центратор ЦЦШ 57-219 состоит из цепи, блока натяжителя, струбцин с упорными болтами. В блоке натяжителе установлен стопор цепи. Натяжение цепи производится с помощью прижимного винта до плотного прилегания ее к трубе, пятки упорных болтов должны быть выкручены вровень с дном струбцины.

Упорные болты с пяткой, должны располагаться так, чтобы один болт находился над торцом одной трубы, второй, над торцом другой. Закрутив упорные болты до касания трубопровода и ослабив их на один оборот, необходимо подвести вторую трубу, провернув ее так чтобы выступающая часть эллипса попадала на упорный болт. Добившись полного совпадения торцов труб с помощью упорных ботов требуется сделайте прихватку сваркой.

При необходимости повторите данную операцию, если есть место несовпадения кромок.

Внимание! Изображение товара может отличаться от оригинального. Параметры товара представлены в таблице технических характеристик.
