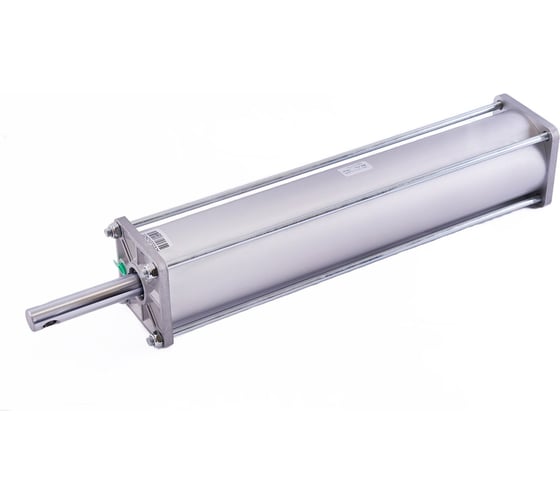

Цилиндр зажима в сборе D80 V730 Rossvik CT-Y-7130000

• Подходит для следующих моделей шиномонтажных станков ROSSVIK: V730.
• Обеспечивает зажим колеса кулачками рабочего стола.
• Диаметр цилиндра 80 мм.

Включает в себя следующий перечень запчастей:

   1. Шток цилиндра зажима D80 V730 (CT-Y-7300001 SHAFT-CLYNDR) - 1шт.
   2. Крышка передняя цилиндра зажима V526, V526U, V626, V626IT, V730 и монтажной колонны V624, V626, V626IT, V730 (CT-Y-4120004 CYLINDER FRONT COVER) - 1шт.
   3. Цилиндр зажима (гильза) D80 V626, V626IT, V730 (CT-Y-5010001 CYLINDER 80MM) - 1шт.
   4. Крышка цилиндра зажима задняя D80 V526, V526U, V626, V626IT, V730 (CT-Y-4120005 CAP-BASE,CYLNDR) - 1шт.
   5. Болт-шпилька цилиндра зажима V626, V626IT, V730 (CT-Y-5010003 BOLT) - 4шт.
   6. Гайка для болта-шпильки цилиндра зажима V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB889.1-M8 1-TYPE PREVAILING TORQUE TYPE HEXAGON LOCK NUT) - 4шт.
   7. Шайба D12 V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB95-12 FLAT WASHER) - 1шт.
   8. Шестигранная гайка со стопорным кольцом V521, V526, V526U, V624, V626, V626IT, V730 (GB889.1-M12 1- TYPE PREVAILING TORQUE TYPE HEXAGON LOCK NUT) - 1шт.
   9. Стопорное кольцо штока цилиндра зажима и монтажной колонны V524, V526, V526U, V624, V626, V626IT, V730 (GB893.1-30 ELASTIC RETAINING RING A-TYPE) - 1шт.
   10. Направляющая втулка штока цилиндра V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB12613-23×20×10 BEARING-SLIDE) - 1шт.
   11. Набор уплотнительных деталей цилиндра зажима (CT-Y-4121000 CYCLINDER SEALING PARTS ASSEMBLY) - 1шт.
       Состоит из:
       11.1 Манжета крышки цилиндра зажима и монтажной колонны 75×2.65 V526, V526U, V624, V626, V626IT, V730 (GB3452.1-75×2.65-G HYDRAULIC-PNEUMATIC RUBBER O-RING G TYPE) - 2шт.
       11.2 Манжета штока цилиндра отжима, зажима и монтажной колонны 20×30×7 V521, V524, V526, V624, V626, V730 (CT-Y-0160007 SEAL-ROD,CYLNDR) - 1шт.
       11.3 Кольцо штока цилиндров зажима и монтажной колонны V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB3452.1-20×2.65-G HYDRAULIC-PNEUMATIC RUBBER O-RING G TYPE) - 1шт.
       11.4 Поршень цилиндра зажима и цилиндра монтажной колонны D80 V526, V526U, V624, V626, V626IT, V730 (CT-Y-4120006 PISTON) - 1шт.
