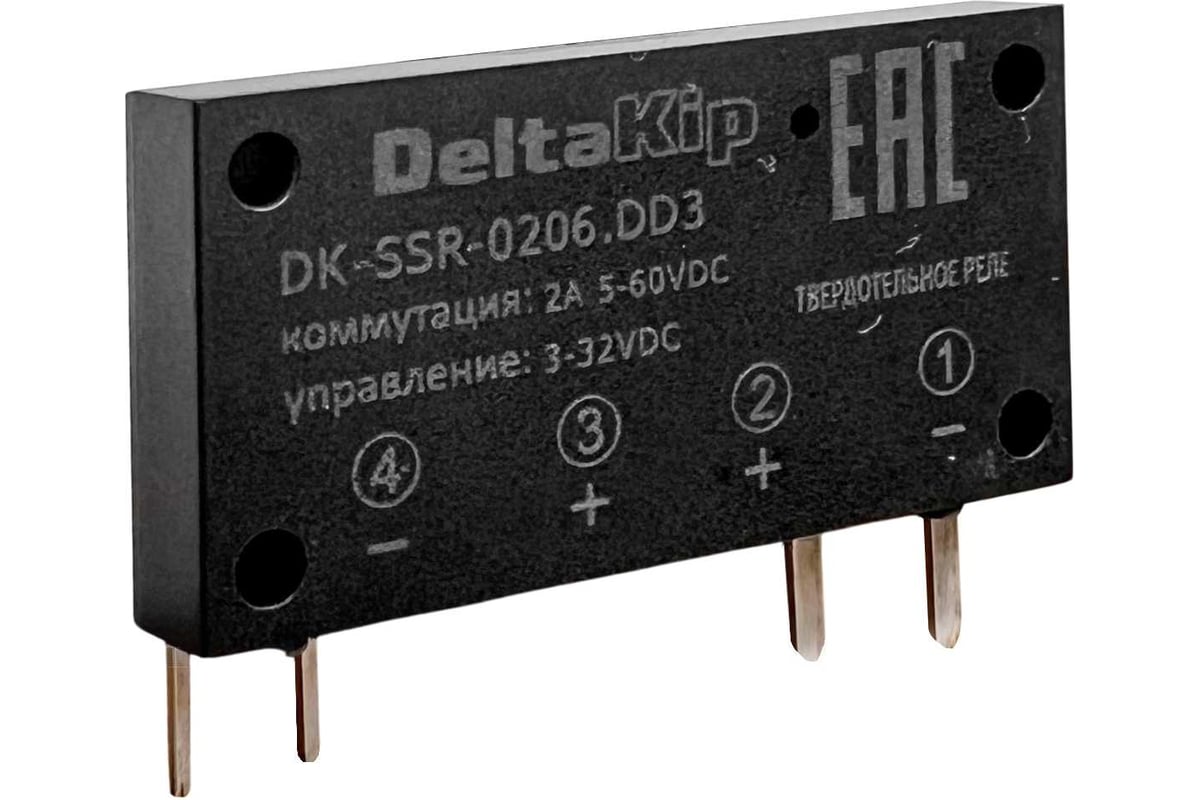

Твердотельное однофазное реле DELTAKIP DK-SSR-0206.DD3 DK-F0000026.1

Миниатюрные твердотельные реле Delta-Kip серии DK-SSR предназначены для коммутации нагрузки резистивного и слабоиндуктивного типа в цепях постоянного и переменного тока. Они используются для коммутации маломощной нагрузки, а также для развязки силовых и управляющих цепей в системах промышленной автоматики.

DK-SSR-0206.DD3: Напряжение питания нагрузки 5…60VDC; максимальный коммутируемый ток 2 А

Технические характеристики входных цепей:

• Тип управляющего сигнала: Дискретный
• Диапазон напряжения управляющего сигнала: 5…32 VDC
• Напряжение гарантированного включения: ≥ 5 VDC
• Напряжение гарантированного выключения: ≤ 1 VDC
• Ток потребления цепи управления: ≤ 20 мА (±0,5 мА)
• Время включения: ≤ 5 мс
• Время выключения: ≤ 5 мс
• Максимальная частота переключения: ≤ 100 Гц
• Технические характеристики выходных цепей:
• Номинальный ток ТТР: 2А
• Вид коммутируемого тока: Постоянный
• Минимальный коммутируемый ток: 0,02 А
• Максимальный коммутируемый ток: 2 А
• Ток утечки в закрытом состоянии: ≤ 5 мА
• Скорость нарастания тока (di/dt): -
• Диапазон напряжения питания нагрузки: 5…60 VDC
• Частота источника питания нагрузки: 100 Гц
• Максимальное пиковое напряжение: 120 VDC
• Электрическая прочность изоляции: 1500 VAC (1 минута)
• Сопротивление изоляции: 500 МОм (при 500 VDC)
