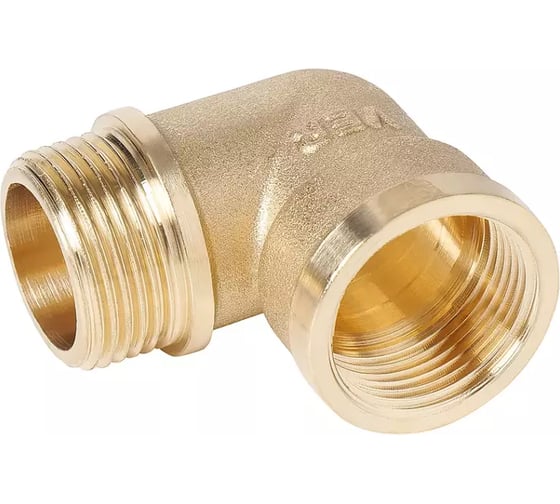

Латунный уголок ViEiR LFH88 имеет внутреннюю и наружную резьбы размером 2 и 2 дюйма. Длина корпуса составляет 58,5 мм, высота 58,5 мм. Фитинг меняет направление трубопровода на 90 градусов.
Изделие относится к официальной серии латунных резьбовых фитингов ViEiR. Для группы подтверждены латунь CW617N, горячая объемная штамповка, цилиндрическая трубная резьба по ГОСТ 6357-81, номинальное давление PN 16 бар и максимальная температура рабочей среды +120 °C.
Оси присоединений расположены под углом 90 градусов, поэтому деталь формирует поворот без гибки трубы. Резьбовые окончания задают тип ответных элементов, а различающиеся размеры одновременно создают переход между диаметрами. Корпус дает рабочую поверхность для удержания фитинга при сборке.
Уголок применяют в холодном и горячем водоснабжении, отоплении, вентиляции, линиях сжатого воздуха и технологических трубопроводах с неагрессивной к латуни средой. Его используют для обхода препятствий, вывода подключения к оборудованию и изменения направления разводки в пределах подтвержденного типоразмера. Продольный и высотный размеры показывают место, которое корпус занимает относительно двух перпендикулярных осей, и помогают компоновать соседние элементы узла. Конкретное исполнение подходит для поворота линии на 90 градусов, подключения сантехнического оборудования, компоновки углового узла, горячего водоснабжения и водяного отопления.
