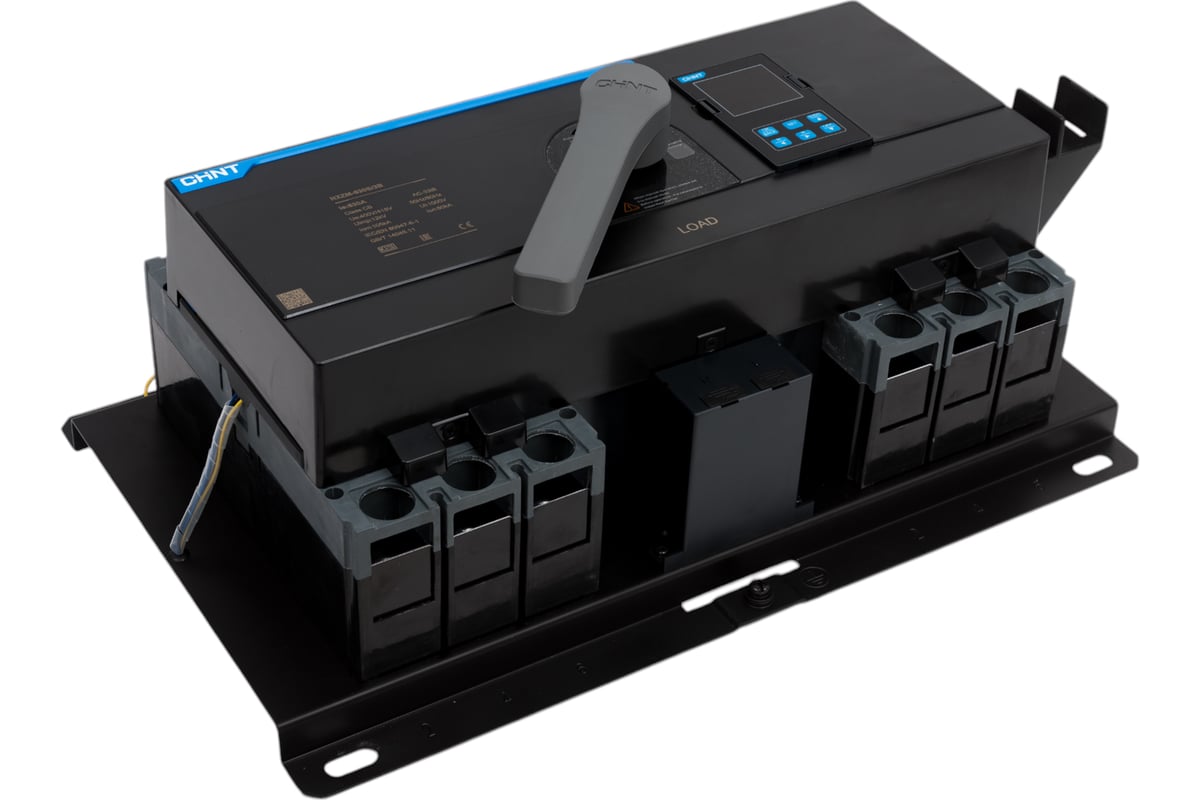

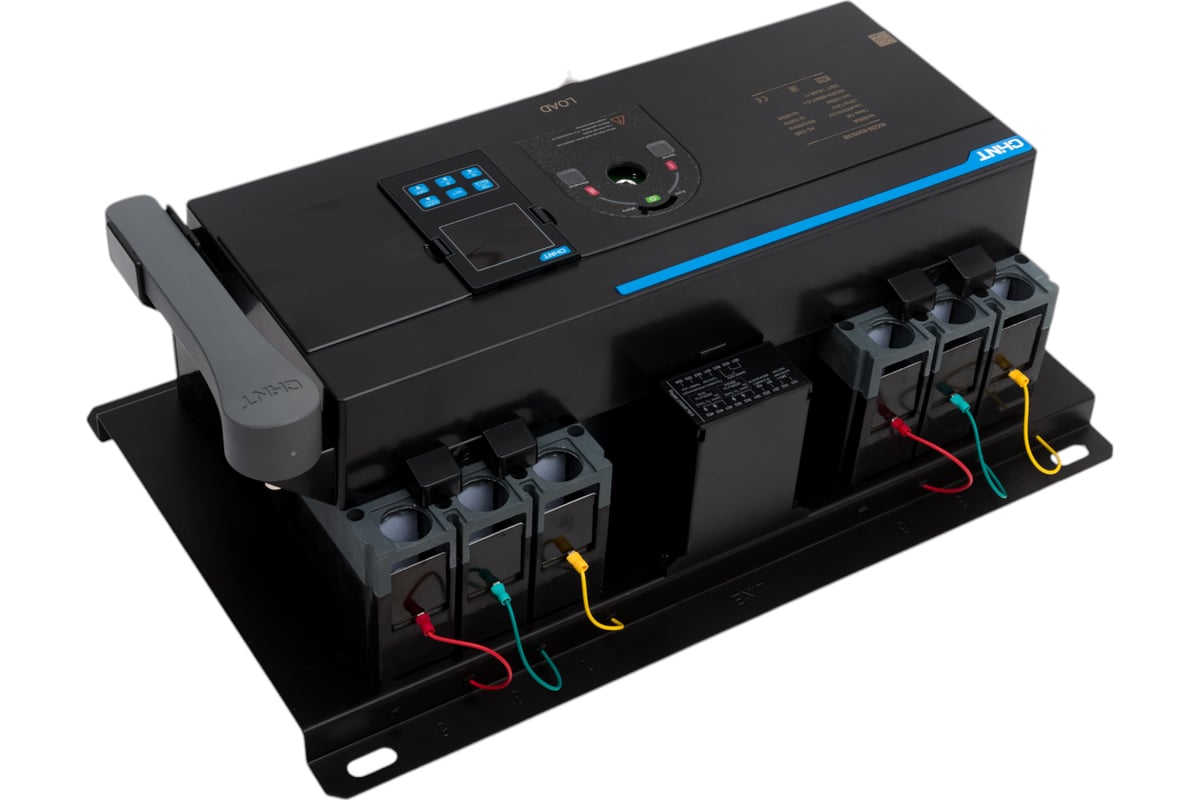

Устройство автоматического ввода резерва CHINT АВР 630А NXZM-630S/3B (R) 256823

Внимание! Фото товара является условным, при выборе ориентируйтесь на технические характеристики.

Устройство автоматического ввода резерва CHINT АВР 630А NXZM-630S/3B (R) 256823 предназначено для автоматического перехода от одного источника питания к другому с целью поддержания нормального питания цепей нагрузки.

Подходит для работы с трехфазными четырехпроводными воздушными линиями электропередач. Такие линии с дублирующими заземлителями нейтрали встречаются на промышленных объектах и в сетях общего назначения (многоэтажные здания, жилые кварталы и др.).

Данная модель выполнена в типоразмере 630S и работает с номинальным током 630A. Возможно подключение как трех, так и четырех полюсов. Это расширяет возможности использования блока АВР NXZM-630S/3B (R) 630A в различных электрических системах и повышает степень обеспечения защиты.

Устройство может стабильно работать в сложных условиях эксплуатации, таких как перепады тепла и влажности, предельно низкие или высокие температуры, образование солевого тумана и др.

Режимы работы:

• Основной ввод с самовозвратом - при падении напряжения происходит автоматическое переключение нагрузки на питание от резервного ввода. С восстановлением напряжения на основном вводе устройство самостоятельно переведет нагрузку обратно на питание от первого ввода;
• Два равнозначных ввода - этот режим работы предполагает, что основной и резервный вводы находятся в равных условиях. При отсутствии напряжения на первом вводе нагрузка переключается на второй ввод. И продолжает от него питаться, даже когда напряжение на первом вводе восстановится. То есть не происходит самовозврата. При этом в случае необходимости всегда можно выполнить переключение вручную.
• Режим работы с генератором - он предполагает, что в качестве резервного источника электроэнергии выступает генераторная установка. В таком режиме задействуются дополнительные функции управления. Помимо переключения на резерв моноблочный АВР серии NXZM подает сигнал на запуск и остановку генератора. При этом уставки времени переключения или подачи сигнала можно самостоятельно задать с помощью блока управления.

Защитные функции:

• Защита от повышенного напряжения - контроль напряжения на основном и резервном источнике питания. Автоматическое переключение при повышенном напряжении. Регулировка задержки времени переключения.
• Защита от пониженного напряжения - контроль параметров напряжения на обоих вводах. Переключение на другой ввод при пониженном напряжении. Возможность регулировки уставок напряжения и задержки времени перехода.
• Защита от выпадения фазы - при обнаружении отключения или обрыва фазы напряжения происходит переключение на другой ввод.
• Защита от перегрузки - обнаружение сверхтоков в электрической цепи и перевод питания нагрузки на другой ввод.
• Защита от короткого замыкания - автоматическое переключение при появлении токов короткого замыкания. Контроль токов перегрузки и короткого замыкания выполняется на обоих вводах.
