Устройство защитного отключения TDM ELECTRIC ВД1-63S 4Р 63А 300мА SQ0203-0073
Гарантия производителя 84 месяца
Тип:модульный
Тип монтажа:на DIN-рейку
Номинальный ток:63 А
Номинальное напряжение:220(230)/380(400) В
Тип утечки:АС
Количество полюсов:4
Ток утечки:300 мА
Все характеристики4 137 ₽
Самовывоз:28 августа, из 1 магазина
Курьером:29 августа, от 290 ₽
УЗО ВД1-63S 4Р 63А 300мА TDM Electric - это устройство защитного отключения, предназначенное для обеспечения безопасности в различных областях применения, включая строительные объекты, электрифицированные рекламные конструкции, жилищно-коммунальное хозяйство и промышленные здания.Одним из преимуществ УЗО является наличие защелки на DIN-рейку с фиксацией, что упрощает монтаж и демонтаж аппарата. На лицевой панели устройства реализован механический индикатор положения контактов (включено/отключено), что позволяет избежать несанкционированного разбора аппарата.Аппарат обладает высоким быстродействием, не более 40 мс, и сохраняет работоспособность даже при обрыве нулевого проводника. Корпус и детали устройства выполнены из пластика, не поддерживающего горение.УЗО ВД1-63S 4Р 63А 300мА TDM является селективным устройством, что позволяет обеспечить селективную работу при последовательном включении с устройствами защитного отключения общего применения.Устройство имеет 4 полюса, номинальное напряжение 230 В / 380 В, ток утечки 300 мА и количество модулей 4. Класс защиты (IP) устройства составляет IP20.В комплект поставки входят руководство по эксплуатации и паспорт устройства.
Технические характеристики TDM ELECTRIC ВД1-63S 4Р 63А 300мА SQ0203-0073
Преимущества TDM ELECTRIC ВД1-63S 4Р 63А 300мА SQ0203-0073
- что позволяет избежать несанкционированного разбора аппарата
- Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата
- На лицевой панели реализован механический индикатор положения контактов (включено/отключено),
- ВД1-63 тип S предназначен для обеспечения селективной работы при последовательном включении с устройствами защитного отключения общего применения
- Наличие двойного одновременного подключения Шина и проводник значительно расширяет диапазон возможных схемных решений
Гарантия производителя 84 месяца
на товары TDM ELECTRIC
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
TDM ELECTRIC
Россия — родина бренда
Китай — страна производства
Информация об упаковке
Единица товара: Штука
Вес, кг: 0.337
Длина, мм: 87
Ширина, мм: 79
Высота, мм: 77
Разрешительная документация
Этот товар из подборок
Расходные материалы для узо TDM ELECTRIC ВД1-63S 4Р 63А 300мА SQ0203-0073
Отзывы об узо TDM ELECTRIC ВД1-63S 4Р 63А 300мА SQ0203-0073
5
4 отзыва
Сортировать по:
Оценка:
Евгений П.
09.06.2025г. НовокузнецкОпыт использования: Менее месяца
Достоинства:
Собран качественно, добротно
Недостатки:
Не выявил, пока.
Комментарий:
Внешне вызывает положительные эмоции
Михаил Г.
18.08.2024г. Ростов-на-ДонуОпыт использования: Несколько месяцев
Достоинства:
Качество, быстродействие, надежность.
Недостатки:
не обнаружено
Комментарий:

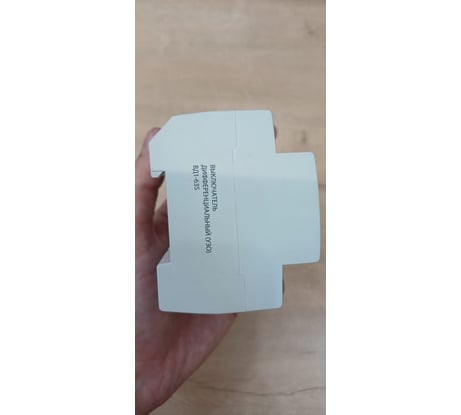

Мы рассмотрим выключатель дифференциального тока ВД1-63S 4-х полюсный от компании TDM. Итак, УЗО - Устройство защитного отключения (дифференциальный выключатель) - это низковольтный электрический аппарат, предназначенный для защиты человека от поражения электрическим током, который служит для автоматического отключения электрической цепи в случае возникновения в ней тока утечки. УЗО значительно улучшает безопасность в эксплуатации электроприемников, но не может исключить полностью поражение электрическим током. Поэтому вместе с УЗО в цепи должен устанавливаться автоматический выключатель. Теперь перейдем к обзору четырехполюсному УЗО от фирмы TDM ВД1-63S. Коробка яркого оранжевого цвета. На коробке все четко написано, все характеристики, указан тип УЗО (Селективное УЗО). Произведено по заказу и контролю в Китае. Достаем УЗО из коробки, видим само УЗО, Паспорт и руководство по эксплуатации. Сам УЗО достаточно хорошего качества, сам аппарат выполнен в корпусе из белого пластика. Сверху возле цифр указаны "Вводы" фаз, а 4 - это ввод "N" под нулевой рабочий проводник. Снизу "Выводы" фаз и нулевого рабочего проводника. На лицевой стороне мы видим, что дифференциальный выключатель фирмы TDM серии ВД1-63S с номинальным током 63 Ампер, номинальным напряжением 230/400 Вольт переменного тока, рассчитанного на ток промышленной частоты равной 50 Герц и током утечки равным 300 мА. 6000 А - это номинальный условный ток короткого замыкания и номинальный условный дифференциальный ток короткого замыкания. Синусоида значит, что УЗО предназначено для установки в цепях переменного синусоидального тока. Буква "S" - означает Селективное УЗО, а ниже его указана его принципиальная электрическая схема, а также класс морозоустойчивости. Справа верху мы видим "Тестовую" кнопку черного цвета, а еще правее индикатор рабочего и нерабочего положения, а ниже сам рычажок управления. УЗО из коробки в выключенном состоянии, это видно по переключателю, находящемуся в нижнем положении, оно то и понятно, чтобы пружина не просаживалась, а так же по индикатору "Зеленого" цвета находящемуся справа от Тестовой кнопки. Во включенном состоянии положение переключателя будет верху и индикатор будет "Красного" цвета. Далее с левого бока, просто видим надпись " Выключатель дифференциальный (УЗО) ВД1-63S". В задней части аппарата мы видим отверстие, что говорит нам о ремонтопригодности этого УЗО. Крепится УЗО довольно легко на DIN рейку шириной в 35 мм в электрощитках со степенью защиты по ГОСТ не ниже IP30. Снимается с рейки оно тоже легко, благодаря вот этой белой в цвет корпуса застежки, которую вы видите на фото к отзыву. В верхней и нижней части УЗО мы видим контакты силовые и прижимают довольно достаточно. Монтаж можно производить как кабелем с наконечниками или без, держит хорошо. Подведем итог! УЗО фирмы TDK отлично выполняет свою функцию, оно очень быстродейственное и надежное. Минусов как таковых я не увидел. Однозначно рекомендую!
А.Н. Ю.
28.07.2024г. ПермьОпыт использования: Менее месяца
Достоинства:
Свою функцию выполняет
Недостатки:
Нет
Комментарий:
Работает
