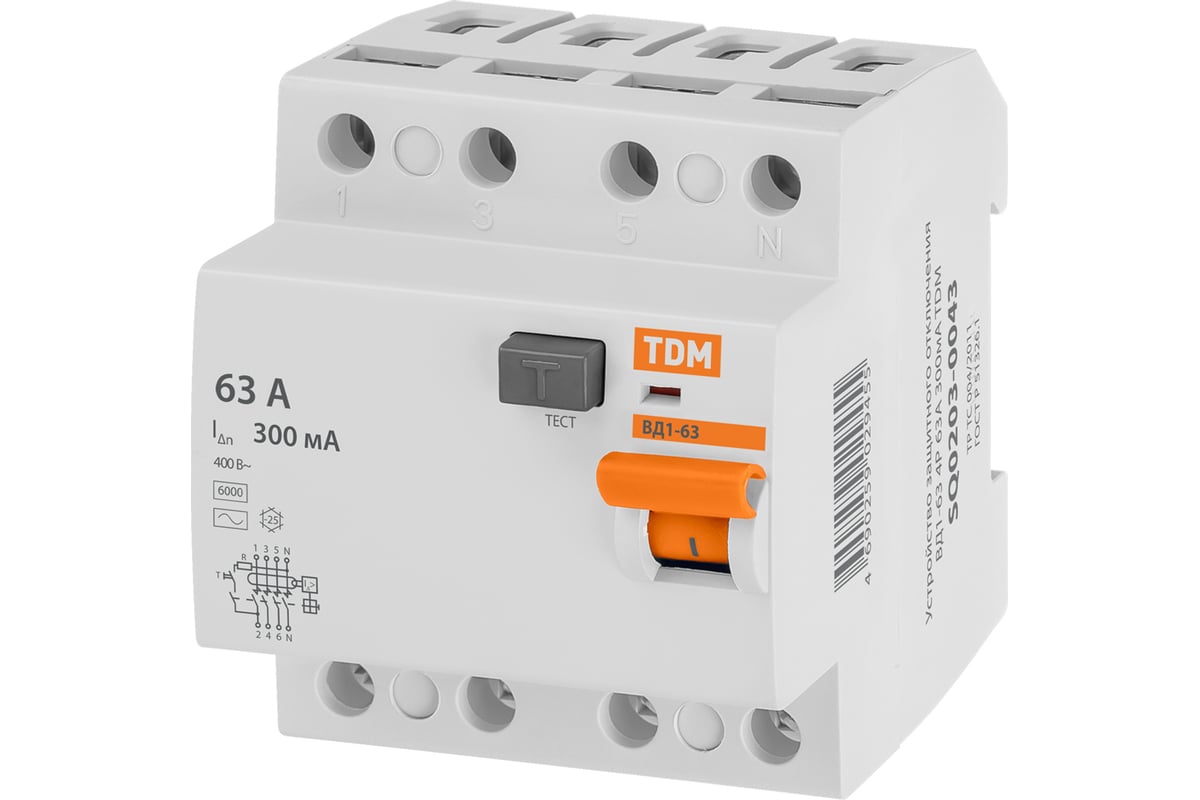

Устройство защитного отключения ВД1-63 4Р 63А 300мА TDM ELECTRIC SQ0203-0043
Код товара: 15596324
Гарантия производителя 84 месяца
Тип:модульный
Тип монтажа:на DIN-рейку
Номинальный ток:63 А
Номинальное напряжение:380(400) В
Тип утечки:АС
Количество полюсов:4
Ток утечки:300 мА
Все характеристики2 374 ₽
УЗО ВД1-63 4Р 63А 300мА TDM ELECTRIC - это устройство защитного отключения, разработанное для обеспечения безопасности в электрифицированных рекламных конструкциях, промышленных зданиях, строительных объектах и жилищно-коммунальном хозяйстве. Устройство обеспечивает селективную работу при последовательном включении с другими устройствами защитного отключения общего применения. Это позволяет избежать несанкционированного разбора аппарата и обеспечивает его безопасность. На лицевой панели устройства реализован механический индикатор положения контактов (включено/отключено), что упрощает контроль за состоянием устройства. Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата, а наличие двойного одновременного подключения расширяет диапазон возможных схемных решений. Корпус и детали устройства выполнены из пластика, не поддерживающего горение, что обеспечивает его долговечность и безопасность использования. УЗО ВД1-63 4Р 63А 300мА TDM ELECTRIC обладает электромеханическим принципом работы, номинальным временем отключения 40,0 мс и номинальным напряжением 380 В. Ток утечки составляет 300 мА, а количество полюсов - 4. В комплект поставки входят руководство по эксплуатации и паспорт устройства, а также по 6 или 3 устройства в зависимости от модели.
Особенности TDM ELECTRIC ВД1-63 4Р 63А 300мА SQ0203-0043
 |
Удобная маркировка Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже. |
 |
Широкий диапазон схемных решений Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений. |
 |
Подробное описание установки Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать выключатель даже начинающему монтажнику. |
 |
Превосходная работоспособность ВД1-63 представляет собой полностью электромеханический аппарат - он не имеет собственного потребления электроэнергии, но при этом обладает высоким быстродействием, не более 40 мс. Аппарат сохраняет работоспособность даже при обрыве нулевого проводника. |
 |

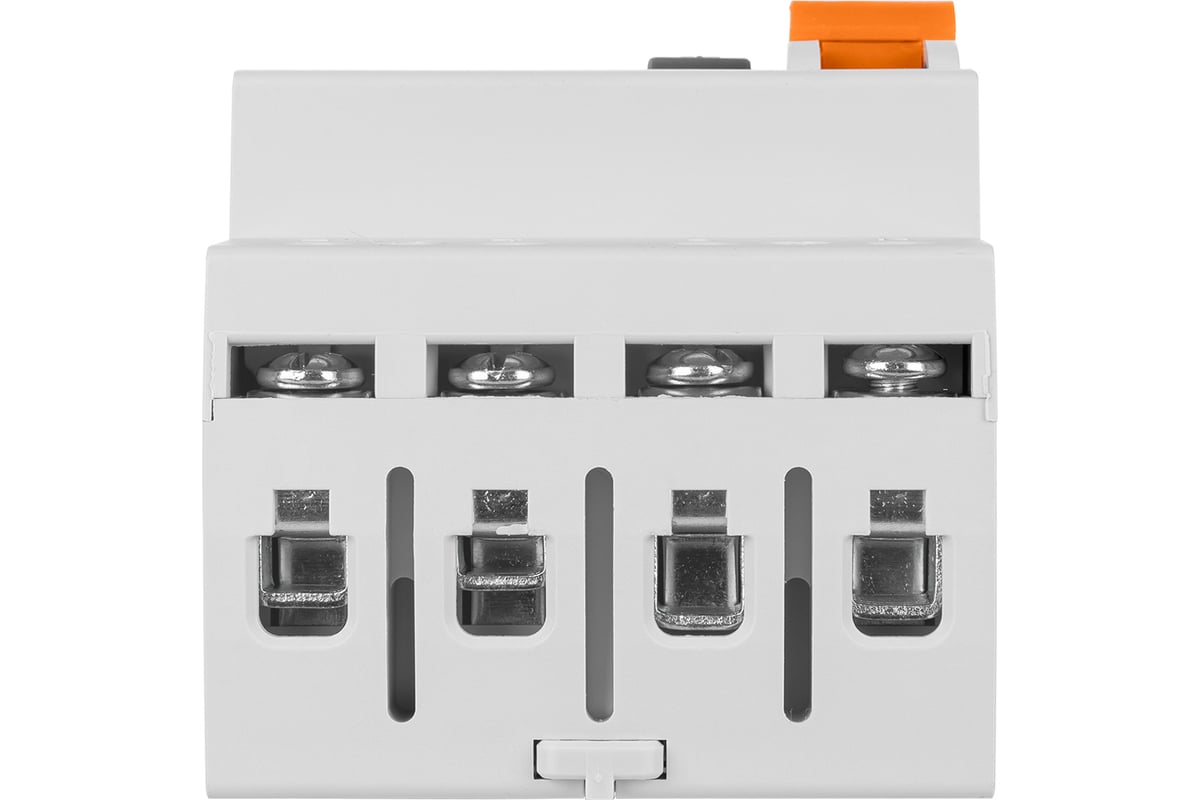

Защита от теплового повреждения Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. |
 |

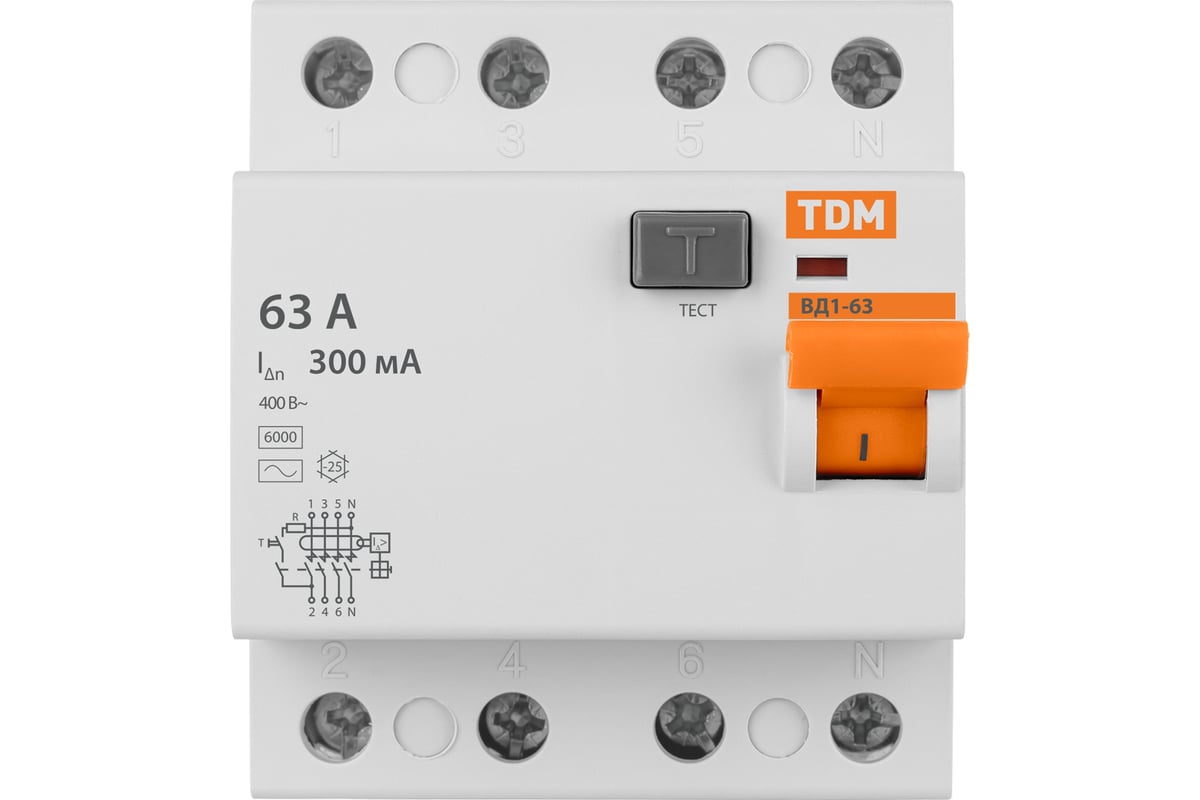

Наличие индикатора На лицевой панели реализован механический индикатор положения контактов (включено/отключено). |
 |
Защита от несанкционированного доступа Винты, соединяющие корпус - опломбированы, что позволяет избежать несанкционированного разбора аппарата. |
 |
Высокая надежность Дугогасительные решетки предусмотрены в каждом полюсе. |
 |
Повышенная безопасность Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям. |
 |

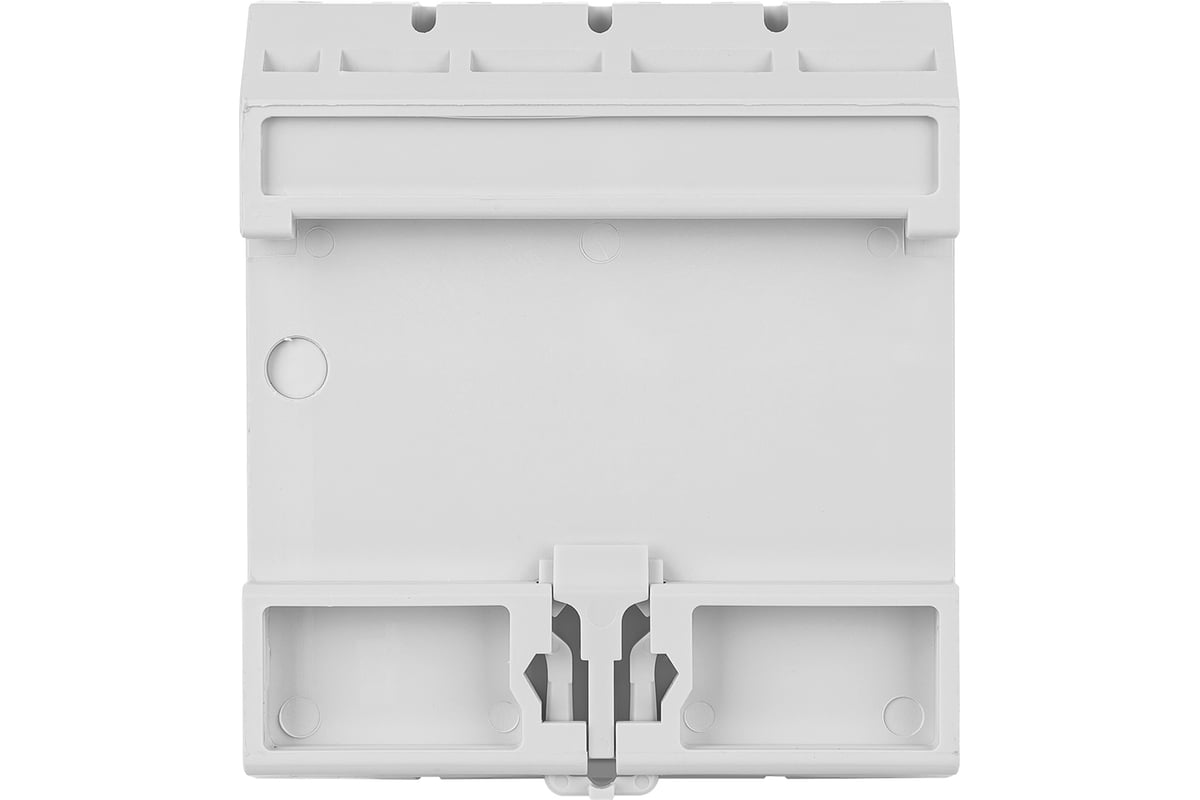

Простая установка Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата. |
 |
Универсальность крепежа Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку. Это обеспечивает необходимое усилие при затяжке. |
Технические характеристики TDM ELECTRIC ВД1-63 4Р 63А 300мА SQ0203-0043
Тип
Тип монтажа
Номинальный ток
Номинальное напряжение
380(400) В
Тип утечки
Степень защиты
Количество полюсов
Ток утечки
Селективный
нет
Тип модуля дифференциальной защиты
Модельный ряд
Диапазон рабочих температур
от -25 до +40 °С
Вес нетто
0.4 кг
Высота
80 мм
Ширина
70 мм
Глубина
75 мм
Преимущества TDM ELECTRIC ВД1-63 4Р 63А 300мА SQ0203-0043
- Корпус и детали устройства защитного отключения ВД1-63 4Р 63А 300мА TDM SQ0203-0043 выполнены из пластика, не поддерживающего горение;
- Соответствие стандартам ГОСТ Р 51326.1-99;
- Маркировка не подвержена стиранию в пределах срока эксплуатации;
- Класс АС - защита от синусоидальных переменных токов утечки;
- Способность работать при температуре от -25 до +40°С;
- Номинальное напряжение частотой 50 Гц, 230/400 В;
- Номинальный условный дифференциальный ток короткого замыкания: 4500 А;
- Время отключения при номинальном дифференциальном токе: 0.4 с;
- Условия эксплуатации - УХЛ4;
- Степень защиты от пыли и влаги - IP20;
- Электрическая износостойкость: не менее 4 000 циклов В-О;
- Механическая износостойкость: не менее 10 000 циклов В-О;
- Максимальное сечение присоединяемых проводников: 25 мм2 - для многожильного проводника, 35 мм2 - для одножильного;
- Наличие драгоценных металлов (серебро): от 1.3 до 2.6 г/полюс;
- Момент затяжки: 3 Н*м;
- Размеры корпуса (ВхШхГ): 80х70х75 мм;
- Дифференциальный ток: IΔn = 300 мА - Назначение: защита от пожаров. Применяется в жилых и общественных зданиях, наружном освещении фасадов, световой рекламе, сельскохозяйственных, промышленных и строительных объектах.
Гарантия производителя 84 месяца
на товары TDM ELECTRIC
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
TDM ELECTRIC
Россия — родина бренда
Китай — страна производства
Комплектация
- Упаковка;
- Инструкция.
Информация об упаковке
Единица товара: Штука
Вес, кг: 0.4
Длина, мм: 70
Ширина, мм: 75
Высота, мм: 80
