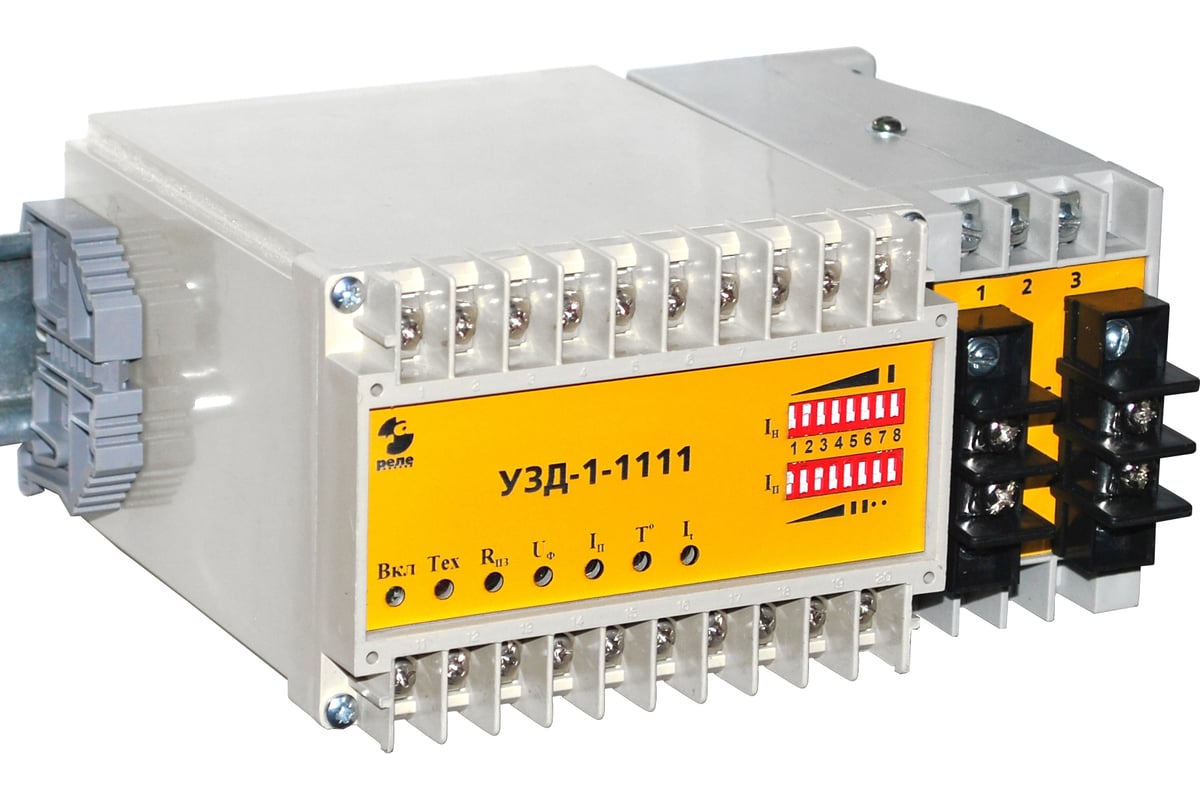

Устройство защиты электродвигателей Реле и Автоматика УЗД-1-1111 A8115-80095373

Устройство защиты электродвигателей предназначено для защиты электродвигателей от таких аварийных режимов, как работа на одной или двух фазах, увеличение тока сверх номинального значения, заклинивание ротора, короткое замыкание, пробой изоляции и т.п.

ПРИНЦИПЫ РАБОТЫ:
В основе работы устройства УЗД лежит принцип измерения входного напряжения и токов, протекающих через питающие проводники. Полученные величины сравниваются с установленными пороговыми значениями, и на основании результатов сравнения делается вывод о режиме работы защищаемого двигателя.

• защиты от перегрузки потоку (время-токовая защита)
• защиты от обрыва фазы
• защиты от нарушения изоляции, как обмотки статора, так и токоведущих проводов от пускателя до двигателя
• отключения двигателя по команде сдатчика внешнего технологического оборудования с"сухим" замыкающим контактом
• защиты от перегрева двигателя (или технологического оборудования) по сигналу сдатчика температуры
• контроля превышения максимального тока двигателя (стопор), с выдачей сигнала ("сухой" нормально замкнутый контакт)
• сигнализации первых трех параметров защит ("сухой" нормально разомкнутый контакт)
• анализа аварийной ситуации по световым индикаторам, с сохранением информации при наличии даже одной питающей фазы сети
