Устройство защиты от импульсных перенапряжений для информационных систем Стример РИФ-И 12/5/20 (4) 201021

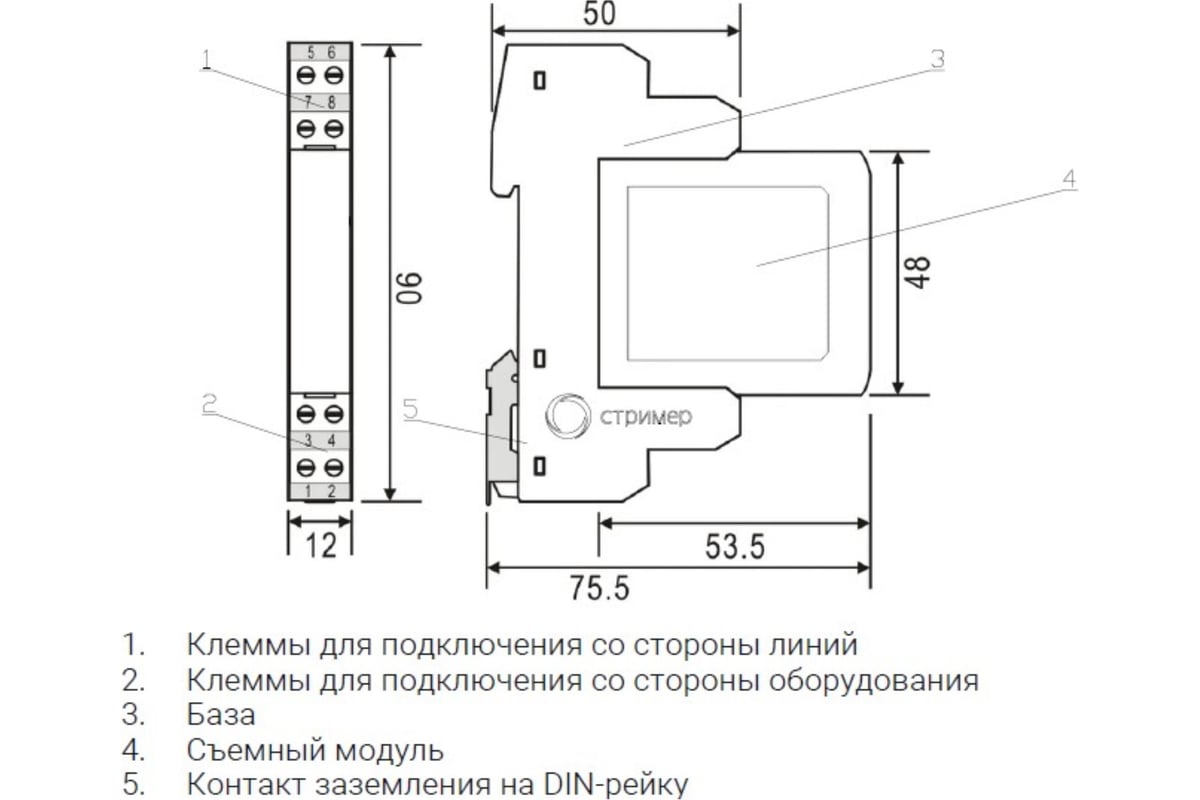

УЗИП комбинированного типа выполнено в виде сменного модуля и базы для подключения к сети и креплению на DIN-рейку.Устанавливается в пределах 0А(В)-2 зон молниезащиты в соответствии с ГОСТ IEC 61643-22-2022.

Предназначено для защиты симметричных линий контрольно-измерительных цепей, шин передачи данных, систем сигнализации, цифровых (RS-485/422, TTY, RS-232, токовая петля 0-20мА) и аналоговых интерфейсов передачи данных (токовая петля 4-20мА), включая протоколы: Modbus, Profibus, MultiBus, Fieldbus, HART, CAN и др. Скорость передачи данных до 1Мбит/с.

Количество защищаемых проводников (пар) – 4 (2). Подключение с помощью винтовых клемм.

Дополнительные характеристики:

• Номинальное напряжение линии, Un: 12 В.
• Максимальное длительное рабочее напряжение DС, Uc: 14 В.
• Максимальное длительное рабочее напряжение AС, Uc: 10,5 В.
• Номинальный ток, IL: 0,5 А.
• Импульсный ток (10/350 мкс) на линию/полный, Iimp: 2,5 кА/5 кА.
• Номинальный разрядный ток (8/20 мкс) на линию/полный, In: 10 кА/20 кА..
• Уровень напряжения защиты линия-линия при In, Up: ≤25 В.
• Уровень напряжения защиты линия-PE при In, Up: ≤550 В.
• Последовательное сопротивление на линию, R: 1,0 Ом.
• Емкость линия-линия, С: ≤2 нФ .
• Диапазон рабочих температур: от -60°С до +80°С.
• Категория исполнения (ГОСТ 14254): IP20.
