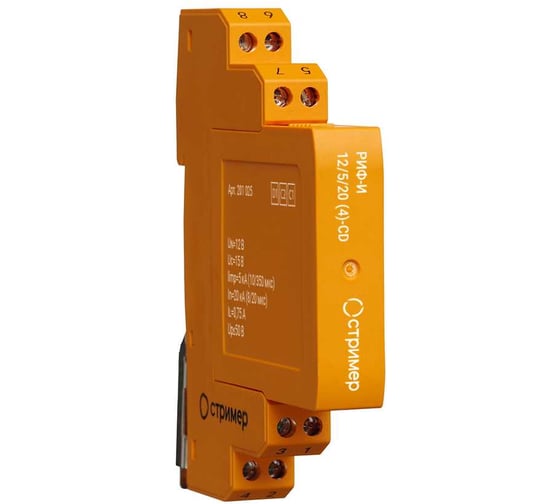

Устройство защиты от импульсных перенапряжений для информационных систем Стример РИФ-И 5/5/20 (4)-CD 201024

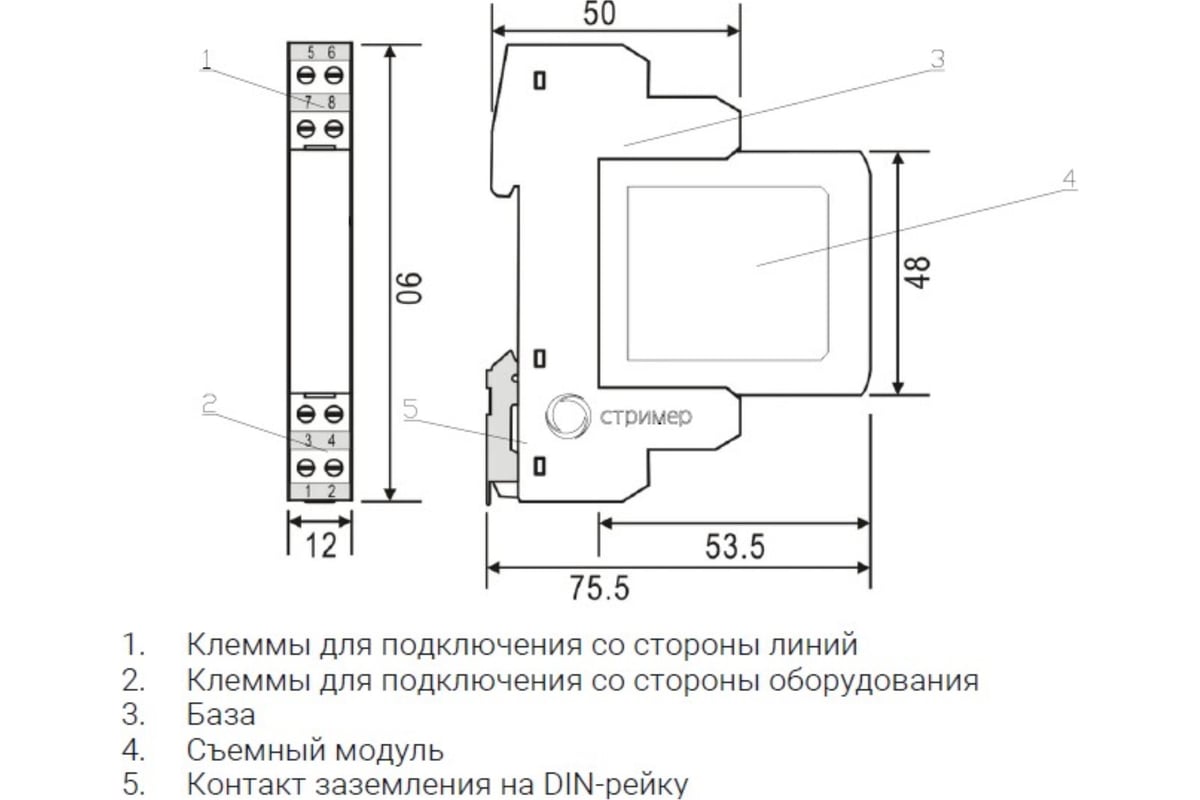

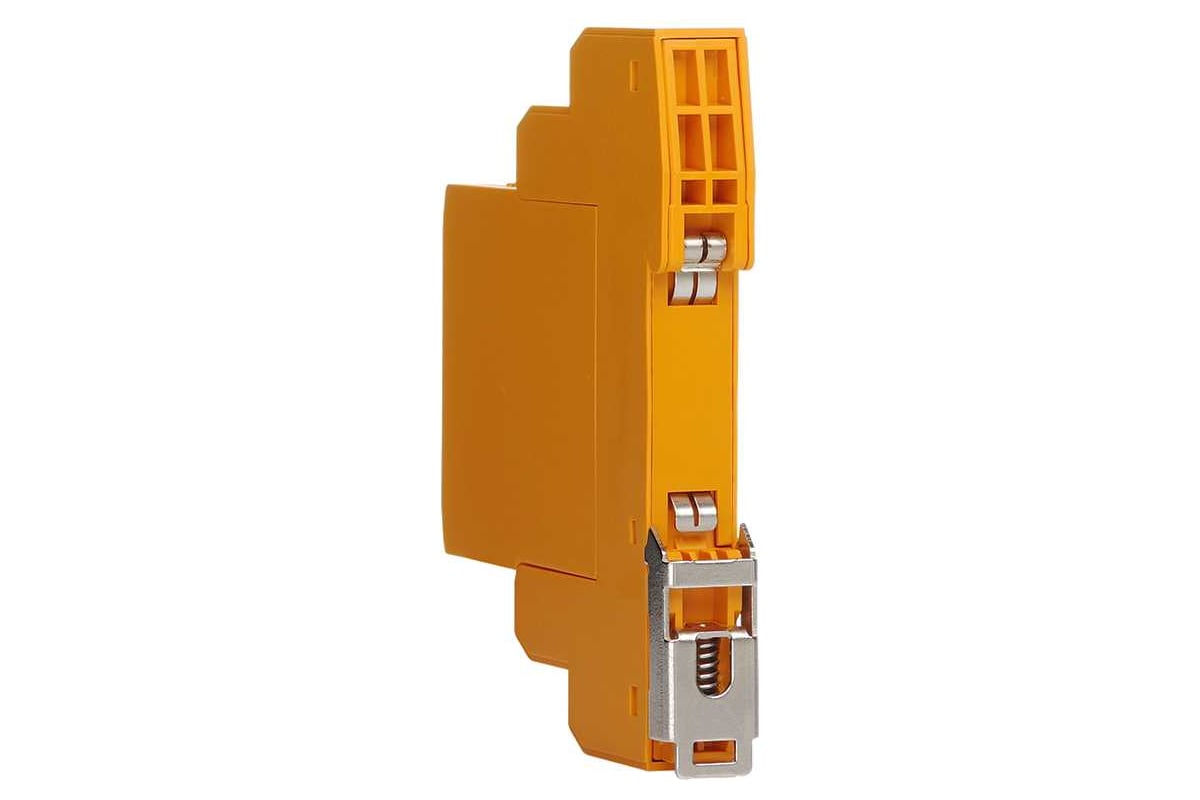

УЗИП комбинированного типа выполнено в виде сменного модуля и базы для подключения к сети и креплению на DIN-рейку.

Предназначено для защиты симметричных или несимметричных интерфейсов контрольно-измерительных цепей, цифровых (RS-485, RS-422, TTY, RS-232, RS-423 токовая петля 0-20мА) и аналоговых интерфейсов передачи данных (токовая петля 4-20мА), включая протоколы Modbus, Profibus, MultiBus, Fieldbus, HART, CAN и др.

УЗИП устанавливается в пределах 0А(В)-2 зон молниезащиты в соответствии с ГОСТ IEC 61643-22-2022.

Количество защищаемых проводников (пар) – 4 (2). Подключение с помощью винтовых клемм.

Дополнительные характеристики:

• Номинальное напряжение линии, Un: 5 В.
• Максимальное длительное рабочее напряжение DС, Uc: 6 В.
• Максимальное длительное рабочее напряжение AС, Uc: 4,2 В.
• Номинальный ток, IL: 1 А.
• Импульсный ток (10/350 мкс) на линию/полный, Iimp: 2,5 кА/5 кА.
• Номинальный разрядный ток (8/20 мкс) на линию/полный, In: 10 кА/20 кА..
• Уровень напряжения защиты линия-линия при In, Up: ≤29 В.
• Уровень напряжения защиты линия-PE при In, Up: ≤26 В.
• Последовательное сопротивление на линию, R: 1,0 Ом.
• Ёмкость линия-линия, С: ≤2,7 нФ .
• Диапазон рабочих температур: от -60°С до +80°С.
• Категория исполнения (ГОСТ 14254): IP20.
