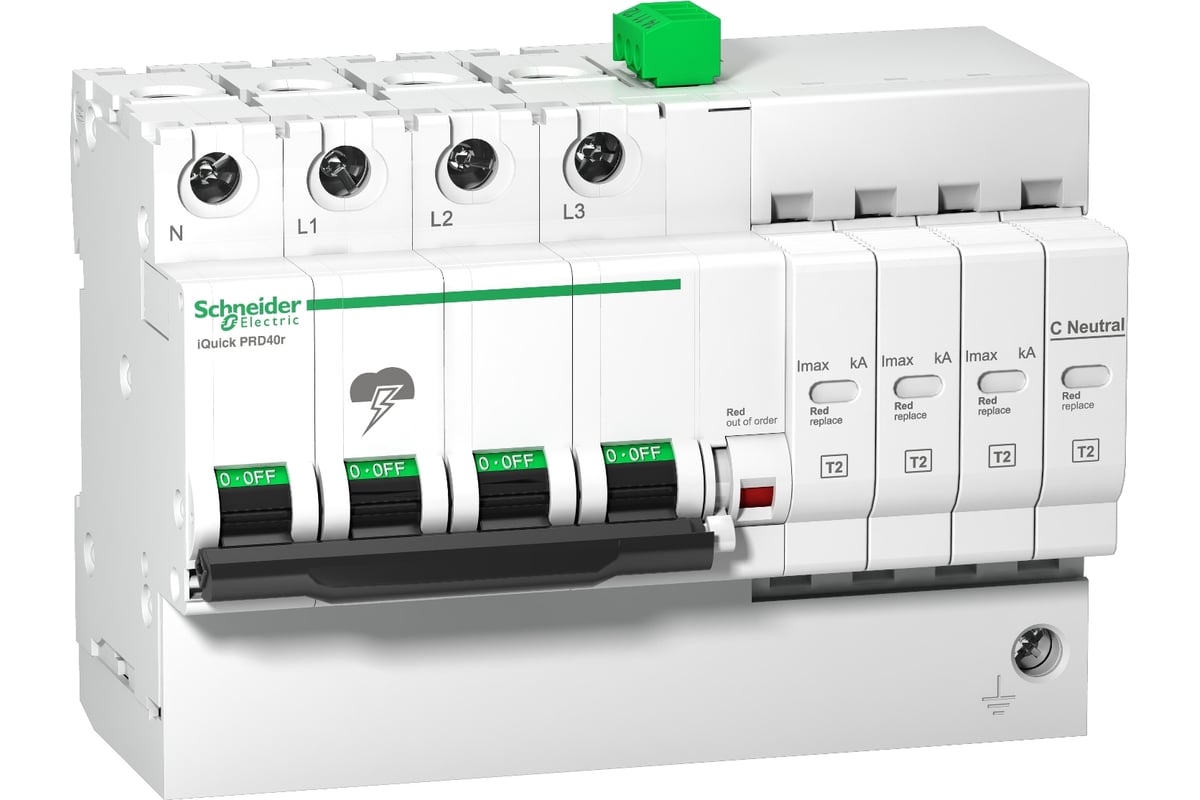

Устройство защиты от импульсных перенапряжений Systeme Electric со встроенной защитой IQUICK PRD 3П+Н 40кА с картриджами SE A9L16294

Дополнительные технические характеристики устройства защиты от импульсных перенапряжений Systeme Electric со встроенной защитой IQUICK PRD 3П+Н 40кА с картриджами SE A9L16294:


Описание полюсов - 3P + N.
Тип и класс искрового разрядника - Тип 2.
Технология, используемая в искровом разряднике - MOV + GDT.
Номинальное рабочее напряжение - 230/400 В переменный ток (+/- 10 %) в 50/60 Гц.
Номинальный ток разряда:

Общий режим: 20 кА (L/PE)
Общий режим: 20 кА (N/PE)
Дифференциальн. режим: 20 кА (L/N)


Максимальный ток разряда:

Общий режим: 40 кА L/PE
Общий режим: 40 кА N/PE
Дифференциальн. режим: 40 кА L/N


Максимальное непрерывное рабочее напряжение:

Общий режим: 264 В N/PE
Общий режим: 350 В L/PE
Дифференциальн. режим: 350 В L/N


Максимальное напряжение изоляции:

Общий режим <1,5 кВ Тип 2 L/PE
Общий режим <1,5 кВ Тип 2 N/PE
Дифференциальн. режим <2,5 кВ Тип 2 L/N


Тип разъединителя - Встроенный автоматический выключатель - Icu 20 кА.
Напряжение цепи сигнализации - 2 A/250 В пер. ток 50/60 Hz.
Время отклика - <= 25 ns.
Соединения – клеммы:

Зажим туннельного типа (Верхняя сторона) 2,5…35 мм²
Зажим туннельного типа (Нижняя сторона) 2,5…25 мм²


Степень защиты IP:

На лицевой панели: IP40 в соответствии с МЭК 60529
Встроенный: IP20 в соответствии с МЭК 60529
