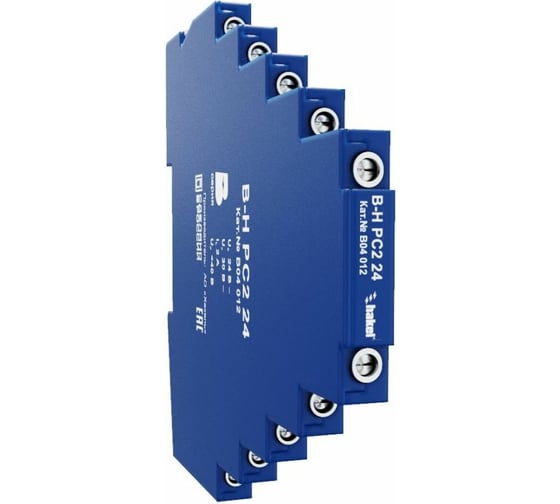

Устройство защиты от импульсных перенапряжений в тонком корпусе ХАКЕЛЬ B-H PC2 24 В04012

Устройство защиты от импульсных перенапряжений в тонком корпусе ХАКЕЛЬ B-H PC2 24 В04012 используется для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 2. Скорость передачи данных до 10 Мбит/с. Прибор предназначен для защиты оборудования по цепям в которые недопустимо внесение дополнительных сопротивлений. Возможность подключения экрана кабеля через газонаполненный разрядник.

Устройство  предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации, цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания, работающих по 3-х/4-х проводным линиям от импульсных перенапряжений.

Первая ступень защиты выполнена на газонаполненном разряднике, вторая на TVS-диодах с максимальной импульсной рассеиваемой мощностью 1500 Вт. Особенностью является то, что подключение экрана кабеля к системе уравнивания потенциалов происходит через газонаполненный разрядник; во втором каскаде защиты применена система уравнивания потенциалов между парами проводников.
