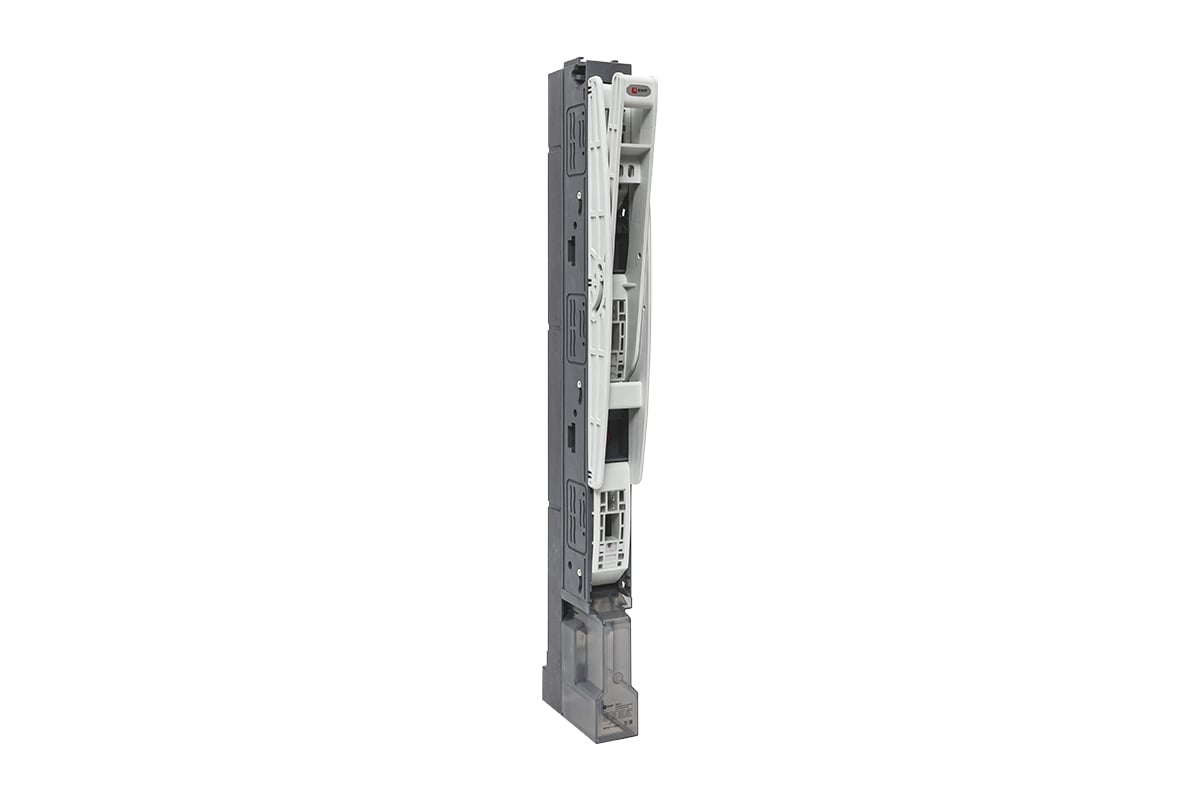

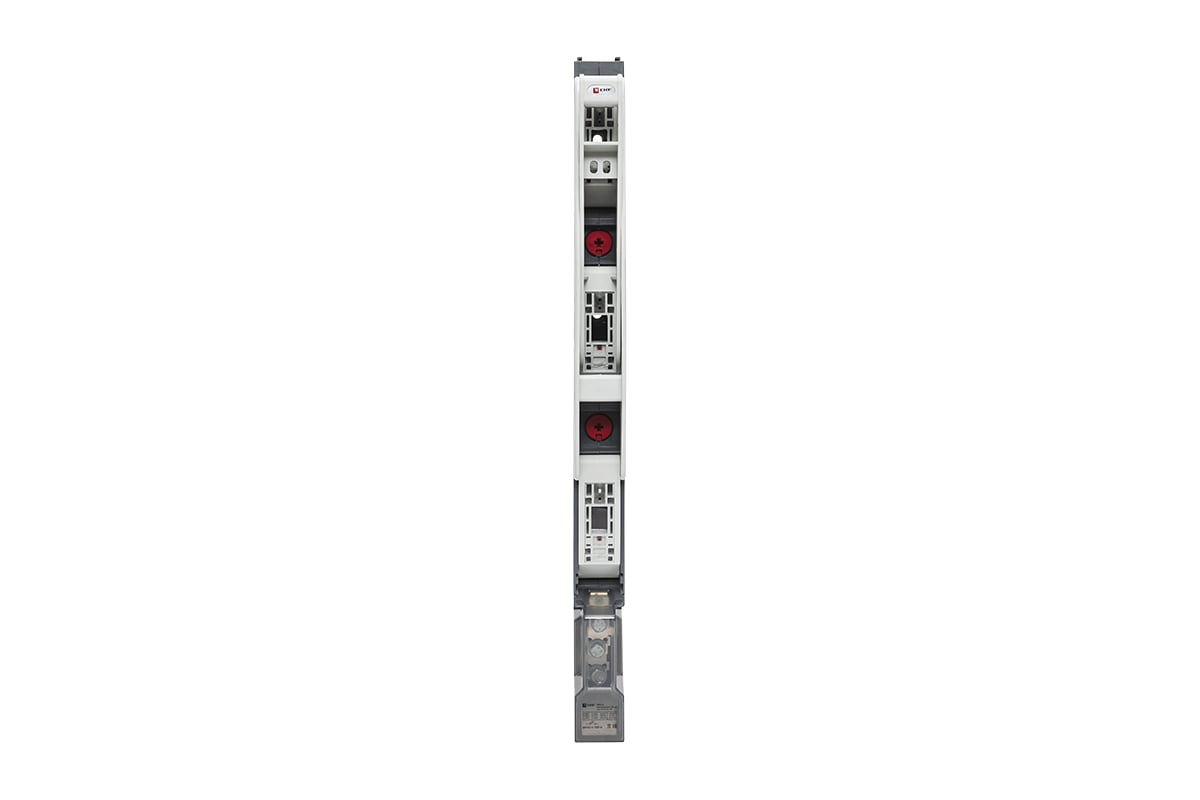

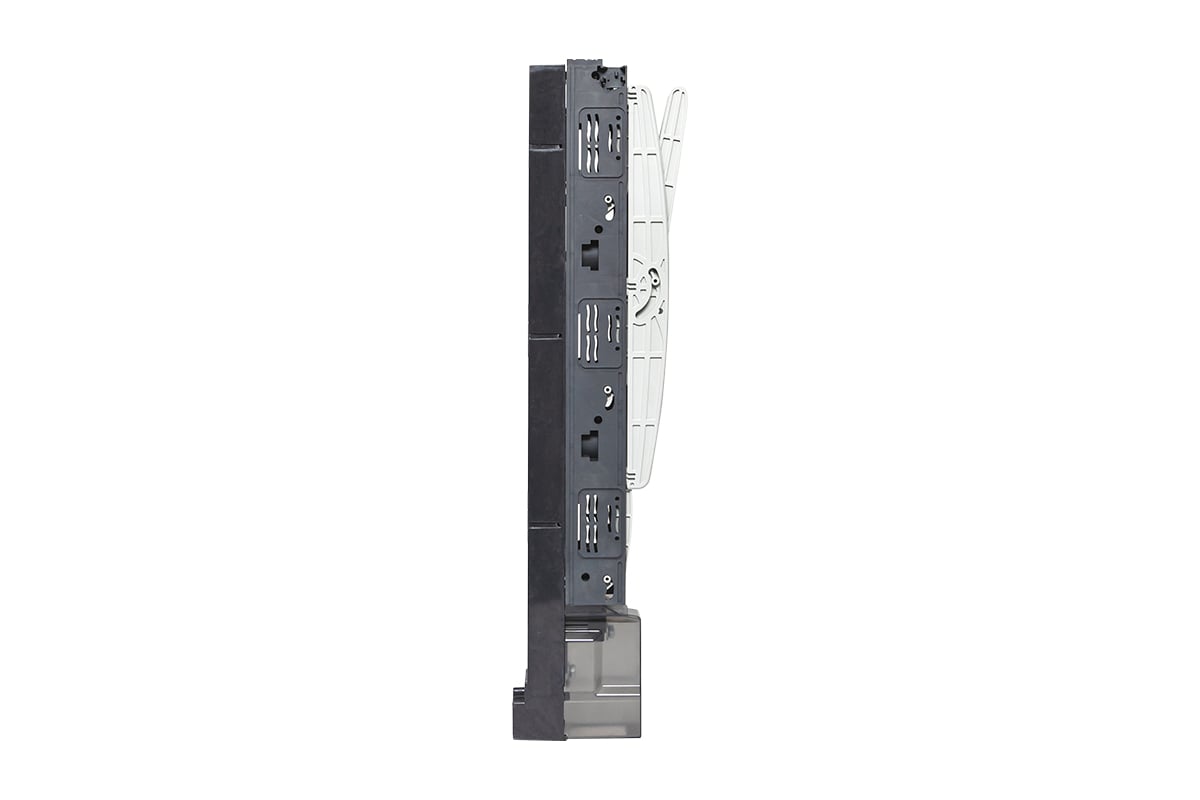

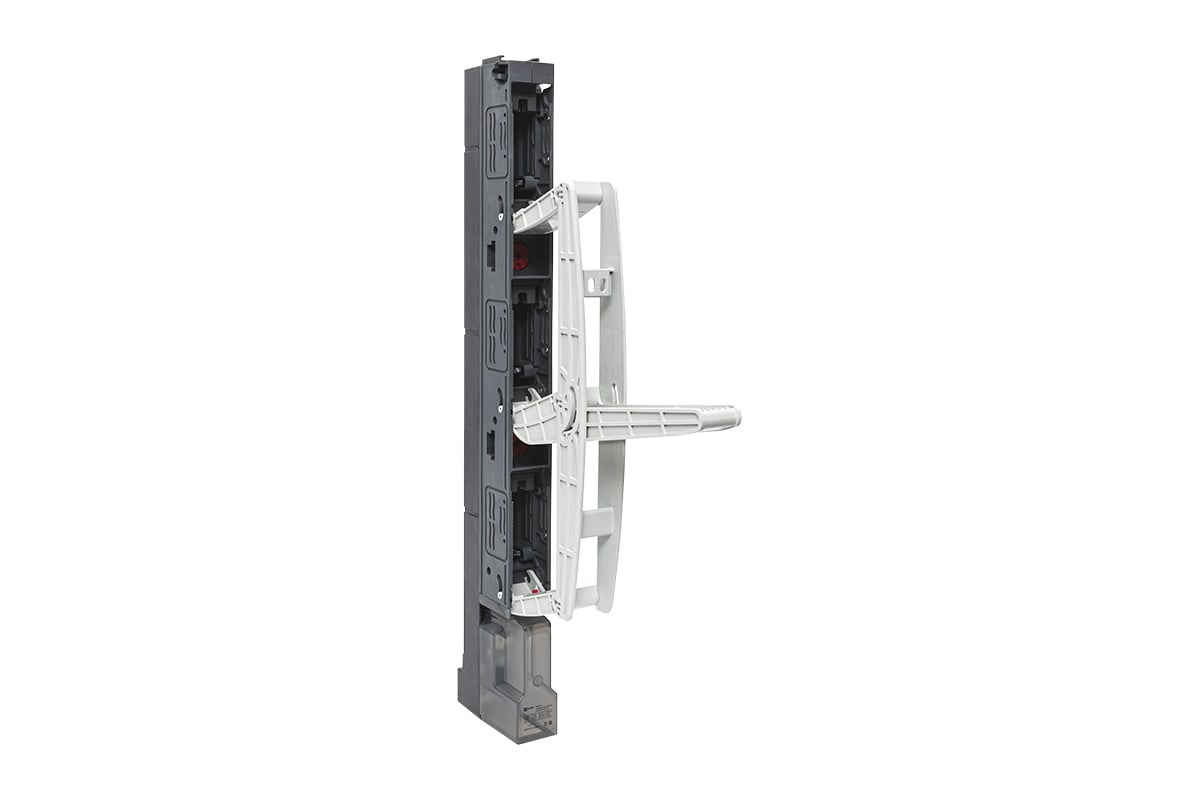

Вертикальный УВРЭ v2 EKF (100мм) 160А одновременный под ППН габ.00 PROxima uvre2-v-160-o

Вертикальный УВРЭ v2 EKF (100мм) 160А одновременный под ППН габ.00 PROxima uvre2-v-160-o откидного типа с плавкими предохранителями предназначен для ручного включения-отключения и для защиты от коротких замыканий и перегрузки цепей переменного тока с номинальным напряжением до 690 В частотой 50 Гц (предохранители в комплект поставки не включены).

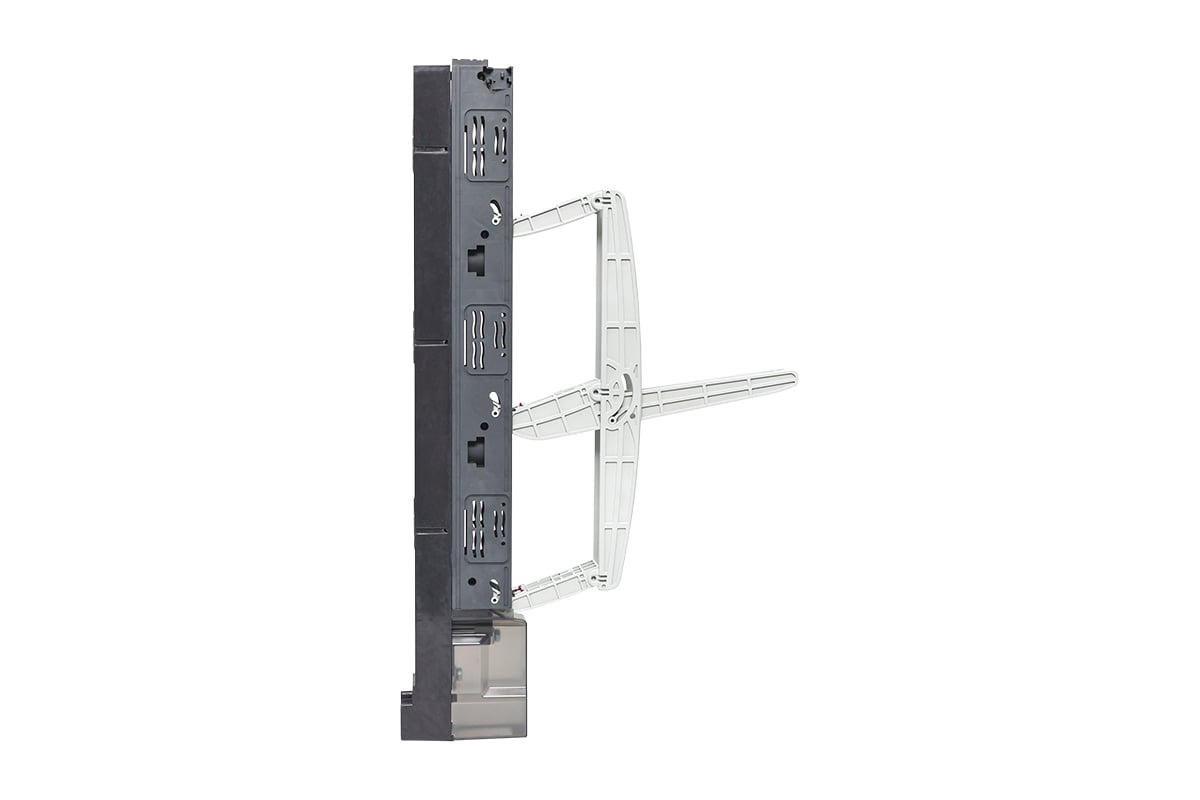

Применяется во вводно-распределительных устройствах, распределительных и шкафах управления и др. Видимый разрыв обеспечивается благодаря откидной крышке, оснащенной держателями предохранителей. При открывании крышки происходит разрыв цепи (первый разрыв происходит в верхней части). Она также выполняет функцию фронтальной защиты от прикосновений.

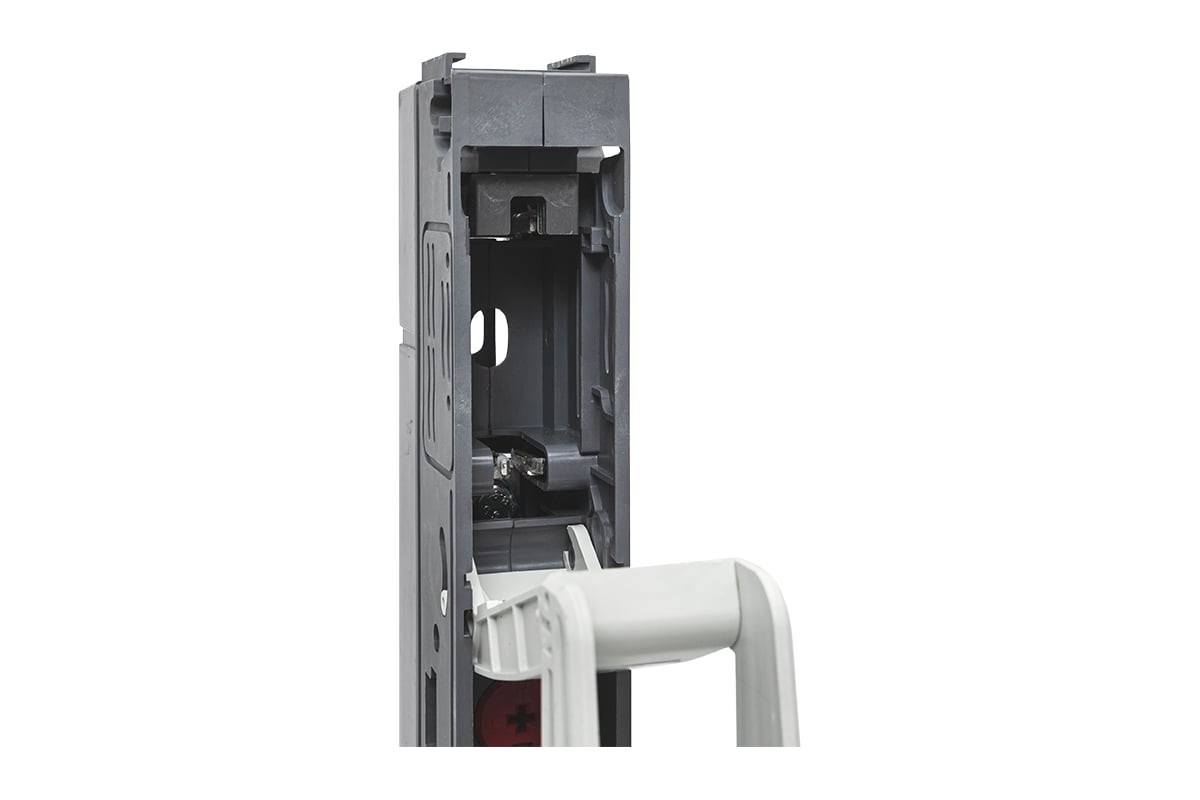

Конструктивно УВРЭ EKF PROxima состоит из трехполюсного основания с контактными зажимами предохранителей, изготовленного из негорючего полиамида со стекловолокном, двух клеммных крышек (верхняя крышка оснащена дугогасительными камерами, за исключением УВРЭ 160 А) и откидной крышки с держателями предохранителей. В крышке предусмотрены контрольные отверстия для измерения напряжения и других параметров специальным щупом.

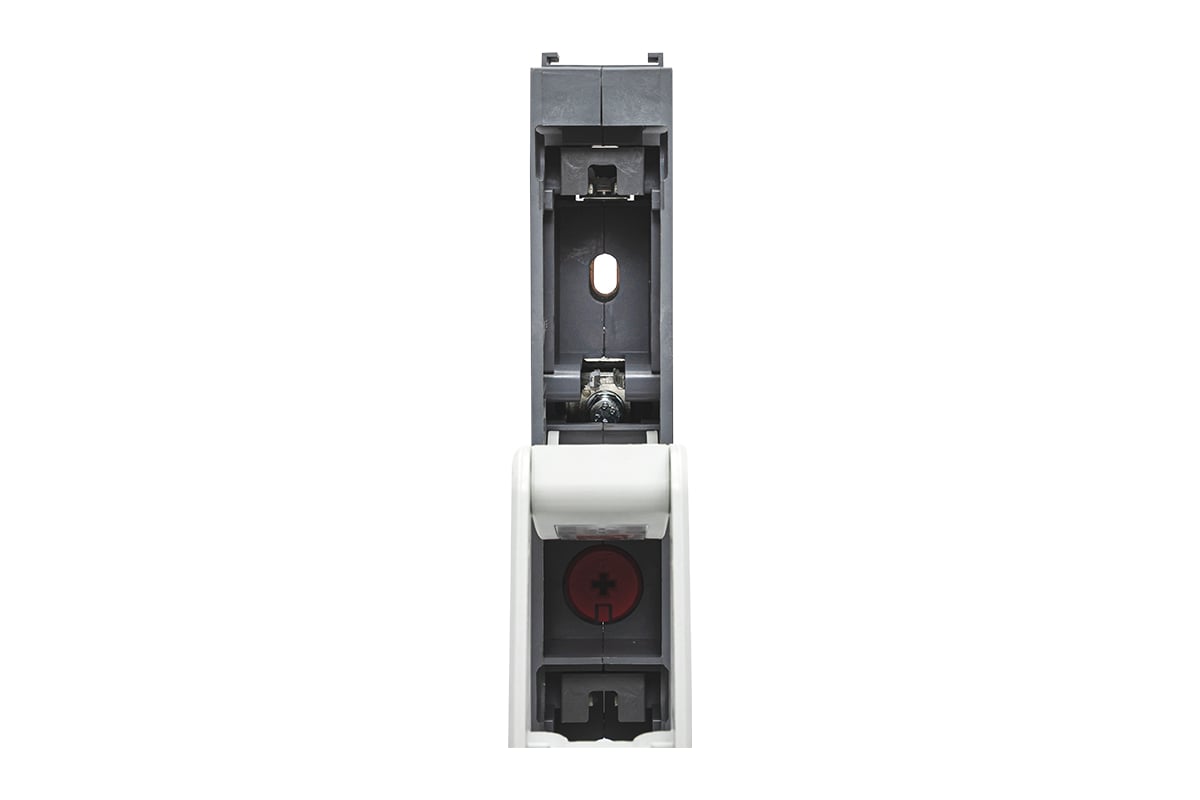

Выключатель устанавливается на монтажную панель. Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками. Выводы изготавливаются из меди с антикоррозийным покрытием. Выключатель может дополнительно оснащаться электромеханическим дополнительным контактом состояния NO + NC. Возможна коммутация алюминиевым и медным проводом.
