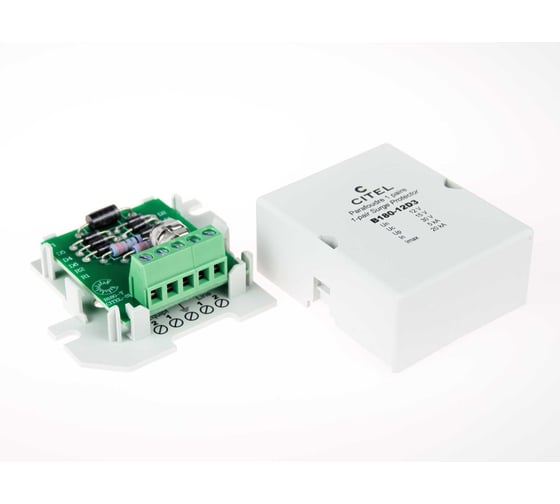

УЗИП Citel для линий передачи данных B180-12D3 510202

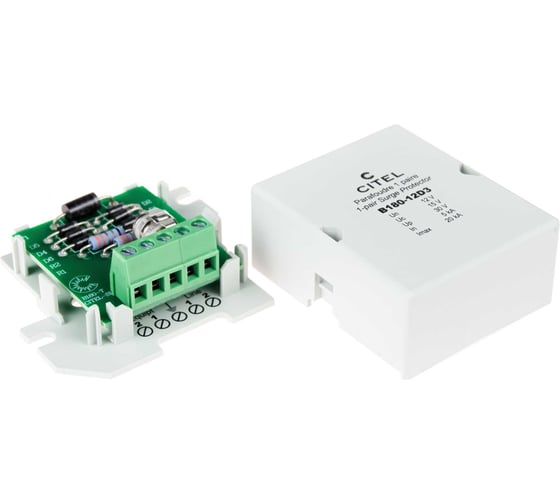

CITEL B180-12D3 — компактное устройство защиты от импульсных перенапряжений для одной пары линий передачи данных с номинальным напряжением 12 В DC. Предназначено для защиты промышленных интерфейсов RS232 и RS485, а также других низковольтных сигнальных цепей в системах телеметрии, автоматики и связи. Подходит для настенного монтажа, оснащено съёмной схемой защиты и винтовыми клеммами.

Технические характеристики:

• Назначение: защита 1 пары проводников (сигнал 12 В DC)
• Интерфейсы: RS232, RS485
• Максимальное рабочее напряжение (Uc): 15 В DC
• Уровень защиты: между линиями (line-line): ≤ 30 В / линия–земля (line-PE): ≤ 20 В
• Максимальный ток разряда (Imax, 8/20 мкс): 20 кА
• Сопротивление линии: < 4,7 Ом
• Частота передачи: > 3 МГц
• Потери на вставку: < 1 дБ
• Технология: газоразрядник + ограничительный диод (GDT + D3)
• Монтаж: настенный (шурупы не входят в комплект)
• Подключение: винтовые клеммы, сечение 0,4–1,5 мм²
• Материал корпуса: термопластик UL94 V-0
• Рабочий температурный диапазон: –40…+85 °C
• Класс защиты корпуса: IP20
• Сменный модуль: S180-12D3
• Соответствие стандартам: IEC 61643-21 / EN 61643-21 / UL497 A&B
