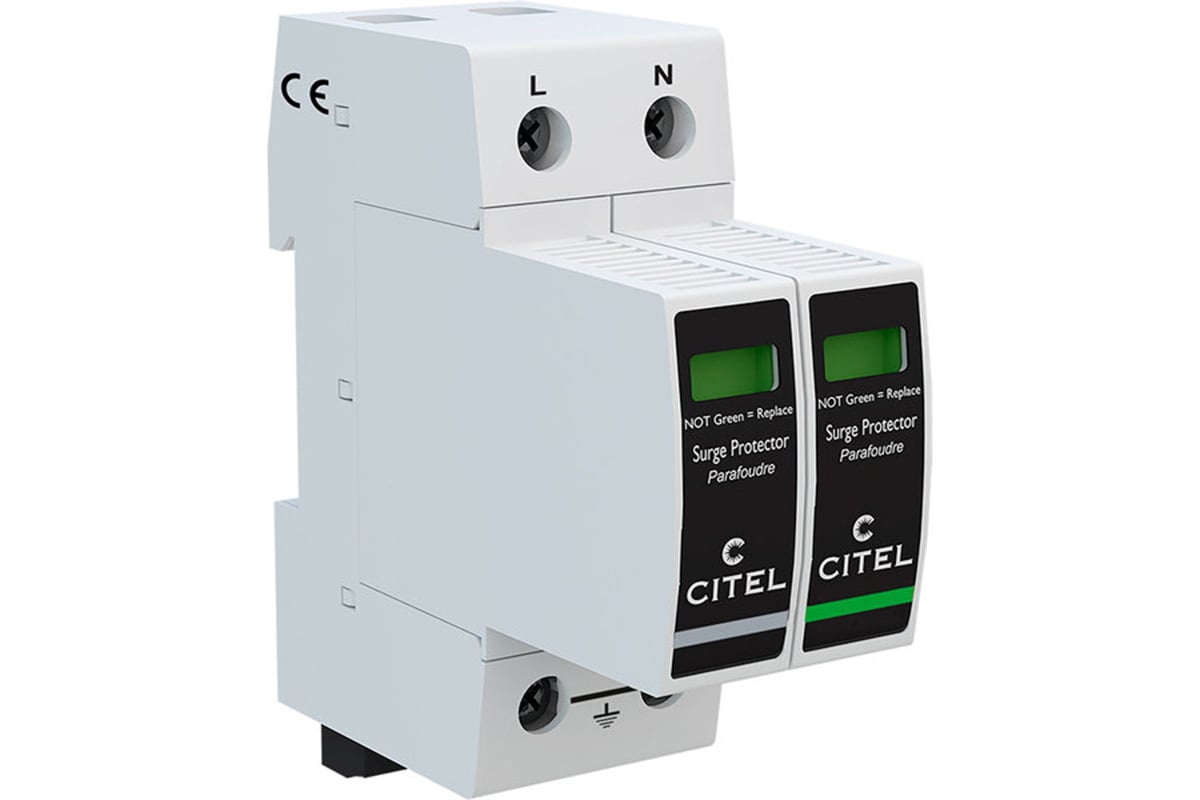

Устройство защиты от импульсных перенапряжений Citel УЗИП тип 1+2+3 DAC1-13VGS-11-275 821730242

CITEL DAC1-13VGS-11-275 — комбинированное устройство защиты от импульсных перенапряжений (УЗИП) тип 1+2+3, предназначенное для однофазных сетей 230 В AC с системами заземления TT и TN-S. Оснащено технологией VG (варистор + газоразрядник), обеспечивающей эффективную защиту от прямых ударов молнии и коммутационных перенапряжений. Устройство оснащено дистанционной сигнализацией для удалённого контроля состояния.

Технические характеристики:

• Тип УЗИП: Тип 1+2+3
• Номинальное напряжение сети (Un): 230 В AC
• Максимальное рабочее напряжение (Uc): 275 В AC
• Импульсный ток (Iimp, 10/350 мкс): 12,5 кА на полюс
• Номинальный ток разряда (In, 8/20 мкс): 20 кА
• Максимальный ток разряда (Imax, 8/20 мкс): 50 кА
• Общий максимальный ток разряда: 100 кА
• Уровень ограничения напряжения (Up): ≤ 1,5 кВ
• Уровень защиты при 5 кА: 0,7 кВ
• Устойчивость к временным перенапряжениям (TOV):
• 5 сек: 335 В AC
• 120 мин: 440 В AC
• N/PE: 1200 В / 300 А / 200 мс
• Ток короткого замыкания (Isccr): 50 кА
• Технология: VG (варистор + газоразрядник)
• Конфигурация: 1+1 (L/N + N/PE)
• Монтаж: DIN-рейка 35 мм (EN 60715)
• Корпус: Термопластик UL94 V-0, IP20
• Рабочая температура: –40…+85 °C
• Сменные модули: MDAC1-13VG-275 + MDAC1-25G-xxx
• Индикация состояния: Механическая (зелёный/красный)
• Дистанционная сигнализация: Перекидной контакт (250 В AC / 0,5 А или 30 В DC / 3 А)
• Соответствие стандартам: IEC 61643-11, EN 61643-11, UL1449 Ed.5
• Сертификация: KEMA, EAC
