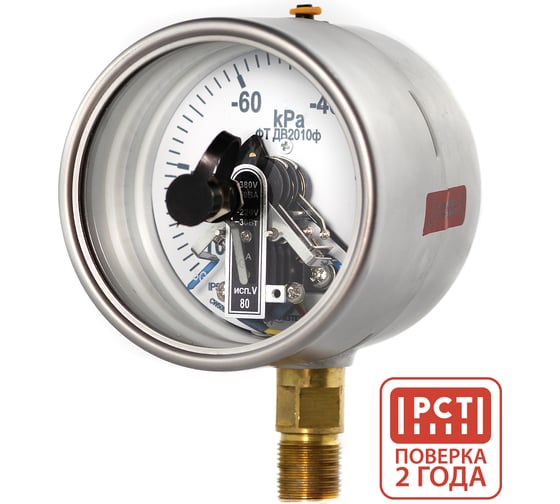

Вакуумметр ПО Физтех, АО ДВ2010ф исп V -100…0 кПа кт.1,5 d.100 IP54 M20_1,5 РШ SG 4687205622273

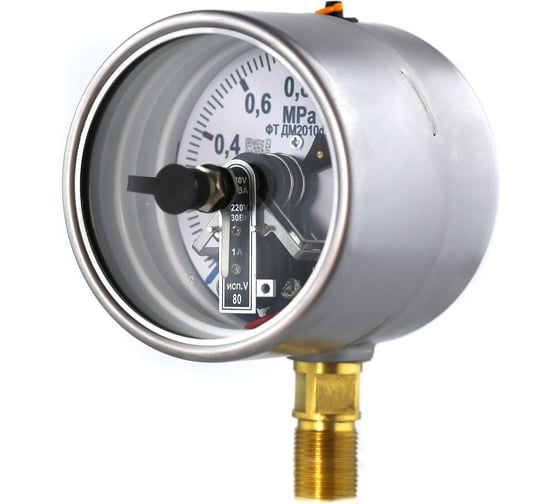

Манометры электроконтактные пылевлагозащищенные сигнализирующие ДМ2010ф IP54 предназначены для измерения избыточного давления некристаллизующихся, неагрессивных по отношению к медным сплавам сред.

Посредством сигнализирующего устройства прямого действия могут управлять внешними электрическими цепями путем их замыкания и размыкания при достижении заданного предела давления.

Обеспечивают визуальную индикацию контролируемого давления в процессе.

• Номинальный диаметр корпуса - 100 мм
• Класс точности - 1,5
• Степень пылевлагозащиты - IP54
• Резьба присоединительного штуцера - М20*1,5
• Размер квадрата под ключ, мм - РШ: 17 мм
• Расположение штуцера - радиальное
• Устойчивость к климатическим воздействиям: исполнение У2 по ГОСТ 15150-69
• Виброзащищенность: группа L3 по ГОСТ Р 52931-2008
• Средний срок службы: 10 лет

Тип контактов

• с магнитным поджатием (базовый)

Коммутируемое напряжение:

• 12-220В постоянного тока
• 12-380В переменного тока

Сила тока, не более:

• 1А для контактов с магнитным поджатием
• 0,5А для скользящих контактов

Максимальная разрывная мощность контактов:

с магнитным поджатием

• 30Вт постоянного тока
• 50ВА переменного тока

Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний:

• для контактов с магнитным поджатием +/- 4%
• для скользящих контактов +/- 2,5%

Материал корпуса: нержавеющая сталь

Обечайка:байонетная, нержавеющая сталь

Стекло: многослойное безопасное

Штуцер, трибко-секторный механизм: медный сплав

Циферблат: алюминиевый сплав, окрашенный в белый цвет
