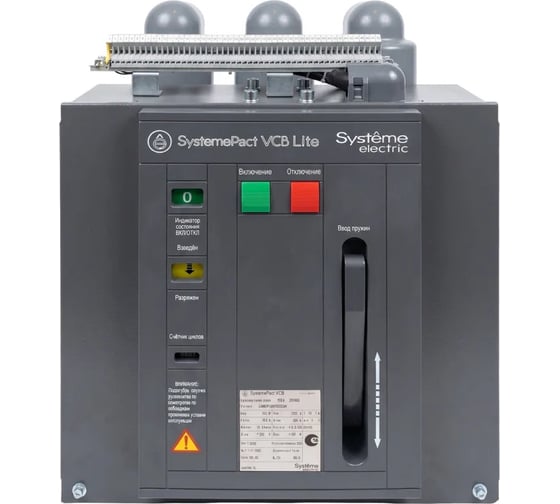

Вакуумный выключатель с пружинно-моторным приводом Systeme Electric SystemePact VCB Lite 10кВ, 630А, 25кА, AC/DC220В, 210мм, клеммный ряд, удлинитель вала LVAH10F0625V2V2MEAAB

SystemePact VCB Lite – новая линейка вакуумных выключателей, предназначенная для стационарной установки в камерах сборных одностороннего обслуживания (КСО) классов напряжения 10 (6) кВ. Выключатели обеспечивает надежную коммутацию в распределительных устройствах с минимальными эксплуатационными затратами. SystemePact VCB Lite предназначены для оснащения вновь вводимых распределительных устройств, а также для реконструкции и техническом перевооружении действующих камер КСО.

Современное распределительное устройство на базе КСО предъявляет к коммутационным аппаратам особые требования. В отличие от КРУ с выкатными элементами, где видимый разрыв обеспечивается конструкцией тележки,
в КСО аппараты монтируются стационарно, и именно к ним предъявляются повышенные требования по надежности и безопасности обслуживания. Выключатель SystemePact VCB Lite создан с учетом этих особенностей.

Вакуумный выключатель SystemePact VCB Lite комплектуется надежным пружинно-моторным приводом, размещенным внутри металлического корпуса. Корпус выполнен из конструкционной листовой стали с порошковым покрытием, обеспечивающим антикоррозионную защиту и устойчивость к внешним воздействиям. Привод отличается высокой надежностью и низким энергопотреблением, обеспечивает надежную фиксацию включенного положения с помощью механической защелки, а также допускает возможность ручного включения при отсутствии оперативного питания.

Управление приводом осуществляется с помощью встроенной рукоятки, обеспечивающей удобный ручной взвод и оперирование выключателем. Все органы управления и индикации состояния выведены на лицевую панель для оперативного доступа и контроля.

На корпусе выключателя закреплены три открытых полюса главной токоведущей цепи. Открытый полюс состоит из вакуумной дугогасительной камеры, токоведущих частей и изоляционных элементов, расположенных на опорных изоляторах. Все компоненты фиксируются на общей базе и остаются доступными для визуального контроля, диагностики и обслуживания.

Для подключения цепей управления, блокировок и сигнализации выключатель оснащен низковольтным разъемом, выполненным в виде клеммного ряда. Клеммный ряд обеспечивает надежное и удобное соединение внешних проводников, упрощая монтаж и техническое обслуживание вспомогательных цепей выключателя.
