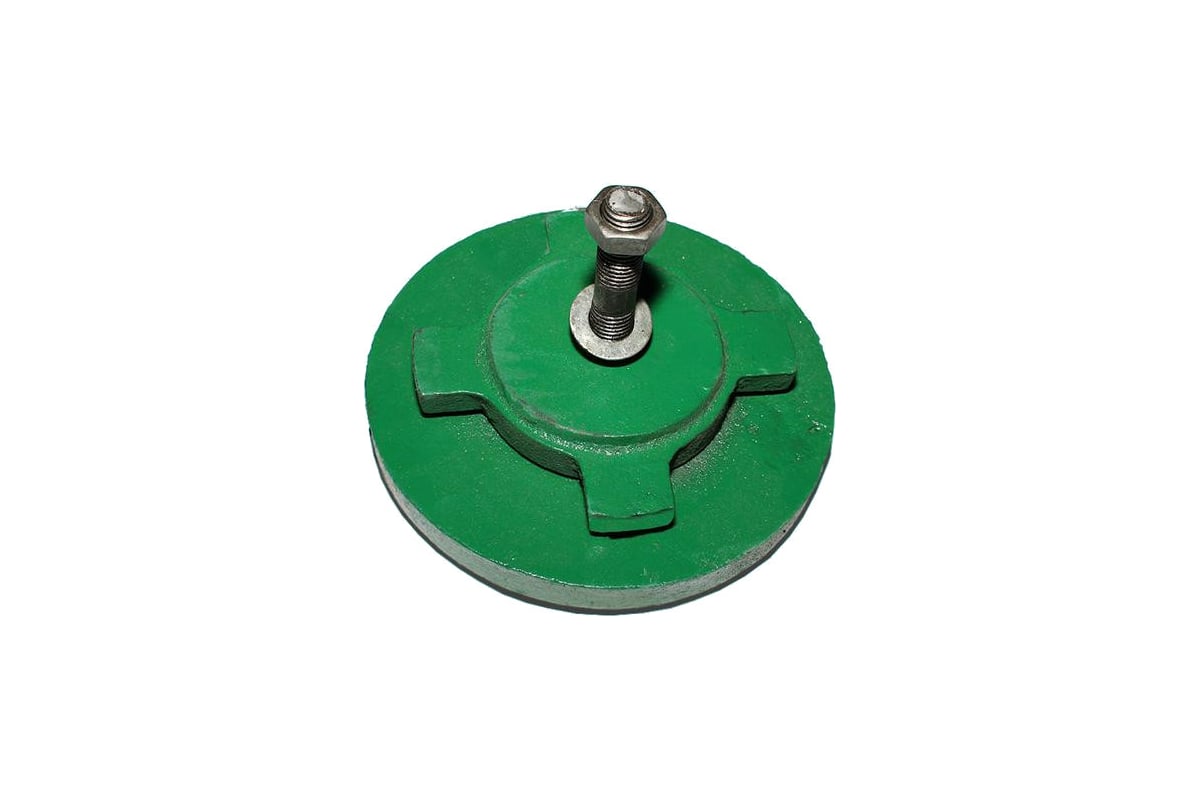

Виброопора регулируемая S78-8 (2.0 т; 190 мм; М18x100) TLX 65196

Виброопора модели S 78-8 TLX 65196 предназначена для защиты от пассивной (исходящей извне) и активной (возникающей в узлах и распространяющейся на окружающие предметы) вибрации. Принцип работы – на сжатие. Применяются в машиностроении при установке и последующей регулировке станков, узлов и агрегатов.

Модели типа S 78-8 относятся к типу равночастотных опор у которых жесткость примерно пропорциональна нагрузке, и поэтому частота собственных колебаний станка мало зависит от нагрузки на опору. Это существенно упрощает подбор опор, так как не нужно вычислять опорные реакции от массы станка, а требуется лишь определить, не превышает ли нагрузка на опору предельно допустимую.

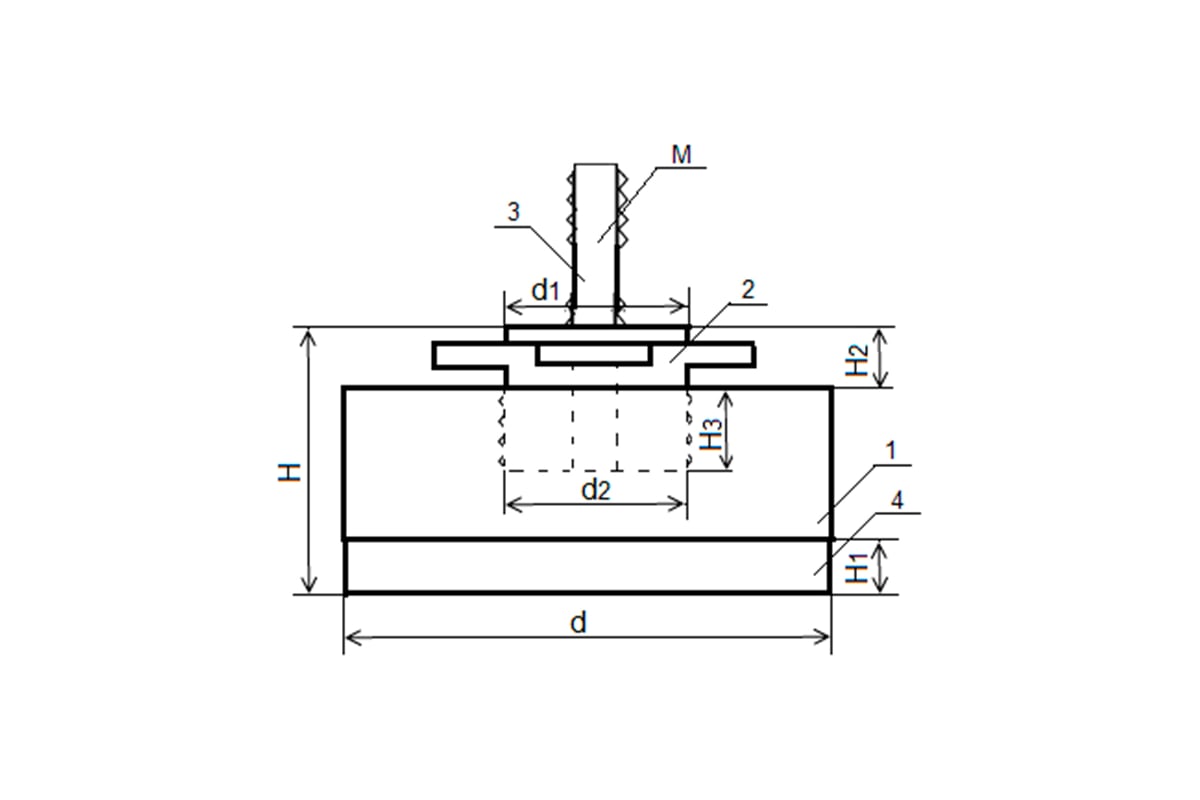

• Диаметр базовой опоры (d) - 190 мм.
• Диаметр регулируемой опоры (d1) - 90 мм.
• Диаметр посадки (d2) - М95х3.
• Высота базирования (H) - 45 мм.
• Высота виброслоя (H1) - 5 мм.
• Высота регулируемой опоры (H2) - 17 мм.
• Глубина посадки (H3) - 20 мм.
• Максимальная регулировка по высоте - не более 5 мм.
• Крепежная шпилька - М18x80.
