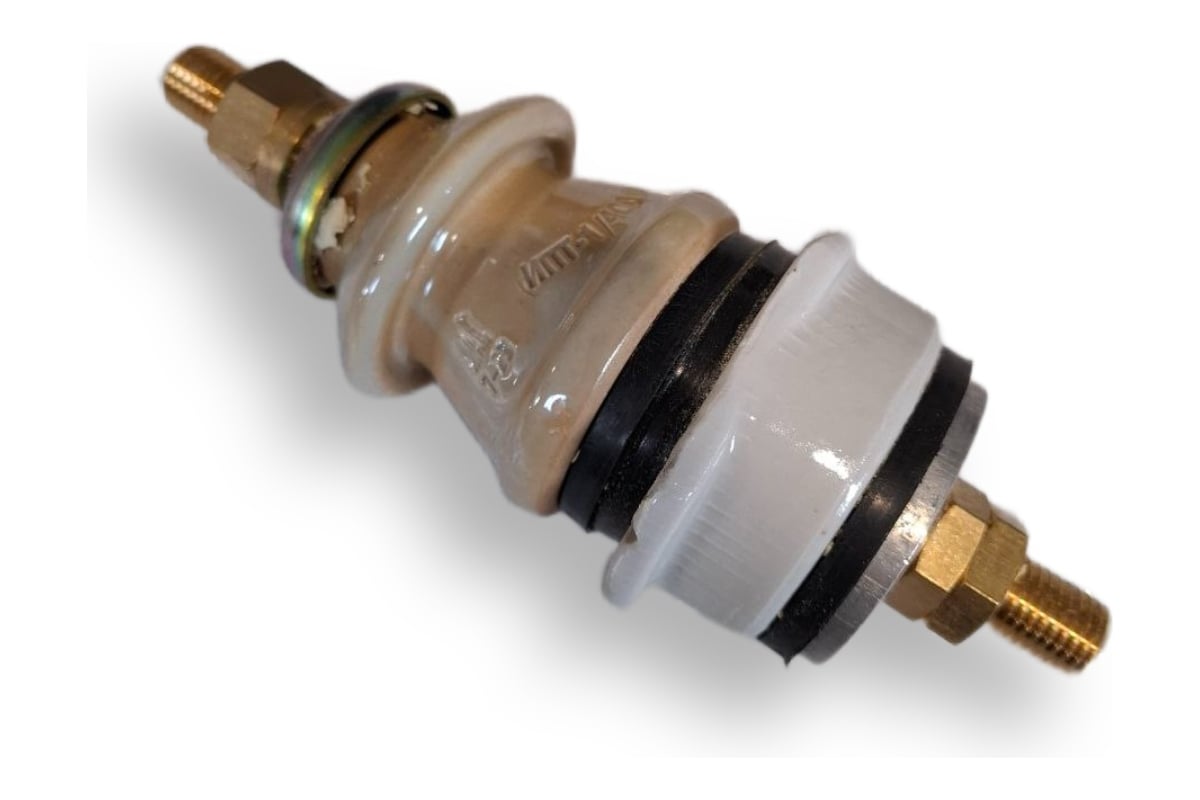

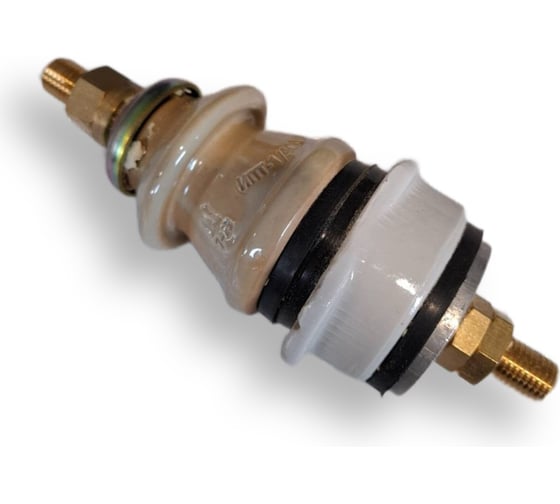

Ввод НН (ВСТ 1/400) к ТМ 250 кВа НПО НФ-00001904

Трансформаторный ввод НН ВСТ–1/400 на трансформатор (250 КВА) используется для подключения обмоток трансформатора к внешним электрическим сетям, находящихся на открытом воздухе или в закрытых шинных системах, в условиях умеренно – холодного климата. Условия установки ввода типа НН ВСТ–1/400:

• Вводы устанавливаются на стенке бака трансформатора или на его крышке.
• При установке допускается наклон от вертикали до 90 градусов.
• Внутренняя полость ввода трансформатора всегда находится под незначительным избыточным давлением (оно создается за счет уровня масла в расширителе).
• Высоковольтное оборудование применяется для присоединения вводов силовых трансформаторов к проводникам внешних электросетей. Эксплуатация осуществляется под давлением трансформаторного масла в расширителе.

  Ввод НН состоит из следующих элементов:
• фарфоровый изолятор;
• токоведущий стержень;
• детали и опорные элементы для уплотнений;
• крепление (гайки и шайбы).
