Гарантия производителя 1 год
Напряжение:380 В
Размер рабочего стола:500х1000 мм
Max частота вращения шпинделя:12000 об/мин
Мощность (Вт):7500
Точность позиционирования:0.008 мм
Вес нетто:6200 кг
Все характеристикиПод заказ
7 250 000 ₽
-30% для бизнеса
на первый заказ
Спишите до 2 175 000 ₽ бонусами
Начислим 72 500 бонусов

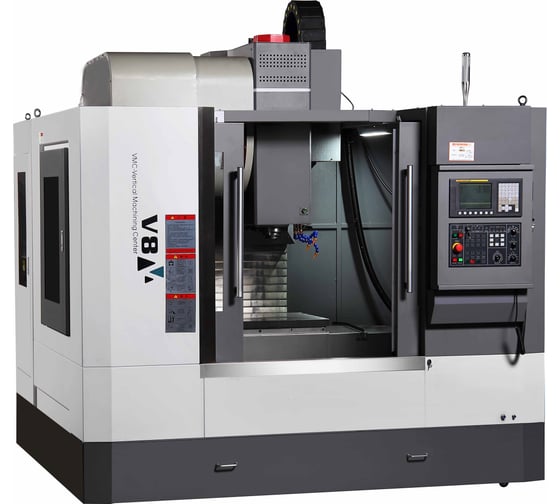

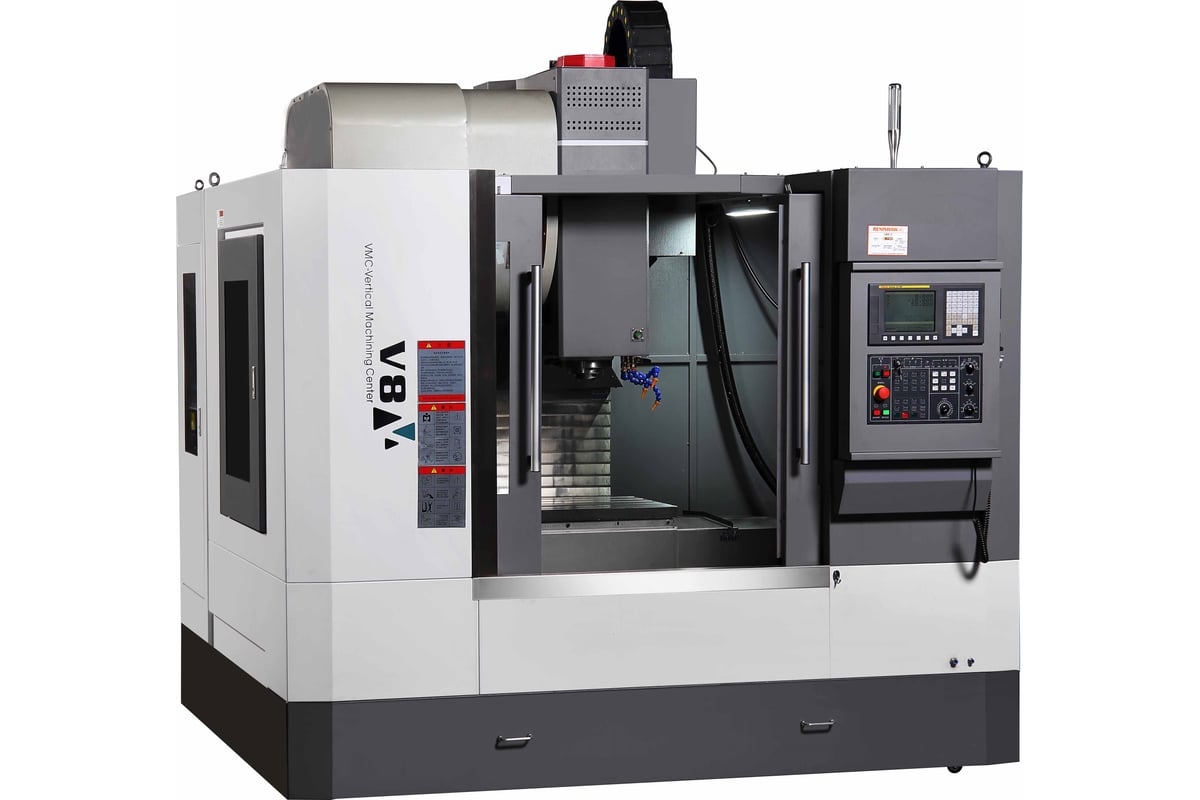

Высокоскоростной 4-х осевой обрабатывающий центр с системой FANUC 0i MF CNC MACHINERY V8 CNC4V8 находит применение во многих отраслях промышленности. Изделие справляется с высокоточной обработкой различных материалов, серийной обработкой, а также выполнением последовательностей операций.
Двукратная термическая обработка обеспечивает увеличение прочности компонентов изделия и повышает качество производственного процесса.
Детали для станка производятся на заводах известных европейских брендов, что гарантирует точность и стабильную работу изделия при продолжительной эксплуатации. Программное обеспечение SolidWorks используется для оптимизации производственного процесса компонентов.
Высокая производительность и качество изделия допускают работу машины в военной, автомобильной и металлургической промышленности. Также при помощи оборудования можно создавать пресс-формы, контрольно-измерительную технику и многое другое.
Технические характеристики обрабатывающего центра CNC MACHINERY V8
Преимущества обрабатывающего центра CNC MACHINERY V8
- Расстояние от колонны до центра шпинделя: 623 мм;
- Диапазон расстояний от поверхности рабочего стола до шпинделя: 120-700 мм;
- Шпиндель: BT40;
- Cкорость вращения шпинделя : 20 - 12 000 об/мин;
- Трансмиссия шпинделя: Прямой привод;
- Модель главного электродвигателя: βii8/ 12000;
- Номинальная мощность главного серводвигателя: 7,5 КВт;
- Мощность главного серводвигателя в первые 30 мин. Работы: 11 КВт;
- Номинальный крутящий момент главного серводвигателя: 35.8 Nm;
- Тип динамической балансировки частей шпинделя: G1;
- Точность торцевого биения шпинделя: 0,005 мм;
- Точность радиального биения шпинделя: 0.003 мм;
- Стандарт держателя инструментов: MSA403 /BT40;
- Модель подающего двигателя по оси Х/Y: βisC 12 / 3000;
- Максимальная скорость подающего двигателя по оси X/Y: 3000 об/мин;
- Номинальная мощность подающего двигателя по оси X/Y: 1,8 КВт;
- Номинальный выходной крутящий момент подающего двигателя по оси X/Y : 11 Nm;
- Модель подающего двигателя по оси Z: βisC 22B/3000;
- Максимальная скорость подающего двигателя по оси Z: 3000 об/мин;
- Номинальная мощность подающего двигателя по оси Z: 3 КВт;
- Номинальный выходной крутящий момент подающего двигателя по оси Z: 20 Nm;
- Скорость подачи по оси X/Y : 48 000 мм/мин;
- Скорость подачи по оси Z : 36 000 мм/мин;
- Скорость резания материала: 15 000 мм/мин;
- Тип инструментального магазина: Манипулятор;
- Емкость инструментального магазина: 24 инструментов;
- Максимальный диаметр инструмента: 78 мм;
- Максимальный диаметр инструмента, при условии отсутствия в магазине соседних инструментов : 120 мм;
- Допустимый вес всех инструментов в инструментальном магазине: 8 кг;
- Допустимая максимальная длина инструмента: 300 мм;
- Время смены инструмента: 1,5 сек;
- Путь смены инструмента: Вперед/реверс;
- Электрическая мощность машины: 20 КВА;
- Потребление охлаждающего насоса: 40 л/мин;
- Требование к электрической мощности: 380В±10% 50Гц;
- Требование к температуре окружающей среды: 0-40;
- Требование к относительной влажности: 20% ~ 80%;
- Экран машины: Полный защищающий экран;
- Диаметр планшайбы стола – 320 мм;
- Ширина Т-образного паза стола – 14H7 мм;
- Дискретность поворота – 0,001 градус;
- Точность индексирования при повороте - 15 сек;
- Повторяемость индексирования при повороте - 4 сек;
- Максимальная вертикальная нагрузка на стол (при повороте) - 175 кг;
- Максимальная горизонтальная нагрузка на стол (при повороте) - 350 кг;
- Максимальная радиальная нагрузка (при зафиксированном столе) - 2500 кг.
Гарантия производителя 1 год
на товары CNC MACHINERY
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
CNC MACHINERY
Китай — родина бренда
Китай — страна производства
Комплектация
- Контроллер: FANUC;
- Серводвигатель: FANUC;
- Сервопривода шпинделя: FANUC;
- Электропривод: FANUC;
- Подшипник шпинделя: NSK;
- Инструментальный магазин: OKADA;
- Контргайка: YINSH;
- Теплообменник: WENHENG;
- Электрические комплектующие: SCHNEIDER/ AIRTAC;
- Система охлаждения заготовки;
- Система автоматического отключения;
- Теплообменник электрического шкафа;
- Защитный щит;
- Автоматическая система смазки;
- Интерфейс RS232;
- Портативный пневматический пистолет для удаления мусора;
- Анкерные болты и колодки;
- 4-ая ось – CNC320R;
- Упаковка.
Информация об упаковке
Единица товара: Штука
Вес, кг: 6400
Длина, мм: 2540
Ширина, мм: 2391
Высота, мм: 2640
