Name: Высокоскоростной обрабатывающий центр с системой FANUC 0i MF CNC MACHINERY V10 CNCV10
Brand: CNC MACHINERY
Price: 7130000 RUB
Availability: PreOrder

Код товара: 15835728

0 отзывов

Гарантия производителя 1 год

Высокоскоростной обрабатывающий центр с системой FANUC 0i MF CNC MACHINERY V10 CNCV10 1

Напряжение:380 В

Размер рабочего стола:600х1200 мм

Max частота вращения шпинделя:10000 об/мин

Мощность (Вт):11000

Точность позиционирования:0.008 мм

Вес нетто:6800 кг

Все характеристики

Под заказ

7 130 000 ₽

Высокоскоростной обрабатывающий центр с системой FANUC 0i MF CNC MACHINERY V10 CNCV10 используется для профессиональной обработки металлических заготовок. Изделие представляет собой прочную конструкцию с минимальным уровнем биения всех вращающихся компонентов.

Детали для станка производятся на заводах известных европейских брендов, что гарантирует точность и стабильную работу изделия при продолжительной эксплуатации. Программное обеспечение SolidWorks используется для оптимизации производственного процесса компонентов.

Высокая производительность и качество изделия допускают работу машины в военной, автомобильной и металлургической промышленности. Также при помощи оборудования можно создавать пресс-формы, контрольно-измерительную технику и многое другое.

Особенности обрабатывающего центра CNC MACHINERY V10

	Объемная зона обработки Большой размер зоны обработки позволяет создавать габаритные детали при помощи CNC MACHINERY V10 CNCV10.
	Подробная панель управления Удобная панель управления обеспечивает полноценный контроль над станком и создает идеальные условия для сложной обработки.

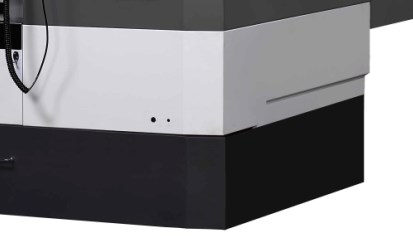

	Прочное основание Серый чугун используется для создания опорных компонентов станка - этот материал удобен за счет минимального восприятия вибраций.
	Верхнее расположение двигателя Двигатель располагается в верхней части станка - это уменьшает вероятность перегрева любых компонентов и повышает качество работы.

Технические характеристики обрабатывающего центра CNC MACHINERY V10

Напряжение

380 В

Размер рабочего стола

600х1200 мм

Max частота вращения шпинделя

10000 об/мин

Мощность (Вт)

11000

Скорость рабочей подачи

36000 мм/мин

Точность позиционирования

0.008 мм

Точность (повторяемость)

0.005 мм

Количество инструмента в сменщике

24 шт

Перемещение (ось Z)

630 мм

Перемещение (ось Х)

1000 мм

Перемещение (ось Y)

600 мм

Расстояние шпиндель-стол

750 мм

Размер Т-образного паза

18 мм

Max нагрузка на стол

800 кг

Габариты без упаковки

3000х2350х2800 мм

Вес нетто

6800 кг

Преимущества обрабатывающего центра CNC MACHINERY V10

Расстояние от колонны до центра шпинделя: 667 мм;
Диапазон расстояний от поверхности рабочего стола до шпинделя: 120-750 мм;
Шпиндель: BT40;
Cкорость вращения шпинделя : 20 - 10 000 об/мин;
Трансмиссия шпинделя: Прямой привод;
Модель главного электродвигателя: βii12/ 10000;
Номинальная мощность главного серводвигателя: 11 КВт;
Мощность главного серводвигателя в первые 30 мин. Работы: 15 КВт;
Номинальный крутящий момент главного серводвигателя: 52.5 Nm;
Тип динамической балансировки частей шпинделя: G1;
Точность торцевого биения шпинделя: 0,005 мм;
Точность радиального биения шпинделя: 0.003 мм;
Стандарт держателя инструментов: MSA403 /BT40;
Модель подающего двигателя по оси Х/Y: βisC 22 / 3000;
Максимальная скорость подающего двигателя по оси X/Y: 3000 об/мин;
Номинальная мощность подающего двигателя по оси X/Y: 3 КВт;
Номинальный выходной крутящий момент подающего двигателя по оси X/Y : 20 Nm;
Модель подающего двигателя по оси Z: βisC 22B/3000;
Максимальная скорость подающего двигателя по оси Z: 3000 об/мин;
Номинальная мощность подающего двигателя по оси Z: 3 КВт;
Номинальный выходной крутящий момент подающего двигателя по оси Z: 20 Nm;
Скорость подачи по оси X/Y : 36 000 мм/мин;
Скорость подачи по оси Z : 30 000 мм/мин;
Скорость резания материала: 15 000 мм/мин;
Тип инструментального магазина: Манипулятор;
Емкость инструментального магазина: 24 инструментов;
Максимальный диаметр инструмента: 78 мм;
Максимальный диаметр инструмента, при условии отсутствия в магазине соседних инструментов : 120 мм;
Допустимый вес всех инструментов в инструментальном магазине: 8 кг;
Допустимая максимальная длина инструмента: 300 мм;
Время смены инструмента: 1,5 сек;
Путь смены инструмента: Вперед/реверс;
Электрическая мощность машины: 20 КВА;
Потребление охлаждающего насоса: 40 л/мин;
Требование к электрической мощности: 380В±10% 50Гц;
Требование к температуре окружающей среды: 0-40;
Требование к относительной влажности: 20% ~ 80%;
Экран машины: Полный защищающий экран;
Диаметр планшайбы стола – 320 мм;
Ширина Т-образного паза стола – 14H7 мм;
Дискретность поворота – 0,001 градус;
Точность индексирования при повороте - 15 сек;
Повторяемость индексирования при повороте - 4 сек;
Максимальная вертикальная нагрузка на стол (при повороте) - 175 кг;
Максимальная горизонтальная нагрузка на стол (при повороте) - 350 кг;
Максимальная радиальная нагрузка (при зафиксированном столе) - 2500 кг.
