Замок Смаля TOR ZS 2 1008922

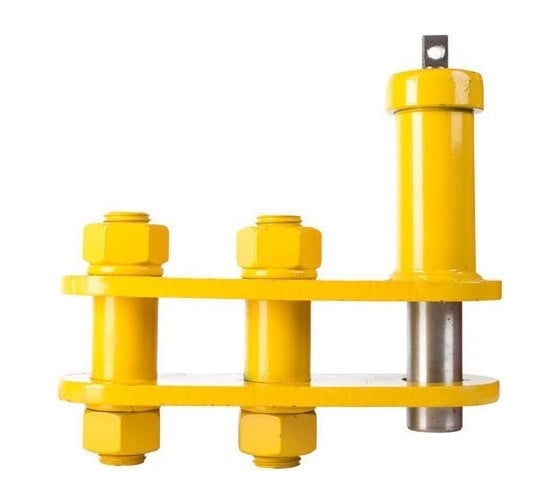

Замок Смаля TOR ZS 2 1008922 - штырево-строповый механизм для использования совместно с канатным, цепным, текстильным грузоподъемным оборудованием в качестве захвата. Изделие удобно для работы с материалами в стесненных пространствах, на удалении, высоте.

Конструкция изделия включает:

• пару штампованных пластин (щек) из стали с тремя отверстиями каждая;
• втулку, запрессованную в нижнее сквозное отверстие одной из пластин;
• стакан для движущегося штыря, устанавливаемый в нижнее отверстие свободной щеки;
• штырь, соединяющий центрирующую втулку с отверстием противоположной пластины;
• пружину с опорой на внутреннее пространство стакана;
• пару осей из стали для свободных соосных отверстий;
• гайки с шайбами пружинного типа для фиксации осей;
• накидную гайку для закрепления пружины в сжатом виде, снабженную отверстием для канатной оттяжки;
• канатную оттяжку, позволяющую дистанционно удалять подвижную деталь из нижнего просвета.

Фиксация перемещаемых материалов выполняется посредством их обвязки петлей специальной конфигурации либо с использованием технологических проушин. Освобождение грузов происходит при изменении положения подвижного штыря оттяжкой.

Дополнительные технические характеристики:

• Высота (мм) 170
• Ширина (мм) 221
• Ширина между пластинами (мм) 45
• Ширина пластины (мм) 65
• Длина по центру болта (мм) 80
• Особое свойство - штырево-строповый механизм
• Материал корпуса - сталь
