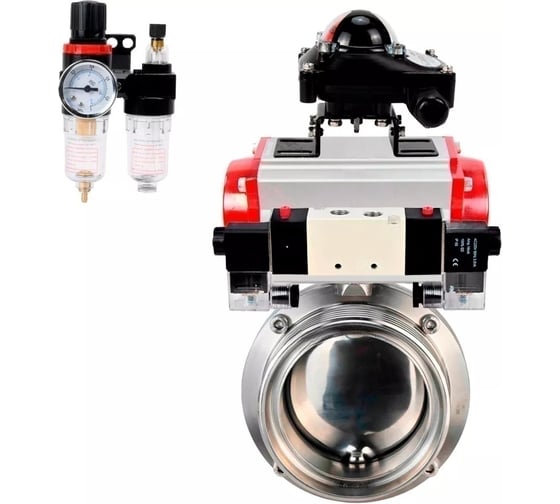

Затвор дисковый DN.ru 304-304-EPDM Ду32 Ру10 пищ.нерж.сталь, пневмопривод, пневмораспределитель, БКВ, БПВ D050-75564

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Приводы пневматические DN.ru поворотные двойного действия PA-DA-XXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы.

Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические характеристики затвора дискового поворотного DN.ru 304-304-EPDM-2W-T-H Ду32 Ру10 резьбового, пищевая нержавеющая сталь 304, EPDM:

• Тип затвора - поворотный дисковый
• Модель арматуры - 304-304-EPDM-2W-T-H
• Диаметр - 32 мм
• Давление номинальное - 10 бар
• Среда - вода, пар, нейтральные среды
• Температура рабочей среды - от -20 до +135°C
• Применение - Пищевая промышленность
• Цвет затвора - серый
• Тип присоединения - муфтовый (резьбовой)
• Управление - С пневмоприводом
• Класс герметичности - A
• Условная пропускная способность - 25 м3/ч
• Крутящий момент - 10 Нм
• Квадрат штока - 8x8 мм
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Страна производитель - Россия
• Вес арматуры - 1.57 кг
• Общий вес - 4.405 кг

Технические характеристики поворотного пневмопривода DN.ru двойного действия DA-065:

• Модель привода - DA-065
• Наличие ручного дублера - нет
• Тип пневмопривода - двойного действия
• Номинальное давление - 12 бар
• Рабочее давление - 2...8 бар
• Рабочая среда - фильтрованный сжатый воздух
• Максимальный диаметр частиц - менее 30 мкм2
• Температура рабочей среды - от–20 до +80°C
• Диапазон регулировки - ± 5° для вращения при 0° и 90°
• Подача воздуха - G1/4
• Крутящий момент - 44 Нм
• Тип ISO-фланца - F05/F07
• Квадрат штока - 14х14 мм
• Вес привода - 2 кг
• Страна производитель привода - Китай

Технические характеристики пневмораспределителя DN.ru PND1-S2EM-52-2-T10-220VAC:

• Модель пневмораспределителя - PND1-S2EM-52-2-T10-220VAC
• Тип пневмораспределителя - золотниковый
• Максимальное давление - 12 бар
• Рабочее давление - 1.5 ÷ 8 бар
• Рабочая среда - очищенный воздух (тонкость очистки 40 мкм)
• Температура окружающей среды - от -5 до +50 ⁰C
• Частота срабатывания - 5 циклов/с
• Степень защиты - IP65
• Управление - двустороннее электромагнитное
• Материал корпуса - алюминевый сплав и технополимер
• Время отклика - 0,05 с
• Диаметр рабочих каналов - 3/8"
• Напряжение питания - 220В
• Вес пневмораспределителя - 1.2 кг

Технические характеристики блока концевых выключателей DN.ru APL-210N:

• Модель блока концевых выключателей - APL-210N
• Защита - всепогодный IP65
• Температура окружающей среды - от -40°C до +80°C
• Резьба кабельного ввода - 2 x NPT1/2”
• Клеммная колодка - 8 ячеек 0.08-2.6мм2
• Напряжение - 12В, 24В, 38В, 48В, 110В, 220В, 250В
• Датчик - 2 SPDT электромеханических микровыключателя OMRON V151-1C25
• Внешнее покрытие - Полиэстеровое покрытие (чёрный)
• Вал - Стандартный (17 мм)
• Вес - 0.22 кг

Технические характеристики блока подготовки воздуха DN.ru APU1-10-40-V08:

• Рабочее давление - 8 бар
• Максимальное давление - 10 бар
• Регулируемый диапазон давления - 0.5...9 бар
• Давление разрушения - 15 бар
• Рабочая температура - от -5°C до +60°C
• Подсоединение воздуха - 1/4"
• Размер фильтруемых частиц - 40 мкм
• Вязкость масла - ISO VG 32
• Вес - 0.395 кг
