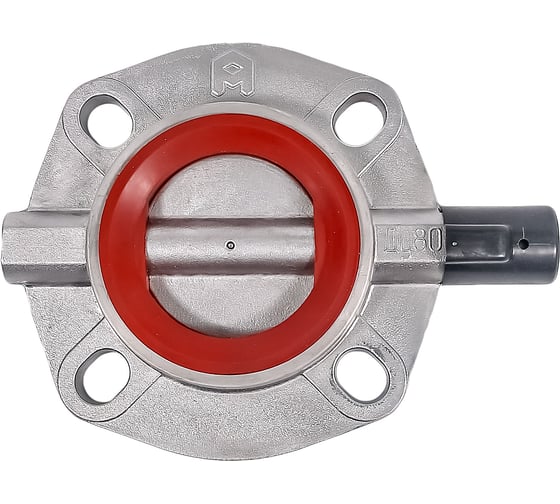

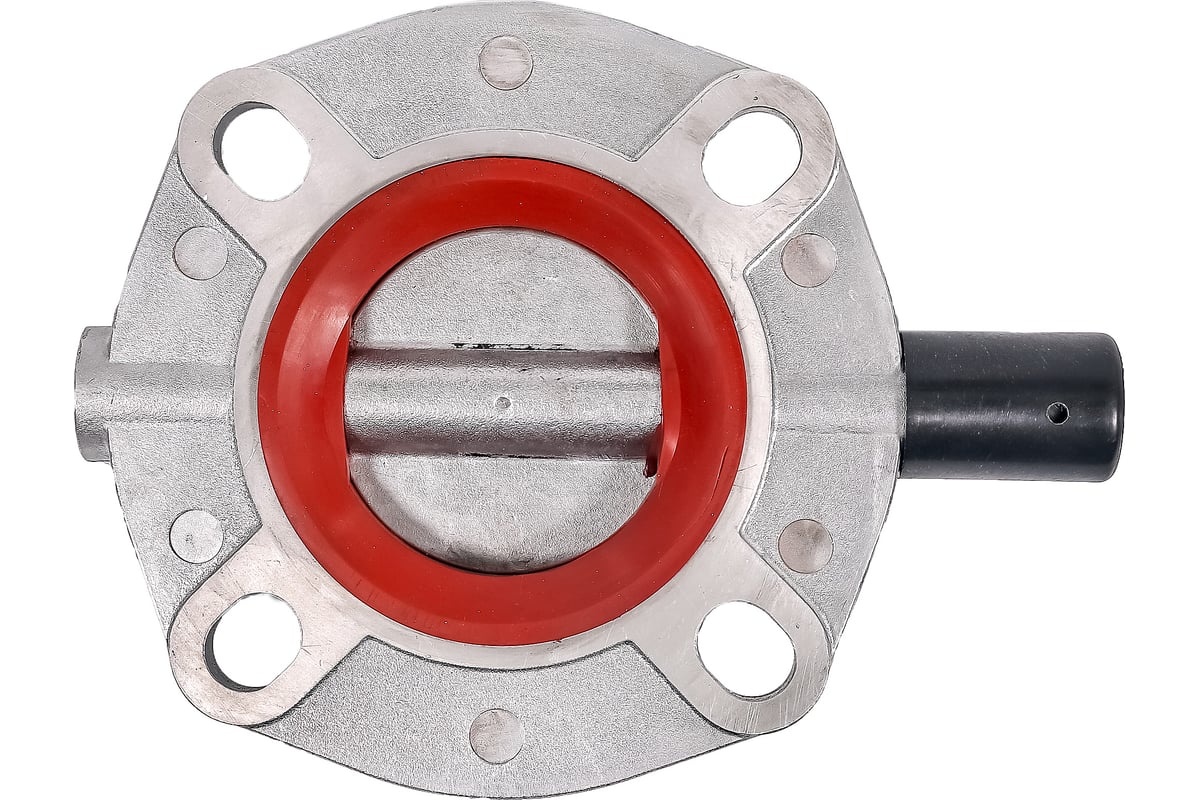

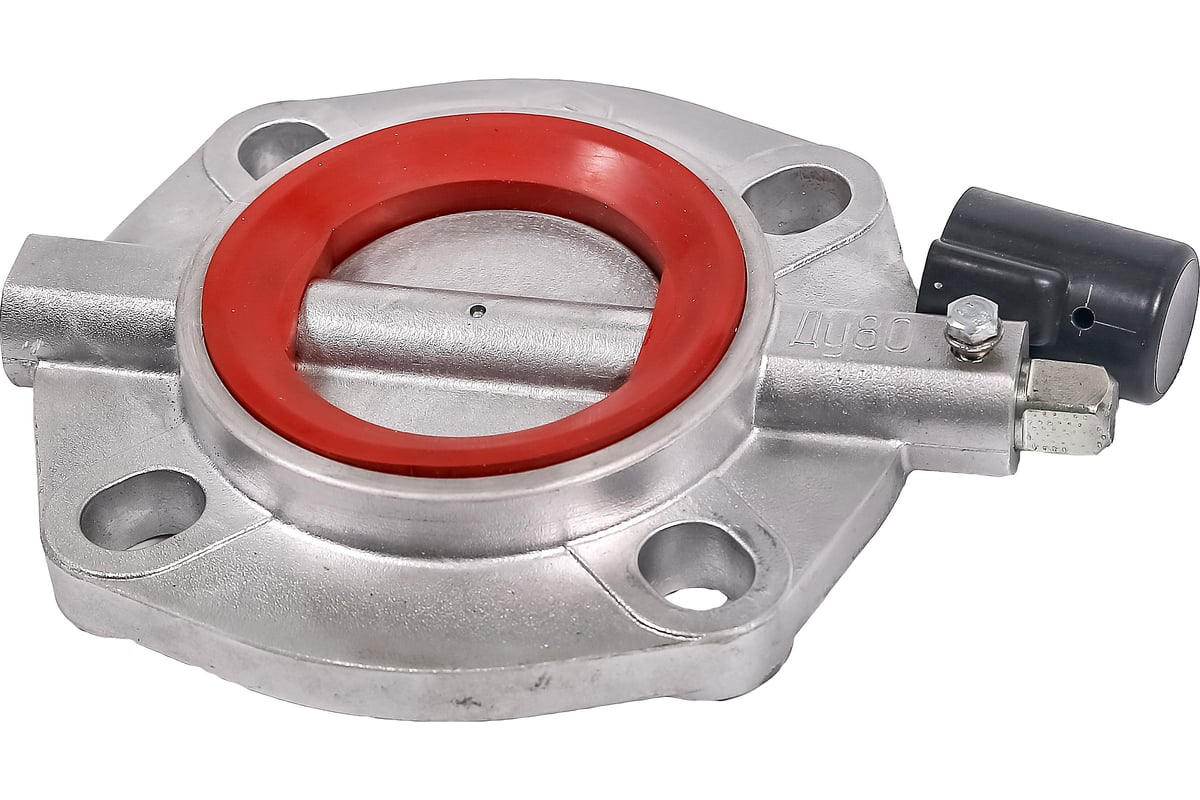

Затвор дисковый поворотный ATF ДУ 80 (C) ZDP-DU-80C

Дисковый поворотный затвор предназначен для использования в системах трубопроводов, циркуляционной системе буровых установок, емкостях, резервуарах, цистернах, газораспределительных станциях и т.д. в местах прохода сырой нефти, газа, нефтегазоводяной смеси, нефтепродуктов, в. т.ч. бензинов, дизельного топлива.

Затворы могут устанавливаться как в середине (рассечке), так и на концах трубопроводов, в емкостях, резервуарах, цистернах, газораспределительных станциях в качестве запорных устройств, не требующих специального обслуживания.


• Тип затвора - ЗДП-80
• Условный проход ЗДП - 80 мм
• Номинальное рабочее давление PN, МПа (кгс/см2 ) - 0,63 (6,3)
• Допустимый крутящий момент на рычаге (рукоятке) не более, кгс*м - 3
• Усилие на рычаге не более, кгс - 11,5
• Эффективное пропускное сечение не менее, мм2 - 3700
• Класс герметичности - А (нет видимых протечек)
• Испытательное давление на герметичность и плотность, (кгс/см2 ) - 6,3+0,6
• Температура рабочей среды - от -60°С до +100°С
• Открытие и закрытие затвора производится при температурах рабочей среды - Не ниже -300С
• Масса, кг, не более - 1,5
• Количество присоединительных отверстий - 4
• Материал уплотнения - Силикон
• Материал корпуса - Алюминиевый литейный сплав АК9ч
• Контрольные испытания проходит 100% продукции
• Визуальный контроль
• Инструментальный контроль на предмет соответствия КД;
• Испытание на герметичность повышенным давлением в 6,3 кгс/см2 в течении 1 минуты
• Проверка на функциональность (работоспособность)
