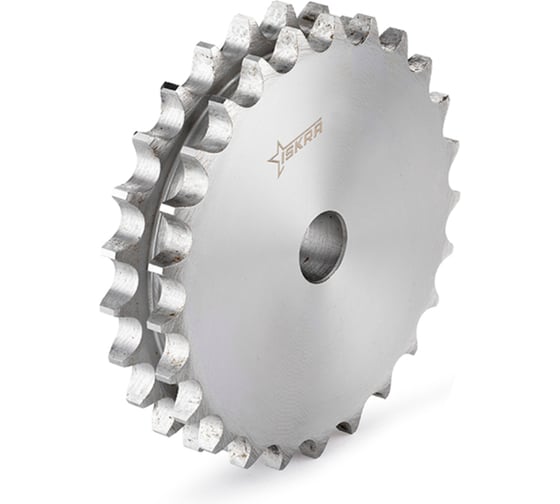

Звездочка без ступицы ISKRA под расточку для цепи 08B-2, 1/2 x 5/16, Z=24 CD09024-ISKRA

Звездочка без ступицы под расточку для цепи 08B-2, 1/2" x 5/16", Z=24 CD09024 ISKRA – это двухрядная звездочка, произведенная из стали С45Е. Применяются в цепной передаче с двухрядной цепью 08B-2. Вместе с цепью она обеспечивает надежное сцепление всех элементов движущего механизма между собой.

Звездочка без ступицы под расточку используется в промышленных станках, спецтехнике, и на различных производствах.

• Диаметр внутреннего отверстия D, мм 16
• Диаметр делительной окружности z1 Dp, мм 97,29
• Диаметр наружный звездочки z1 De, мм 101.8
• Диаметр ролика цепи, мм 8,51
• Материал сталь C45 E
• Радиус зуба звездочки r, мм 13 Шаг, мм 12.7
• Ширина зуба h2, мм 21
• Ширина зуба L, мм 7
• Ширина фаски зуба C, мм 1.3
