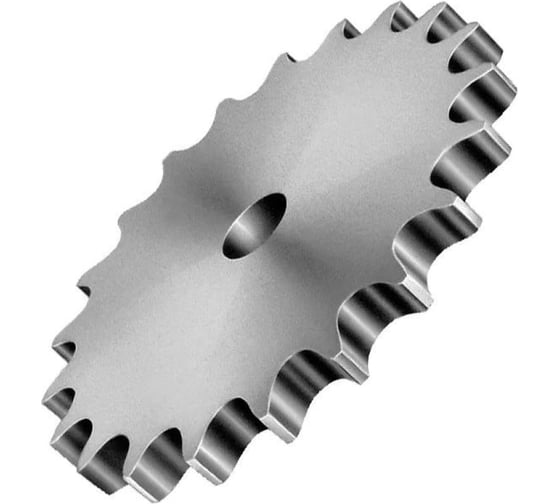

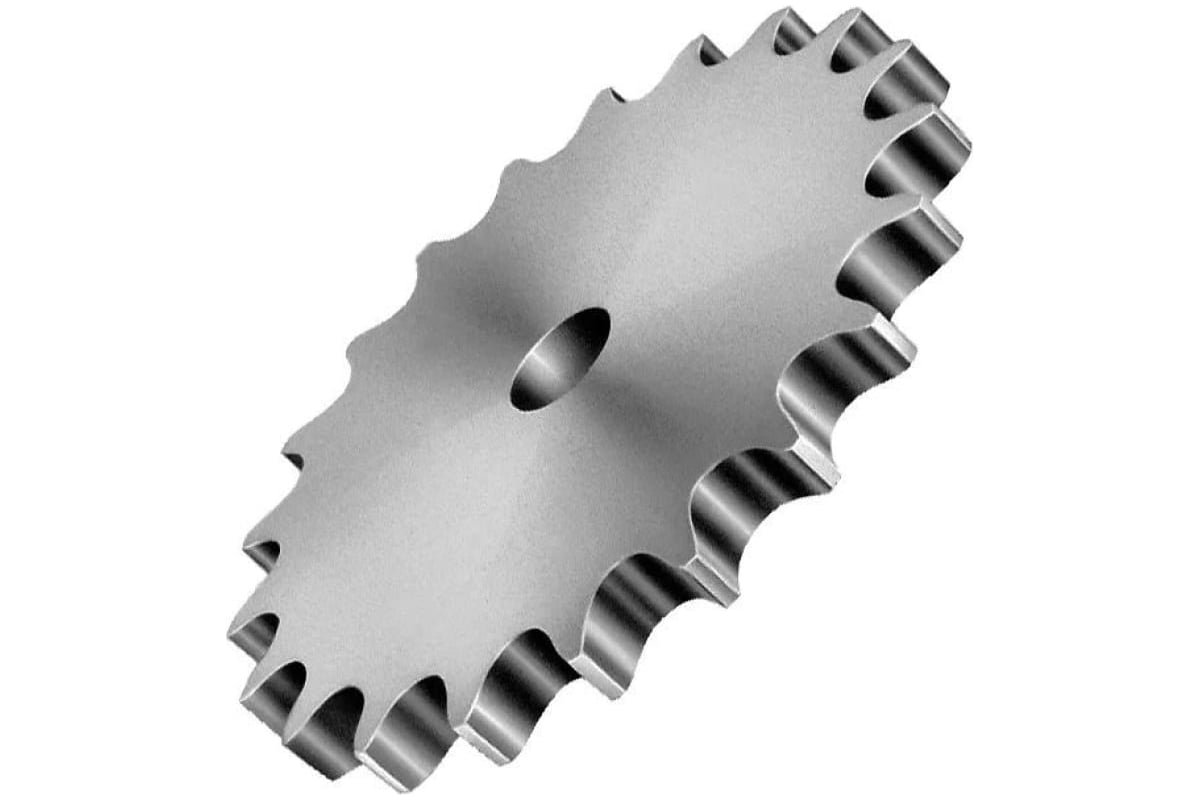

Звездочка без ступицы под расточку ISKRA для цепи 10B-1, Z=50, 5/8" x 3/8" CS10050 (PHS 10B-1A50

Звездочка без ступицы под расточку для цепи представляет собой однорядную звездочку и применяется в цепной передаче на различных производствах, в промышленных станках и спецтехнике. Предназначена для обеспечения надежного сцепления всех элементов движущего механизма между собой. Производится из стали С45Е.

• Количество зубьев - 50
• Ширина зуба - 9,1 мм
• Внешний диаметр - 260,3 мм
• Шаг цепи - 15,875 мм
• Вес - 3,45 кг
• Диаметр внутреннего отверстия D, мм: 20
• Диаметр наружный звездочки z1 De, мм: 260,3
• Диаметр делительной окружности z1 Dp, мм: 252,82
• Ширина зуба h1, мм: 9,1
• Посадка на вал под расточку
• Количество рядов 1
• Для цепи 10B-1
• Размер цепи 5/8"x3/8"
• Шаг, мм: 15,875
• Внутренняя ширина звена цепи, мм: 9,65
• Материал сталь
• Диаметр ролика цепи, мм: 10,16
• Радиус зуба звездочки r, мм: 16
• Ширина фаски зуба C, мм: 1,6
