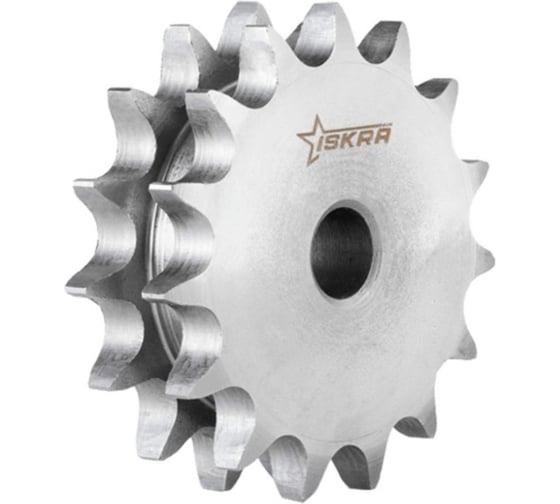

Звездочка двойная ISKRA для однорядных цепей: 16B-1, Z=17, PHS16B-1DSA17, DS12017-ISKRA

Звездочка двойная для однорядных цепей применяется в цепной передаче с однорядной цепью 16B-1.

Основная особенность двойной звездочки — это равномерный износ зубьев. Благодаря этому достигается максимальная плавность цепного хода.

• Диаметр D, мм 20
• Диаметр внутреннего отверстия D, мм 20
• Диаметр Dp, мм 138.22
• Диаметр De, мм 149
• Материал сталь C45E
• Количество рядов 1
• Количество зубьев 17
• Радиус зуба звездочки r, мм 26
• Размер F, мм 47,3
• Размер цепи, дюйм 1x0,67
• Размер Db, мм 113
• Размер F1, мм 31,1
• Посадка на вал под расточку
• Ступица нет
• Ширина C, мм 2,5
• Ширина зуба h2, мм 63.5
• Ширина зуба, мм 15,8
