Звездочка с готовым отверстием d=20 для цепи 08B-1, Z=16, со ступицей, с калеными зубьями ISKRA PS09T16-K20-ISKRA

Звездочка специального стандарта со ступицей – это однорядная звездочка, произведенная из стали С45Е. Применяется в цепной передаче с однорядной цепью. Данный тип звездочек отличается от стандартных моделей звёздочек для приводных систем «специальным стандартом», определяющим тип посадки элемента на вал или на ось. Под этим термином подразумевается уникальная крепежная система, использующая специальные допуски и шпоночную фиксацию. Прошедшая индукционную закалку (значение твердости 45-55 HRC), звездочка специального стандарта имеет подготовленное отверстие для посадки на вал со шпоночным пазом, проходящим по центральной линии зуба, что и является главной отличительной особенностью данного элемента. Она имеет в ступице два резьбовых отверстия под зажимные винты (винты поставляются в комплекте).

Высота шпоночного паза T, мм - 2.8

Диаметр внутреннего отверстия D, мм - 20

Диаметр ступицы d, мм - 50

Диаметр делительной окружности z1 Dp, мм - 65,1

Диаметр наружный звездочки z1 De, мм - 69.5

Материал - сталь C45E

Количество рядов - 1

Метрическая резьба стопорного винта M, мм - 5

Количество зубьев - 16

Для цепи - 08B-1

Радиус зуба звездочки r, мм -13

Общая ширина H, мм - 28

Посадка на вал стопорный винт м5, шпонка 6х2,8

Ступица - да

Ширина фаски зуба C, мм - 1.3

Ширина зуба h1, мм - 7.2

Ширина шпоночного паза b, мм - 6

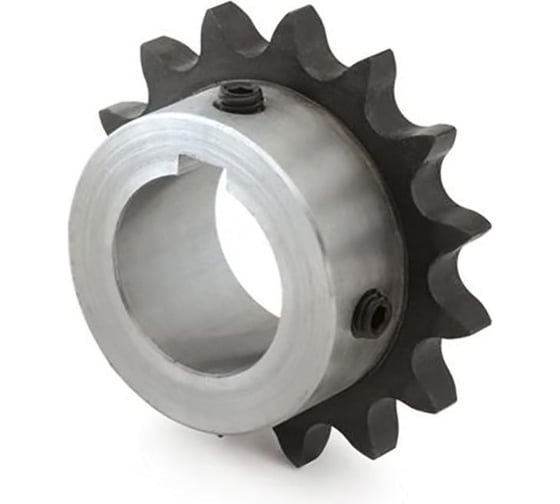

Внимание! Иллюстративное фото! Параметры товара представлены в таблице технических характеристик.
