Как починить гирлянду: простые советы мастера по устранению неисправностей

Содержание

• Принцип работы гирлянды
• Схемы подключения светодиодов
• Что потребуется для ремонта
• Частые варианты поломок: ремонт гирлянды

Гирлянда – неизменный атрибут любого праздника. Мерцающие огоньки помогут создать уютную атмосферу. С ее помощью можно украсить елку, окно, стену или дом.

Праздник может омрачить неожиданная поломка гирлянды. Самый простой выход из ситуации – купить новое украшение. Но и старую гирлянду жалко выбрасывать.

Клиент нашего магазина инженер-технолог промышленного предприятия Дмитрий Малинин помог разобраться, как починить светодиодную гирлянду самостоятельно.

Принцип работы гирлянды

1. Подача переменного тока

Гирлянда подключается к электросети через стандартную вилку и питающий кабель.

2. Выпрямление напряжения

Когда переменный ток попадает в гирлянду, его необходимо преобразовать в постоянный ток. Для этого используются диодный мост и резисторы.

3. Установка режима работы

При нажатии кнопки микроконтроллер замыкает цепь и активирует соответствующий режим: постоянное свечение, мигание, плавный переход между цветами и т.д.

4. Фильтрация помех

Конденсатор сглаживает колебания и устраняет помехи в сети.

5. Подача тока к светодиодам

Тиристоры управляют током, который поступает к светодиодам.

Схемы подключения светодиодов

Последовательная

Светодиоды подключены к одному проводу последовательно друг за другом. Второй провод соединяет конечный светодиод с источником питания и имеет разрывы цепи в местах подключения промежуточных диодов.

Если один светодиод выходит из строя, вся гирлянда перестает работать.

Параллельная

Каждый светодиод или группа светодиодов подключаются напрямую к источнику питания.

Каждый элемент работает независимо от остальных. Если один из них выходит из строя, остальные продолжают светиться.

Что потребуется для ремонта

• Канцелярский нож
• Паяльник
• Паяльная кислота
• Припой
• Резиновые перчатки
• Защитные очки
• Изолента
• Отвертка

Частые варианты поломок: ремонт гирлянды

Оборвался провод в месте соединения с блоком управления

1. Отключите гирлянду от сети.

2. Снимите крышку с блока управления.

3. Удалите старый термоклей.

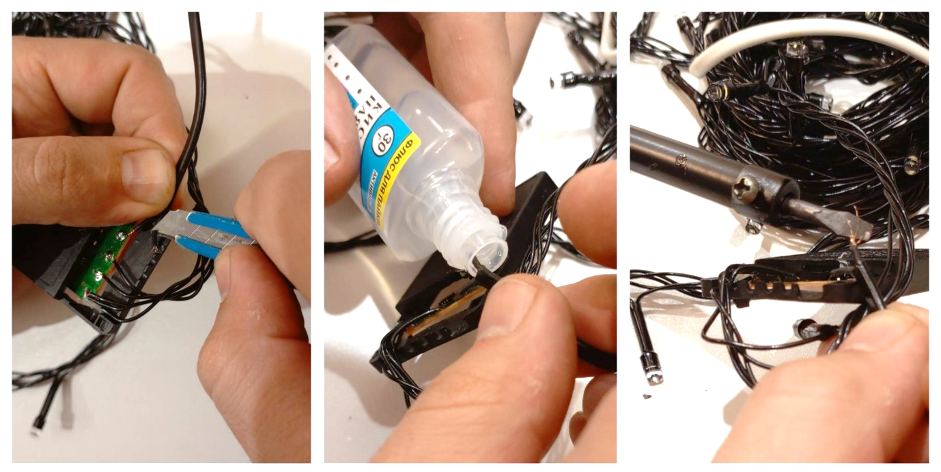

4. Зачистите конец провода с помощью канцелярского ножа.

5. Наденьте резиновые перчатки. Зачистите провод с использованием паяльной кислоты: опустите токопроводящую жилу во флакон и обожгите с помощью паяльника. Кислота удалит оксидную пленку с зачищенного участка провода и предотвратит развитие окислительного процесса. Такая подготовка улучшит взаимодействие припоя с деталями.

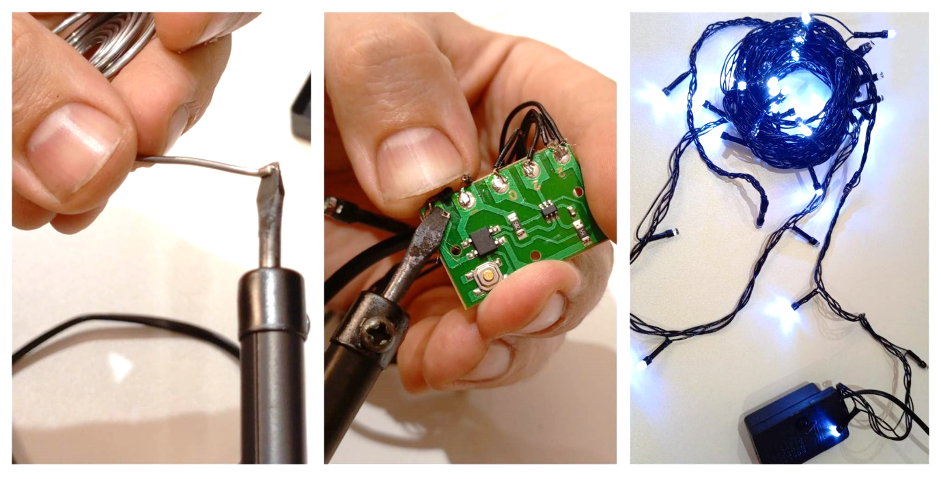

6. Соедините провод с платой с помощью паяльника: небольшое количество припоя расплавьте на жале и нанесите в место соединения провода с платой.

Внимание! При работе с паяльником строго соблюдайте правила безопасности

• Обеспечьте достаточную вентиляцию в помещении.
• Устанавливайте инструмент на огнезащитную подставку.
• Держите паяльник за рукоятку, а не за провод или рабочую часть.
• При работе с кислотой используйте резиновые перчатки и защитные очки.
• После окончания работы вымойте руки с мылом.

7. Закройте блок управления крышкой.

8. Проверьте исправность соединения: подключите гирлянду к сети.

Оборвался провод между светодиодами

1. Отсоедините гирлянду от сети.

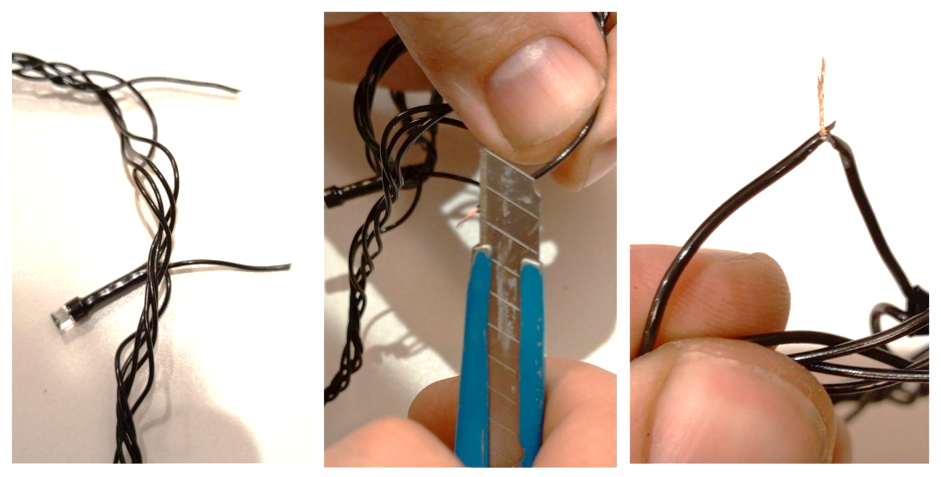

2. Зачистите концы проводов в месте разрыва.

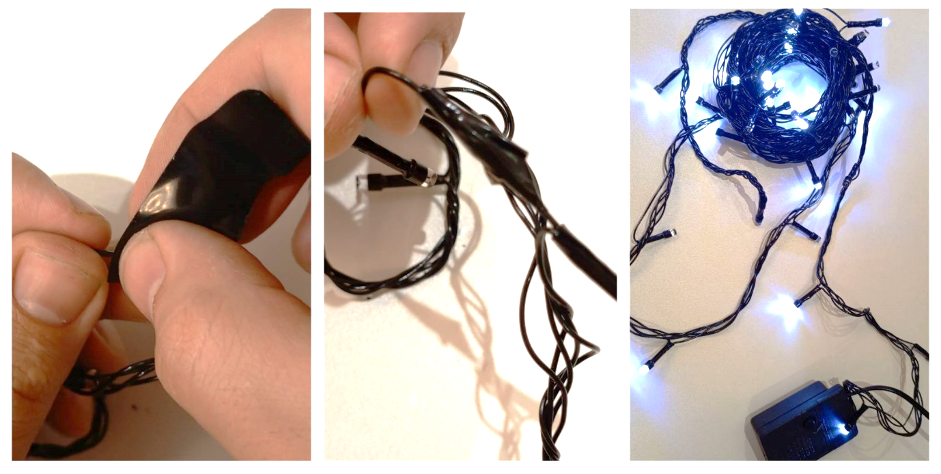

3. Скрутите токопроводящие жилы между собой.

4. Заизолируйте с помощью изоленты.

5. Проверьте исправность соединения: подключите гирлянду к сети.

Сгорел светодиод

1. Отсоедините гирлянду от сети.

2. Вырежьте из цепи сгоревший светодиод.

3. Зачистите концы проводов в месте разрыва с помощью канцелярского ножа.

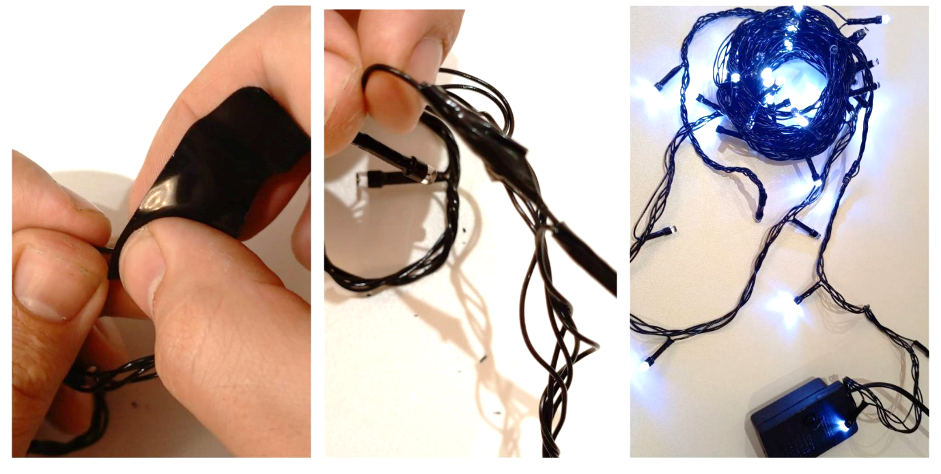

4. Скрутите токопроводящие жилы между собой.

5. Заизолируйте их с помощью изоленты.

6. Проверьте исправность соединения: подключите гирлянду к сети.

Пусть наши рекомендации помогут вам понять, как отремонтировать гирлянду. Если гирлянда не подлежит ремонту, можете выбрать новую. Переходите в рубрику, чтобы ознакомиться с ассортиментом товаров.
