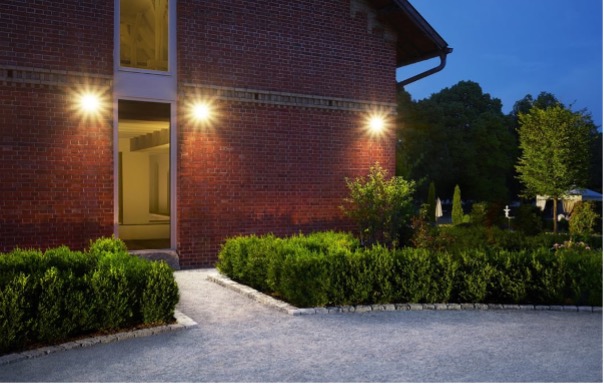

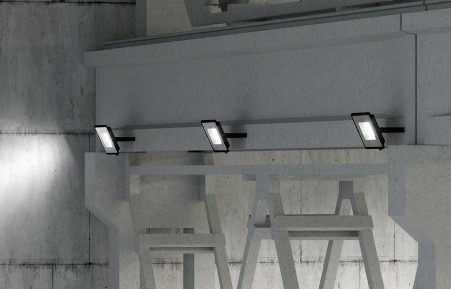

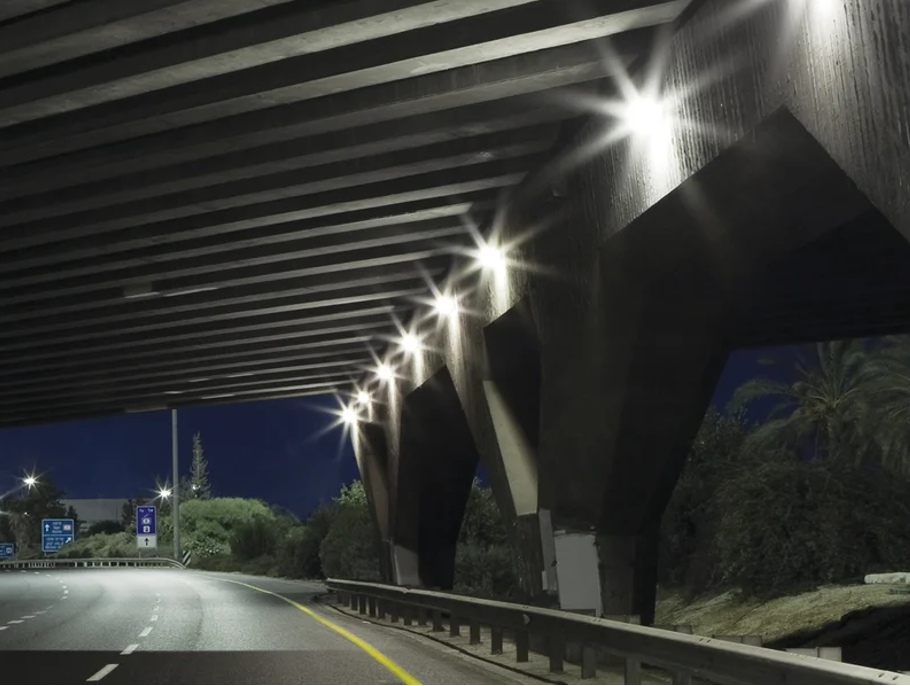

Прожекторы широко используются для освещения фасадов зданий, садов, оград, гаражей, складских помещений, рекламных стендов, вывесок и витрин, а также крупномасштабных объектов – стадионов, автотрасс, аэродромов.

Чтобы светильник работал долго и не мерцал, его нужно правильно установить. Далее мы расскажем, как подключить уличный прожектор с тремя проводами и какие инструменты для этого понадобятся.

Особенности конструкции

Прожектор оснащен кронштейном с крепежными отверстиями. Положение светильника можно регулировать с помощью болта.

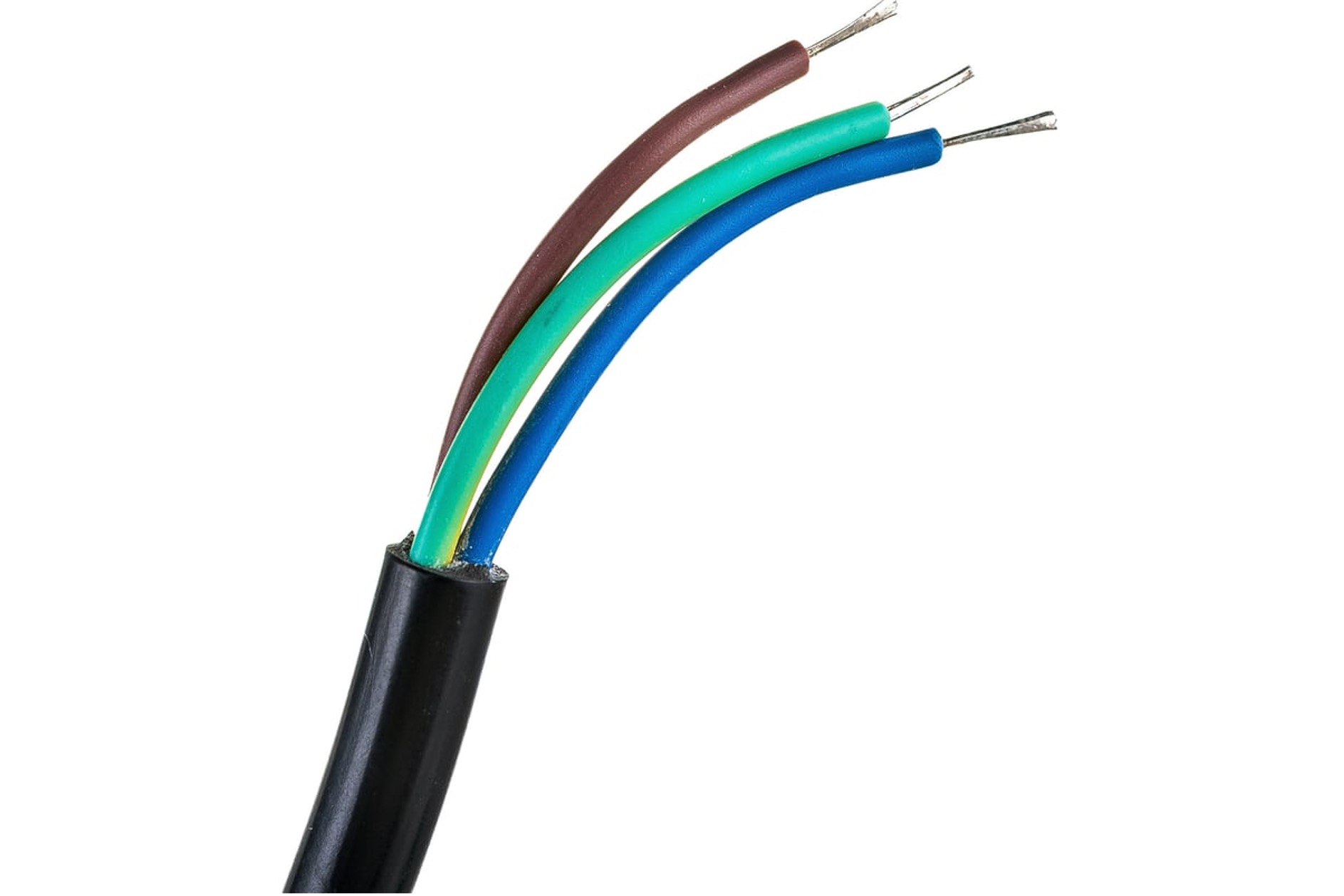

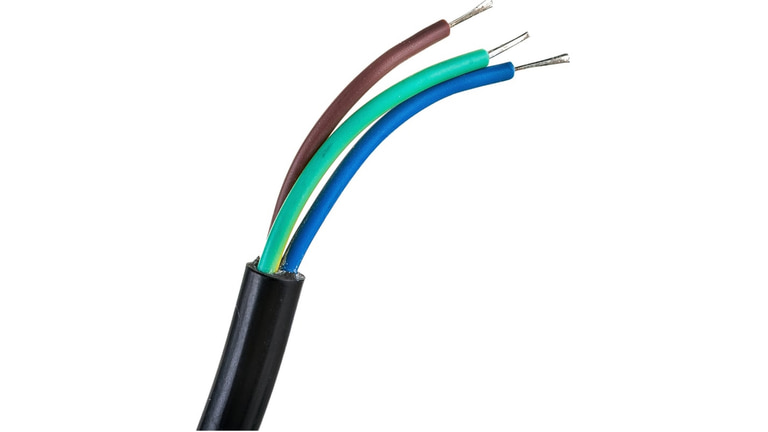

Для подключения обычно предусмотрен провод с вилкой или многожильный кабель. Каждый провод внутри такого кабеля имеет свою цветовую маркировку: фаза обозначается коричневым или черным цветом, ноль – синим, а заземление – желтым или зеленым.

Что потребуется для монтажа

Подключение прожектора

Перед началом работ ознакомьтесь с руководством по эксплуатации прожектора.

Отключите электропитание. Производите монтаж в сухую погоду: работать с электрическими устройствами в условиях повышенной влажности опасно.

Определите место установки. Обратите внимание на класс защиты IP: для монтажа внутри помещения достаточно IP34, для улицы – не менее IP44.

Располагать прожектор нужно вдали от химически активной среды, горючих и легковоспламеняющихся предметов. Например, нельзя устанавливать светильники на древесный шпон и деревянные поверхности толщиной менее 2 мм. Чтобы защитить светодиоды от воздействия солнечных лучей, можно разместить светильник под крышей или козырьком. Такое решение продлит срок службы прожектора.

Подготовьте кабель. Зачистите концы кабеля на 1 – 1,5 см от края с помощью канцелярского ножа.

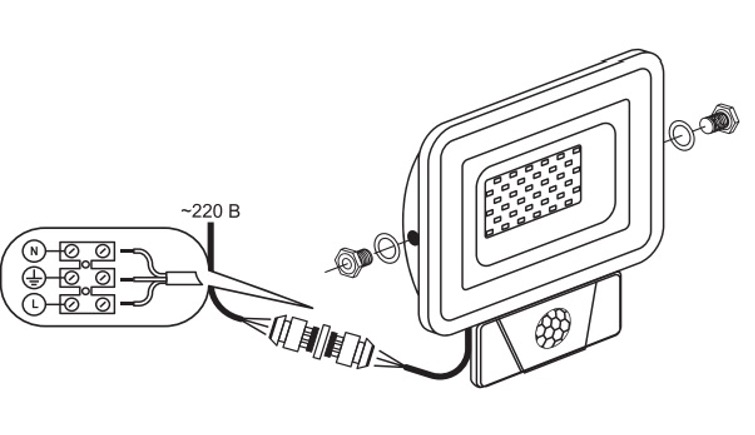

Соедините кабель с проводами прожектора. Сделать это можно с помощью клеммной коробки. При установке прожектора в среде с повышенной влажностью подключать его к сети питания нужно с помощью влагозащищенных клемм с IP65.

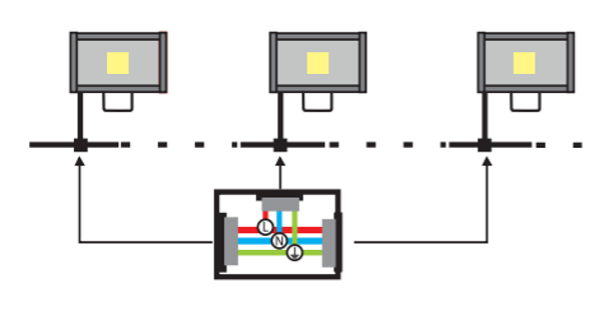

Схема подключения прожектора: нейтральный (N) обозначен синим цветом, питающий (L) – красным, а заземление (PE) – желто-зеленым цветом.

Обратите внимание! Эксплуатация без подключения провода заземления к прожектору запрещена.

Установите прожектор на выбранное место. Для этого предусмотрен специальный кронштейн: зафиксируйте его с помощью болтов. Отрегулируйте направление света.

Возможные неисправности: как их устранить

При включении питания прожектор не работает: проверьте уровень сетевого напряжения в питающие сети, контакты в схеме подключения и целостность изоляции.
В выключенном состоянии прожектор тускло светит или мерцает: проверьте, не повреждена ли изоляция питающего кабеля.
Не светит линейка светодиодов модуля: убедитесь, что сетевое напряжение не меньше 220 В.

Если вашей квалификации не хватает для устранения неисправностей, рекомендуем обратиться к электрику.

Наши рекомендации помогут вам при подключении светодиодного прожектора. Переходите в рубрику, чтобы ознакомиться с полным ассортиментом товаров.
