Как выбрать греющий кабель для водопровода

Содержание

• Виды греющих кабелей
• Что учесть при выборе кабеля
• Советы по монтажу греющего кабеля

Водопровод замерзает из-за промерзания грунта и остановки движения воды в трубах. Чаще всего это происходит на дачах и в частных домах, где трубы проложены неглубоко, проходят по улице или долго не используются зимой. Даже короткий участок без утепления может привести к образованию ледяной пробки.

Избежать этой проблемы помогает греющий кабель. При выборе устройства легко ошибиться: слишком слабый кабель не справится с морозом, а неподходящий тип не защитит трубу в уязвимых местах. В результате вода перестает идти, трубу может разорвать, и водопровод придется ремонтировать или менять.

Чтобы этого не произошло, греющий кабель нужно подбирать с учетом условий эксплуатации.

В статье рассказали про параметры выбора греющего кабеля для водопровода.

Виды греющих кабелей

По принципу работы греющие кабели делятся на резистивные и саморегулирующиеся. Главное различие между ними – как кабель вырабатывает тепло и умеет ли он подстраиваться под температуру окружающей среды.

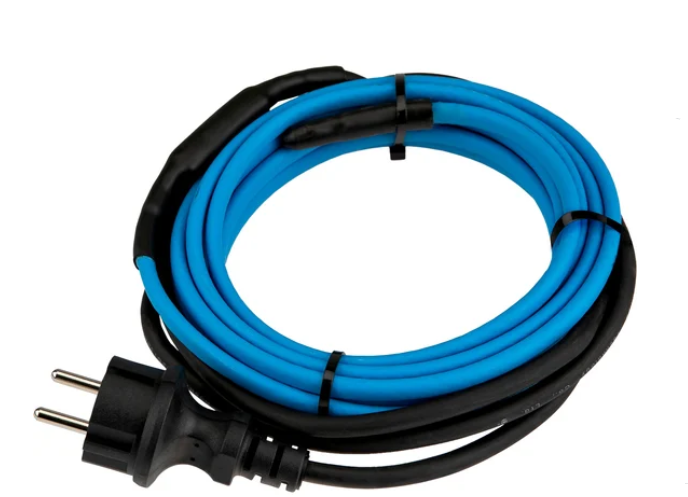

Резистивные греющие кабели

Нагревается за счет постоянного электрического сопротивления. Мощность у него одинакова по всей длине и не меняется при изменении температуры.

Что это значит на практике

• Кабель греет одинаково и в -20 °C, и в -2 °C
• Без автоматики может перегреваться
• Для нормальной работы нужен терморегулятор и датчик температуры

По конструкции бывают

• Одножильные – требуют подключения с двух концов
• Двухжильные – проще в монтаже, подключаются с одного конца
• Секционные – с дополнительными спиралевидными проводниками для равномерного нагрева

Плюсы

• Низкая цена
• Простая конструкция

Минусы

• Продаются готовыми секциями – длину нельзя изменить
• Нельзя пересекать или накладывать друг на друга: в этих местах кабель перегревается
• Более высокий расход электроэнергии без точной настройки автоматики

Пример

Резистивный кабель подойдет для обогрева коротких прямых участков: например, водопровода на даче с постоянной длиной и установленным терморегулятором.

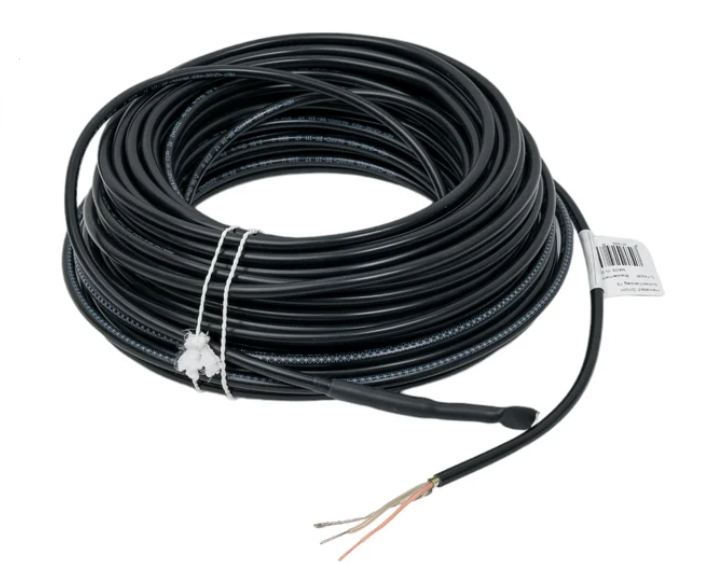

Саморегулирующиеся греющие кабели

В таких кабелях греющий элемент находится в полупроводниковой матрице, которая меняет сопротивление в зависимости от температуры.

Если холодно – кабель греет сильнее. Если на улице становится теплее, мощность автоматически снижается.

Каждый участок кабеля регулируется независимо, а не вся линия сразу.

Что это дает

• Нет риска перегрева
• Меньше потребление электроэнергии
• Можно обходиться без терморегулятора, хотя с ним система работает еще экономичнее

По исполнению бывают

• Экранированные – с защитной оплеткой. Их можно устанавливать внутри трубы.
• Неэкранированные – для наружного монтажа.

Плюсы

• Продаются на отрез – можно взять ровно нужную длину
• Не боятся пересечений
• Долгий срок службы
• Подходят для сложных участков и переменных условий

Минусы

• Стоят дороже резистивных

Пример

Саморегулирующийся кабель оптимален для частных домов: он сам подстраивается под погоду, участки трубы и экономит электричество без постоянного контроля.

Подбор греющего кабеля: что учесть

Важно учитывать не только тип, но и условия, в которых он будет работать. Ошибка на этом этапе приводит либо к перерасходу электроэнергии, либо к замерзанию трубы.

Место монтажа

Снаружи трубы

При наружной укладке кабель постоянно подвергается внешнему воздействию: солнцу, влаге, механическим нагрузкам.

На что обратить внимание

• Защита от УФ-излучения – без нее оболочка со временем теряет эластичность и трескается
• Прочная внешняя изоляция – снижает риск повреждений при монтаже и эксплуатации
• Экранирующая оплетка – нужна для заземления и электробезопасности, особенно на металлических трубах

Внутри трубы

Внутренний монтаж проще и эффективнее: кабель напрямую греет воду и не зависит от ветра и температуры воздуха.

Важно

• Кабель должен быть разрешен для использования в трубах с питьевой водой. Как правило, это экранированные модели с герметичной оболочкой
• Подключение выполняется через готовый ввод

Мощность кабеля

Мощность подбирают с учетом диаметра трубы, температуры окружающей среды, наличия теплоизоляции, способа монтажа  – внутри или снаружи.

Ориентировочные значения для наружного монтажа

• До 25 мм – 10 Вт/м
• 25 – 40 мм – 16 Вт/м
• 40 – 60 мм – 24 Вт/м
• 60 – 80 мм – 30 Вт/м
• Более 80 мм – 40 Вт/м и выше

Если труба утеплена, допустимо брать кабель меньшей мощности. При внутреннем монтаже требования к мощности также ниже.

Длина кабеля

Кабель должен покрывать весь участок, подверженный промерзанию – от точки ввода до отапливаемого помещения.

Важно учитывать повороты, ввод в дом, запас на подключение.

Для саморегулирующихся кабелей длину можно подобрать точно под объект. Резистивные продаются готовыми секциями – это нужно учитывать заранее.

Материал трубы

Материал влияет на требования к безопасности.

• Пластиковые трубы – допустим кабель без оплетки
• Металлические трубы – нужен экранированный кабель с заземлением

Это снижает риск поражения током при повреждении изоляции.

Условия эксплуатации

Если труба хорошо утеплена и проходит в относительно теплой зоне, можно обойтись кабелем меньшей мощности. В регионах с холодными и затяжными зимами, а также при нестабильных температурах, разумнее выбирать саморегулирующийся кабель – он автоматически подстраивается под условия и снижает риск промерзания и перерасхода электроэнергии.\

Советы по монтажу греющего кабеля

Подготовка трубопровода

Перед установкой трубу нужно очистить от грязи, пыли и ржавчины. Это напрямую влияет на эффективность системы: чем плотнее кабель прилегает к поверхности, тем лучше передается тепло. Если оставить загрязнения, часть нагрева будет теряться.

Правильная фиксация кабеля

Для крепления используют монтажную ленту из стекловолокна или специальные фиксаторы. Они надежно удерживают кабель и не повреждают изоляцию. Проволоку и металлические жгуты применять нельзя – со временем они перетирают оболочку и создают риск короткого замыкания.

Равномерное распределение тепла

После крепления кабель рекомендуется проклеить алюминиевой лентой. Это особенно важно для пластиковых труб – лента помогает распределить тепло по всей поверхности и снижает риск локального перегрева.

Монтаж на поворотах

На изгибах труб кабель прокладывают по наружному радиусу. Такой способ снижает нагрузку на оболочку и помогает избежать заломов. Именно поэтому при расчетах лучше закладывать небольшой запас по длине.



Греющий кабель – простой способ защитить водопровод от замерзания. Выбирайте подходящую модель в нашей рубрике.
