Тепловая завеса создает мощный поток воздуха, который препятствует проникновению холода, пыли, насекомых и выхлопных газов с улицы. Такое оборудование устанавливают в местах с большой проходимостью – в торговых центрах и ресторанах, на заводах и складах, при входе на вокзалы и в аэропорты.

Важно правильно выполнить установку и подключение тепловой завесы. Ошибки при монтаже могут привести к утечкам теплого воздуха‎. Электроэнергия будет тратиться, но в помещении будет холодно или пыльно.

Директор компании по монтажу систем кондиционирования ООО «Комфортная жизнь» Артем Андреевич Фадеев дал комментарии по подключению тепловых завес для того, чтобы вы смогли выполнить установку правильно.

Виды тепловых завес

По расположению

Горизонтальные завесы – устанавливаются над проемом.
Вертикальные завесы – монтируются вдоль проема справа или слева, либо с обеих сторон двери.
Универсальные – крепятся как горизонтально, так и вертикально.

То, какое оборудование подойдет, зависит от технического оснащения помещения. Если места под потолком недостаточно, то установить тепловую завесу получится только вертикально вдоль проема.

По типу питания

Электрические тепловые завесы работают от сети с напряжением в 220 В и 380 В. Оборудование устанавливают в относительно небольших помещениях – в супермаркетах, ПВЗ, аптеках, ресторанах, банках. Монтаж тепловой завесы данного типа достаточно простой.

Комментарий эксперта

В условиях, когда обеспечить обогрев без подведения газа или подключения к центральной системе отопления не получается, электрическая тепловая завеса – единственный вариант.

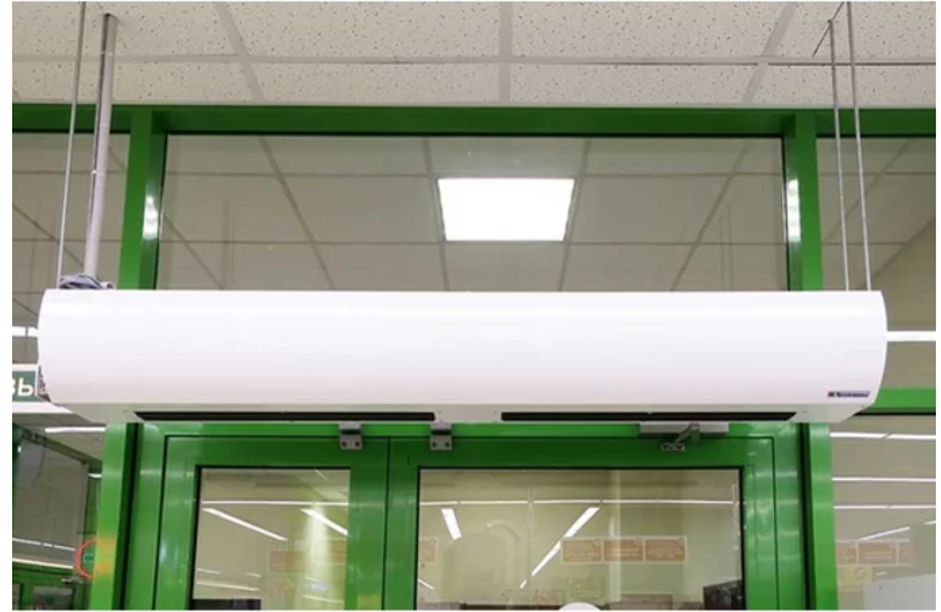

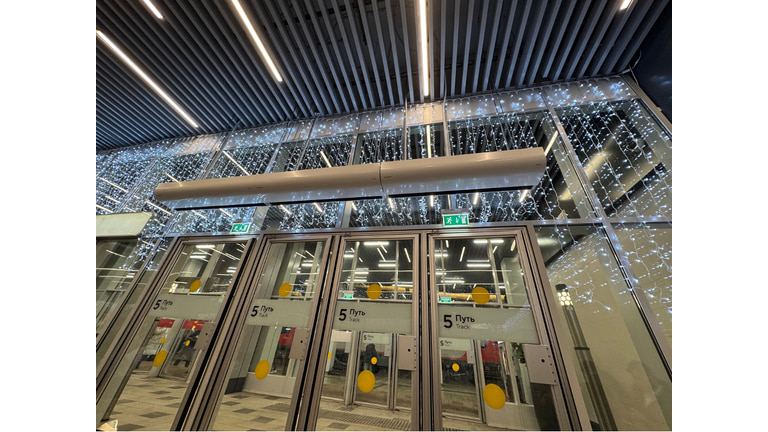

Такие завесы можно увидеть при входе в магазины, аптеки, банки, медицинские учреждения

Водяные тепловые завесы передают тепло с помощью нагревательного элемента, который состоит из медных трубок с пластинчатыми алюминиевыми ребрами. Горячая вода поступает в теплообменник через патрубки. Такие завесы устанавливают в больших по площади помещениях. Монтаж трудоемкий – он начинается с создания инженерного проекта, в котором рассчитывается расход теплоносителя и диаметры труб. Помимо установки завесы, необходимо подвести коммуникации, установить насос, контрольно-измерительные приборы.

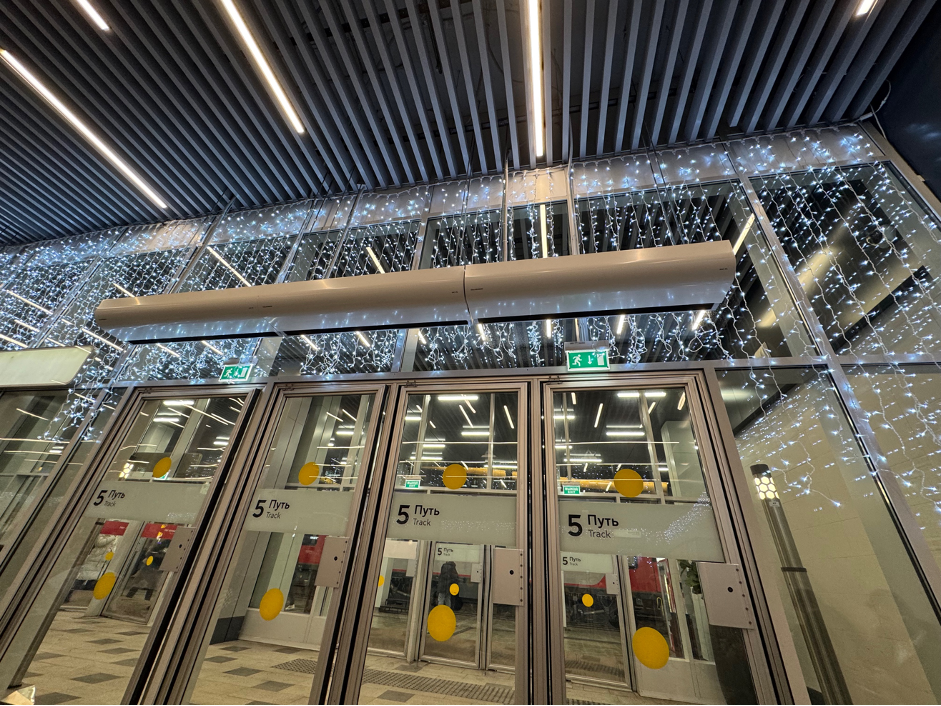

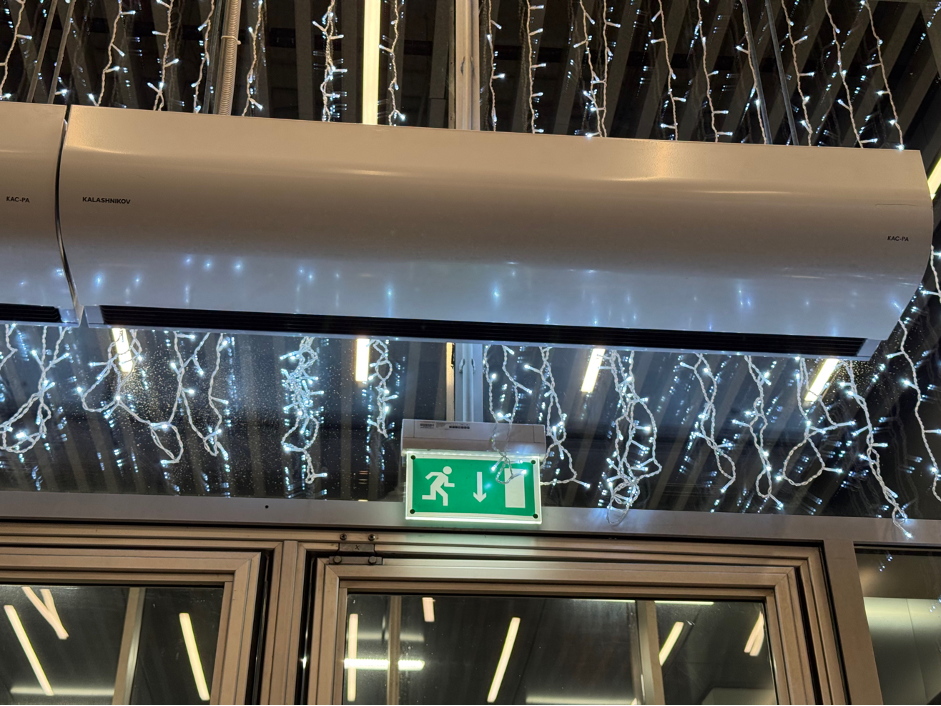

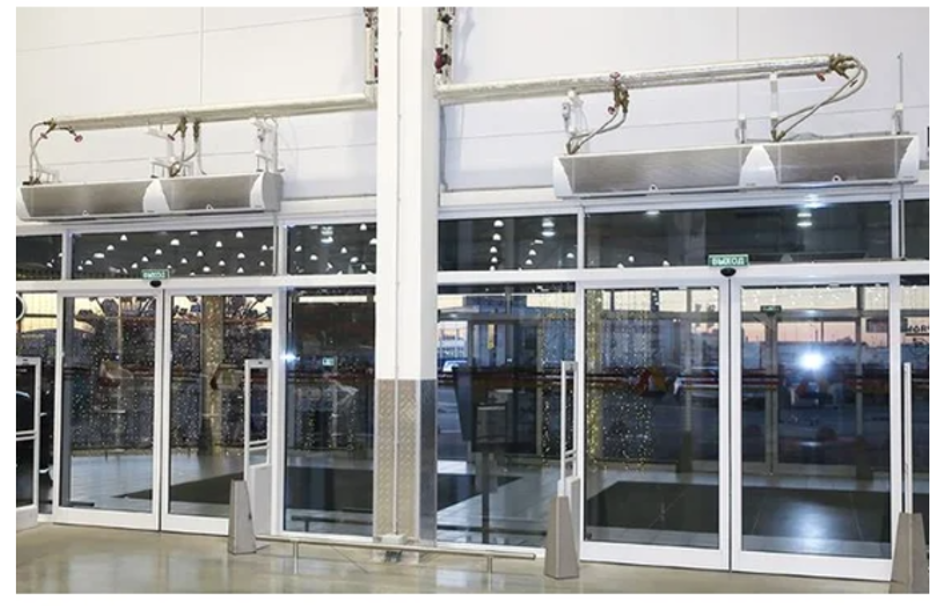

Водяные завесы устанавливают при входе в крупные офисные здания, торговые центры, промышленные помещения, склады

Особенности монтажа электрической тепловой завесы

Комментарий эксперта

Перед работой убедитесь, что электрика в хорошем состоянии. В помещении должен быть установлен электрический щиток с автоматическими выключателями. Это защитит проводку от перегрузки.

Необходимые инструменты и материалы

Дрель или перфоратор
Шурупы или болты с диаметром шляпки 9 – 12 мм
Анкеры или дюбели
Электрический кабель подходящей мощности
Клеммы или соединительные зажимы
Кабель-каналы или гофрированные трубы
Уровень
Рулетка
Кусачки для проводов
Крестовая отвертка
Гаечный ключ

Установка креплений для тепловой завесы

Проверьте, из чего сделана стена. Если она из кирпича или бетона, то монтировать оборудование можно без проблем. А если из гипсокартона, лучше не рисковать и крепить кронштейны не к стене, а к потолку.

Определите место установки и отметьте, где будет крепеж. В зависимости от вида завесы, монтаж может быть вертикальный и горизонтальный.

Комментарий эксперта

При установке необходимо руководствоваться технической документацией оборудования. Например, при горизонтальном расположении до потолка должно оставаться расстояние. То же самое и с вертикальным. Между завесой и стеной, к которой вы крепите оборудование, нужно оставлять зазор. Узнать эти требования можно в паспорте изделия.

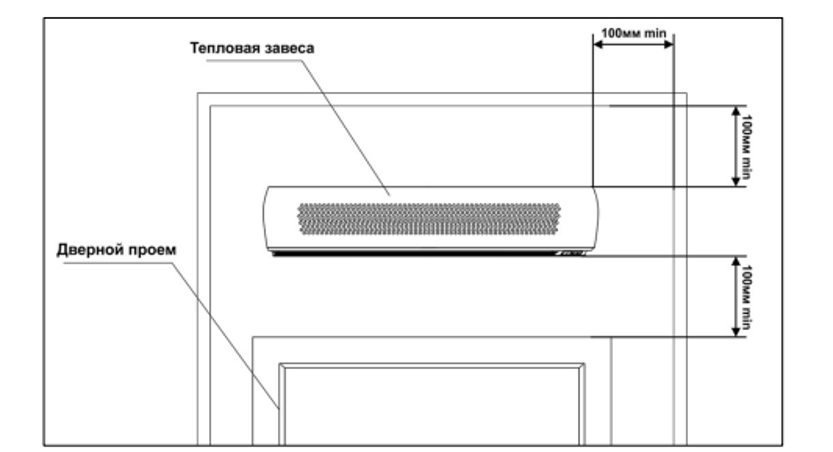

Схема из технического паспорта горизонтальной тепловой завесы «РЕСАНТА»

Просверлите отверстия в стене. Если стена кирпичная, для установки подойдет ударная дрель, если бетон – перфоратор.

Вставьте анкеры или дюбели

Комментарий эксперта

Водяные тепловые завесы отличаются большим весом, поэтому при их установке лучше использовать анкеры.

Например, электрическая тепловая завеса шириной 1 м весит 8,4 кг, а водяная такого же размера – 19 кг (без учета воды).

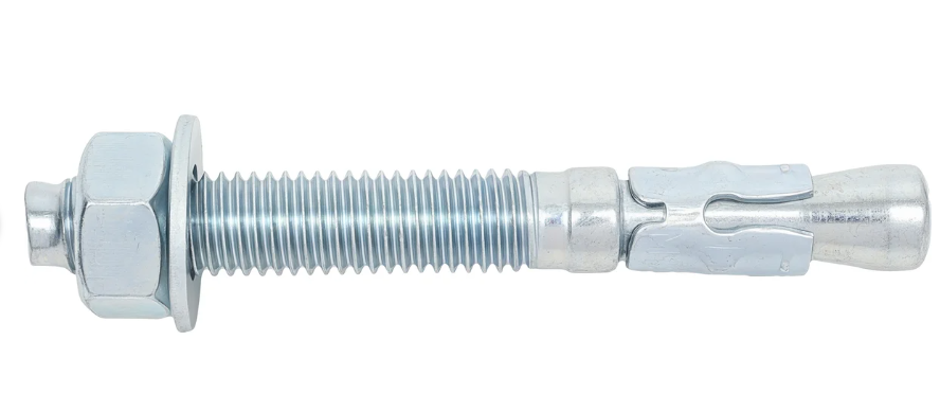

Клиновой анкер GIGANT GAK-12100 с допустимой нагрузкой 2 310 кг

В зависимости от места расположения завесы крепления могут быть разные. Есть потолочные кронштейны, комплекты для вертикального монтажа, а также маятниковая подвеска, если нужно скорректировать положение завесы и опустить ее на необходимый уровень.

Зафиксируйте крепления завесы с помощью шурупов или болтов.

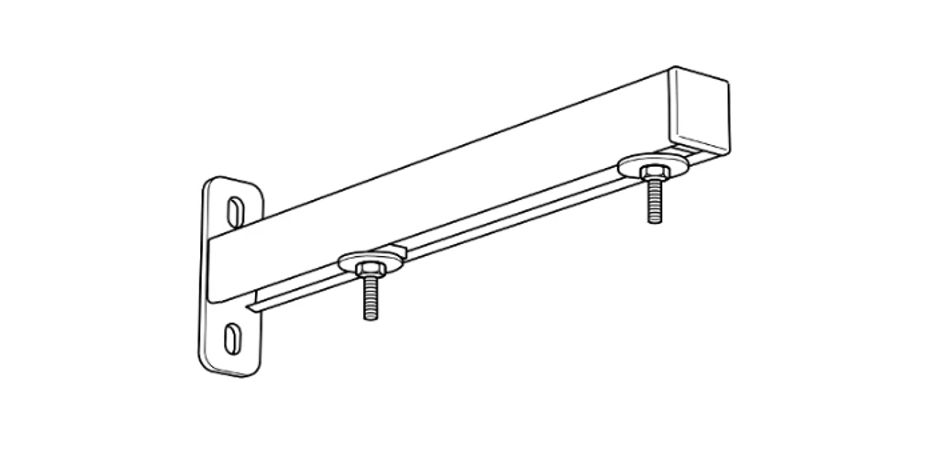

Монтажные скобы настенной установки в горизонтальном положении

Электромонтажные работы

Подведите электрокабель от распределительной коробки или используйте розетку с доступными свободными клеммами для подключения.

Важно соблюдать правила безопасности и не перегружать розетку. Для этого рассчитайте максимальную мощность розетки в ваттах, используя формулу:

напряжение (220 В или 380 В) × ток (10 А или 16 А).

Сложите мощности всех устройств, которые хотите подключить к розетке. Чтобы подключение было безопасным, эта сумма не должна превышать максимальную мощность розетки.

Подберите подходящее сечение провода в зависимости от напряжения тепловой завесы – 220 В или 380 В. Есть универсальные тепловые завесы, которые можно подключить к сети с напряжением и 220, и 380 В.

Комментарий эксперта

Сечение кабеля зависит от токовой нагрузки, длины провода, материала. Например, для сети с напряжением 220 В и силой тока 10 А используют медный кабель сечением 2,5 мм. Узнать точные значения можно в таблицах ПУЭ.

При прокладке кабеля используйте материалы для защиты провода от повреждений. Кабель-каналы подойдут, если вы прокладываете провод по стене или под потолком. Гофрированные трубы используйте для скрытой проводки.

Отмерьте нужное количество кабеля, отрежьте его и очистите изоляцию на концах на 1 – 2 см.

Открутите монтажный люк в верхней части завесы. Один конец кабеля подключите к источнику электроэнергии, а второй – к тепловой завесе. Используйте схемы производителя для подключения к электросети.

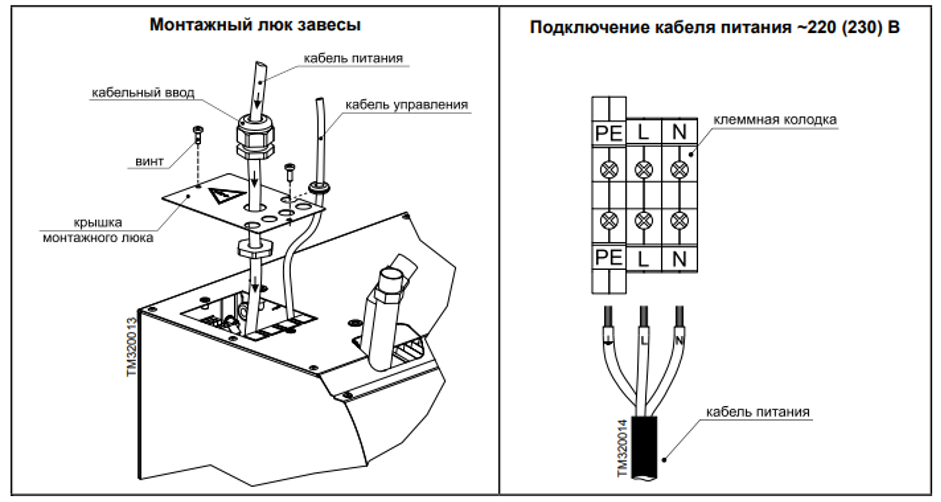

Из руководства по эксплуатации тепловой завесы «Тепломаш»

Соедините жилы кабеля с помощью клеммы. Открутите винт или откройте пружинный зажим клеммы. Вставьте в нее концы проводов, затяните винт или зафиксируйте провод в пружинном зажиме.

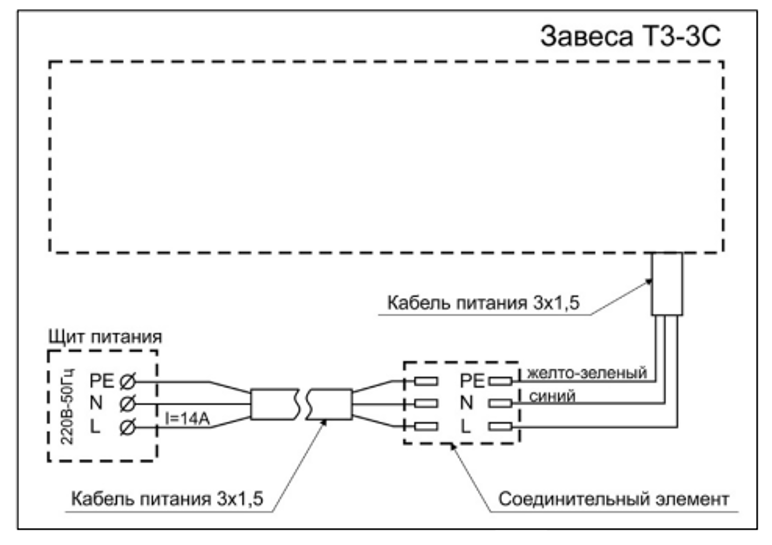

Пример схемы подключения из технического паспорта завесы «РЕСАНТА»

Проверьте, что вставили провода правильно.

Фаза (L) – коричневый или черный провод.
Ноль (N) – синий провод.
Заземление – зеленый или желто-зеленый провод.

Особенности монтажа водяной тепловой завесы

Процесс подвода электрического кабеля и крепежа электрической и водяной завесы совпадают – руководствуйтесь инструкцией, приведенной выше.

Подключить водяную тепловую завесу намного сложнее, так как необходимо подвести коммуникации для подключения к системе отопления. Должен быть проект по отоплению и вентиляции с необходимыми расчетами по диаметру труб. Расчеты и проект подготавливает инженер. Без специального образования правильно подобрать диаметр труб, мощность циркуляционного насоса и манометр практически невозможно.

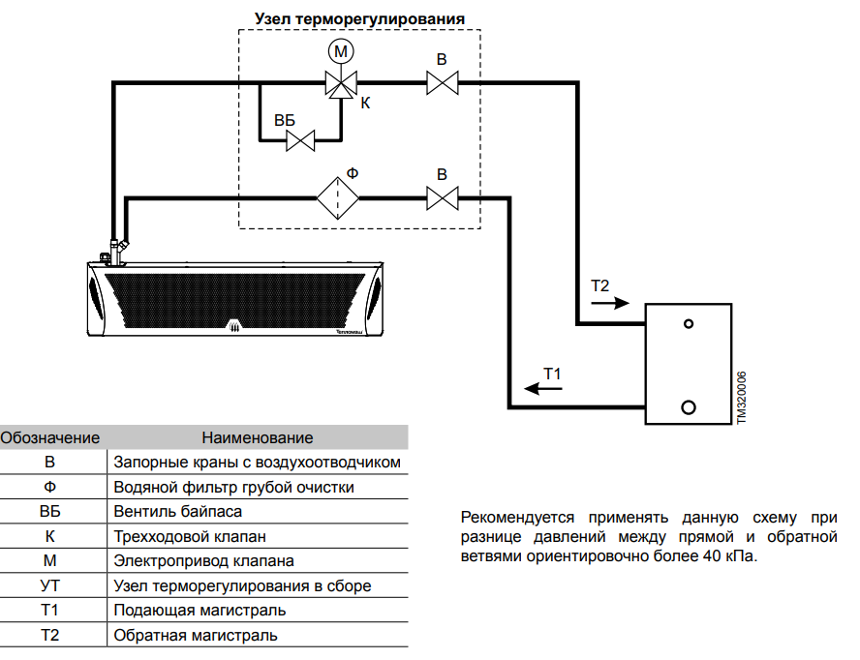

Один из способов монтажа системы тепловой водяной завесы «Тепломаш»

Инструменты и материалы

Последовательность действий

Перекройте и слейте воду из системы отопления перед подключением труб.

Отмерьте отрезки труб и отрежьте их в нужных местах.

Разогрейте паяльник для соединения труб. Зафиксируйте в чашах фитинг и трубу. Соедините разогретые детали.

Если часть труб находится на улице, защитите их от замерзания. В качестве утеплителя используйте короба из пенопласта и пенополиуретана.

Установите запорный вентиль, чтобы была возможность быстро перекрыть подачу воды. Для этого вкрутите вентиль в трубу вручную или с помощью ключа как можно ближе к котлу. К нему должен быть быстрый доступ.

Установите фильтр грубой очистки. Обычно его располагают в начале системы, чтобы исключить попадание в нее крупных частиц. Если соединение фильтра резьбовое, просто накрутите его. Если нет, используйте паяльник.

Комментарий эксперта

Места резьбовых соединений необходимо уплотнить с помощью ФУМ-ленты или сантехнической нити. Это поможет избежать протечек.

Установите циркуляционный насос. Он даст ход теплоносителю в трубах. Для соединения с трубами используйте муфты и переходники соответствующего диаметра.

Комментарий эксперта

Насос лучше подсоединить на прямом участке трубы, чтобы обеспечить его максимальную эффективность. Его можно установить как вертикально, так и горизонтально, но как можно ближе к котлу.

Подсоедините смесительный узел с двух- или трехходовым клапаном. Он необходим, чтобы поддерживать температуру воды в системе. Расположите его так, чтобы к нему был свободный доступ для обслуживания.

Установите воздухоотводчик в самом высоком месте системы. Он необходим, чтобы избежать воздушных пробок и обеспечить бесперебойную работу тепловой завесы.

Установите сливной кран на трубу оттока, чтобы слить воду из системы, если понадобится ремонт завесы или замена труб. Выберите самое низкое место на трубе и расположите кран так, чтобы к нему можно было удобно подсоединить шланг. Если диаметр крана и трубы совпадают, просто вкрутите его. Если разные – используйте фитинги.

Комментарий эксперта

Последовательность элементов следующая: система отопления, запорный вентиль, фильтр грубой очистки, циркуляционный насос, смесительный узел, сливной кран (самое низкое место), воздухоотводчик (самое высокое место), завеса.

Присоедините патрубки завесы к трубопроводу. Один патрубок, через который вода должна поступать в завесу, подключите к трубе с горячей водой. Второй патрубок, через который вода должна возвращаться в систему, подключите к трубе для оттока.

Для подключения используйте гофрированные металлорукава из нержавеющей стали и муфту для соединения. Намотайте ФУМ-ленту и накрутите муфту на патрубок, вставьте туда конец металлорукава. Закрепите его с помощью сантехнического хомута.

Схема подсоединения патрубков и металлорукава завесы «Тепломаш»

Проверьте герметичность системы. Слейте воду из системы и стравите воздух. Подключите опрессовщик к системе в любом месте, например, вкрутите его шланг на место сливного крана.

Заполните систему водой на повышенном давлении. Для этого работайте рычагом опрессовщика. Следите за показаниями на манометре. Если давление будет падать, значит, есть протечки. Если давление стабильно, можно проводить пробный пуск.

Настройка тепловой завесы

Подайте питание на завесу и включите ее.

Установите скорость вентилятора. Сначала завеса будет работать без обогрева.

Установите желаемое значение температуры. Сначала на дисплее пульта будет показана текущая температура, потом заданная, затем снова текущая.

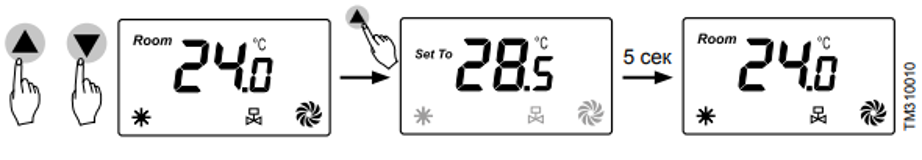

Настройка температуры водяной тепловой завесы «Тепломаш»

Проверьте работу завесы. Убедитесь, что она создает теплый воздух в проеме – должны измениться показатели температуры на дисплее. Прислушайтесь: завеса не должна сильно шуметь и издавать посторонних звуков.

Подберите режимы работы в зависимости от времени года. Используйте обогрев для защиты от холода зимой, а летом включайте только вентилятор.

Что делать, если завеса плохо греет

Отрегулируйте температуру. На улице могло резко похолодать, из-за чего завеса перестала справляться с потоком воздуха.
Прочистите стенку корпуса или нагревательный элемент. Сильное загрязнение может препятствовать нагреву.
Удалите воздух из системы. Если это водяная завеса, в трубах мог остаться воздух, который не пропускает воду в теплообменник.
Обратитесь к специалистам. Если предыдущие советы не помогли, пригласите профессионалов. Они найдут причину и устранят неисправность.

Установка тепловой завесы – трудоемкий процесс, который требует специальных знаний, инструментов, сил и времени. Если вы сомневаетесь в том, что сможете выполнить монтаж оборудования верно, обратитесь к опытным специалистам. Чтобы подобрать тепловую завесу, переходите в рубрику.

Статья подготовлена с участием эксперта ООО «Комфортная жизнь».
