Расчет радиаторов отопления начинают с тепловой мощности помещения, необходимой для его обогрева. Укрупненная норма для квартиры с потолком до 3 м составляет 100 Вт на квадратный метр, и эту цифру дальше правят коэффициентами на окна, угол дома и регион. Полученное значение делят на теплоотдачу одной секции. Паспортную мощность корректируют с учетом температуры теплоносителя, поскольку при другом режиме радиатор отдает меньше тепла.
Расчет начинают с определения площади комнаты.
Расчет радиаторов отопления укладывается в четыре шага. Весь процесс занимает около пяти минут.
В итоге получают требуемую мощность радиатора и количество секций. Тепловую мощность комнаты узнают после подсчета числа секций.
Мощность радиатора отопления для комнаты определяют из расчета 100 Вт на квадратный метр. Это укрупненная норма для типовой квартиры с потолком до 3 м и одним окном. Ее используют как отправную точку, а затем корректируют с учетом условий помещения.
| Тип помещения | Норма на 1 кв.м |
| Квартира в многоэтажном доме, средний этаж | 100 Вт |
| Квартира на первом или последнем этаже | 110 – 120 Вт |
| Угловая комната с двумя окнами | 120 – 130 Вт |
| Частный дом с утеплением по нормативу | 100 – 120 Вт |
| Частный дом без утепления | 150 – 200 Вт |
В расчете радиаторов отопления для комнаты площадью 18 кв.м на среднем этаже закладывают 1 800 Вт. Для помещения такого же размера на последнем этаже с наружной стеной нужно около 2 300 – 2 400 Вт, то есть на две секции больше.
Расчет по площади не заменяет теплотехнический расчет, который считает потери через стены, окна и перекрытия. Для типовой квартиры укрупненной нормы достаточно, а для дома с нестандартным утеплением теплопотери рассчитывают отдельно. Затем базовое значение корректируют с учетом особенностей помещения.
Поправки к расчету радиаторов нужны, чтобы приблизить базовый расчет к реальным условиям помещения. Коэффициенты зависят от конкретного фактора и могут составлять от 0,7 до 2. Коэффициенты нужных факторов перемножают и применяют к базовой мощности. Подробные значения берут из таблицы.
| Фактор | Коэффициент |
| Второе окно в комнате | 1,1 – 1,2 |
| Угловая комната, две наружные стены | 1,1 – 1,3 |
| Высота потолка 3 – 4 м | 1,1 – 1,3 |
| Первый или последний этаж | 1,1 – 1,2 |
| Панорамное остекление | 1,2 – 1,5 |
| Южный регион | 0,7 – 0,9 |
| Северный регион | 1,5 – 2 |
Пример расчета радиаторов отопления для помещения площадью 18 кв.м выглядит так. Если комната на среднем этаже, она угловая, с двумя окнами, а высота потолка – 2,7 м, базовая мощность составляет 1 800 Вт. После поправки на угловое расположение применяют коэффициент 1,2, на второе окно – 1,1. В итоге получают 2 376 Вт.
Коэффициенты перемножают, а не складывают, иначе результат может вырасти примерно на треть, и радиатор получится избыточным. По сравнению с базовой нормой поправки заметно меняют расчет для угловых комнат и домов с плохим утеплением.

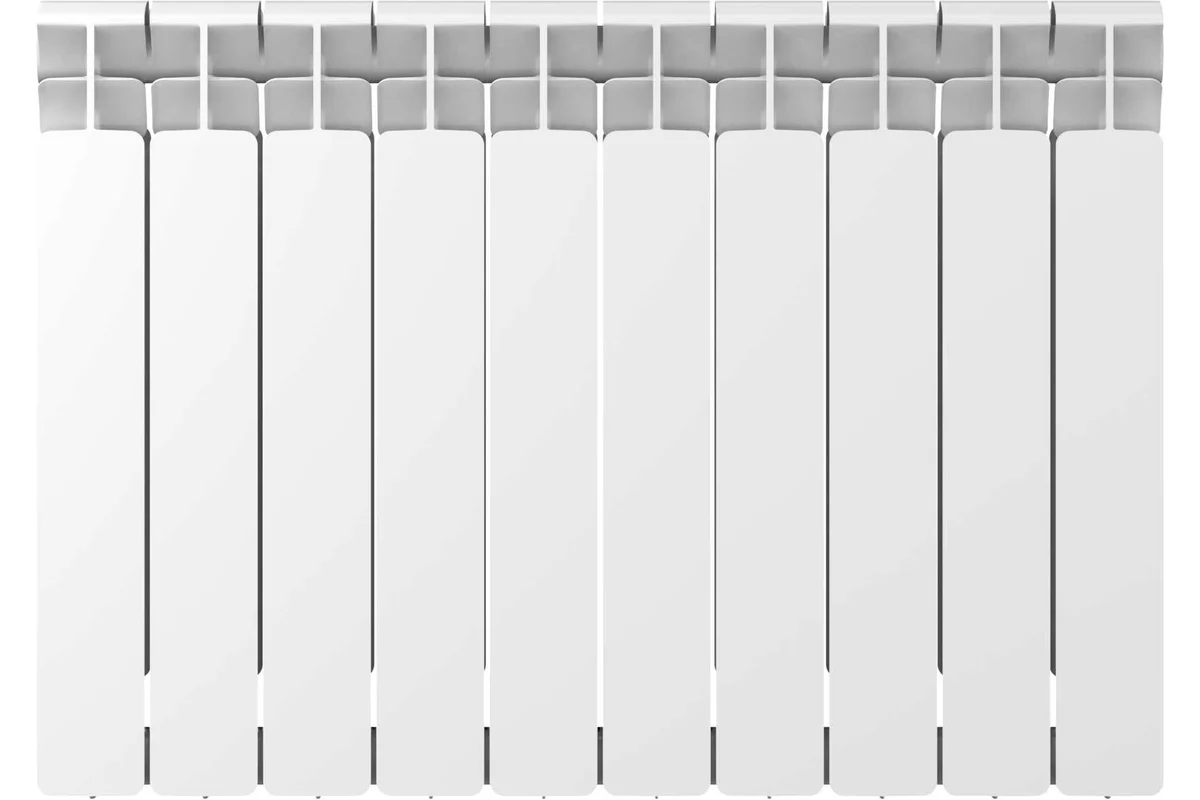

Теплоотдача секции радиатора составляет 120 – 200 Вт и зависит от материала, размера и температурного режима. На это значение делят расчетную тепловую мощность комнаты, чтобы определить количество секций.
| Тип радиатора | Паспортная мощность секции | Реальная при 75/65/20 |
| Алюминиевый, межосевое 500 мм | 175 – 200 Вт | 115 – 135 Вт |
| Биметаллический, межосевое 500 мм | 150 – 180 Вт | 100 – 120 Вт |
| Чугунный, межосевое 500 мм | 100 – 160 Вт | 65 – 105 Вт |
| Алюминиевый, межосевое 350 мм | 120 – 140 Вт | 80 – 95 Вт |
Паспортную мощность производитель указывает при температурном напоре 70 градусов, то есть для режима 90/70/20, а в современных системах теплоноситель идет 75/65 градусов, и реальная теплоотдача падает на 30 – 35%. Это главная ошибка расчета. Если радиатор подбирают по паспортной мощности и не учитывают фактическую температуру теплоносителя, его реальная теплоотдача оказывается ниже, а комнате не хватает тепла.
Температурный напор в расчете радиаторов отопления – это разница между средней температурой теплоносителя в приборе и температурой воздуха. При режиме 75/65/20 средняя температура теплоносителя составляет 70 градусов, поэтому температурный напор равен 50 градусам.
Поэтому в расчет берут реальную теплоотдачу секции из правой колонки таблицы или пересчитывают паспортную мощность по формуле производителя. Затем требуемую мощность делят на теплоотдачу одной секции.
Число секций радиатора получают делением тепловой мощности комнаты, которая составляет 100 Вт на метр, на реальную теплоотдачу одной секции. Результат расчета радиаторов отопления округляют в большую сторону и добавляют запас.
Если сделать расчет радиаторов отопления для комнаты 18 кв.м с мощностью 2 376 Вт и биметаллическим радиатором с реальной теплоотдачей 110 Вт, получат 22 секции. Чтобы не устанавливать один слишком длинный радиатор, его заменяют двумя приборами по 11 секций под каждое окно.
| Площадь комнаты, кв.м | Мощность, Вт | Секций алюминия | Секций биметалла |
| 12 | 1 200 | 10 | 11 |
| 15 | 1 500 | 12 | 14 |
| 18 | 1 800 | 15 | 17 |
| 20 | 2 000 | 16 | 19 |
| 25 | 2 500 | 20 | 23 |
Расчет радиаторов отопления в таблице – без поправочных коэффициентов. Он подходит для комнаты с одним окном на среднем этаже. Расчет радиаторов отопления для угловой комнаты требует на 20 – 30% больше мощности.
Секций больше 12 в одном радиаторе ставить не стоит, потому что дальние секции прогреваются хуже и прибавка к теплу почти не идет. Вместо одного длинного прибора ставят два коротких. К полученному числу секций добавляют запас.
В расчете радиаторов отопления запас 15 – 20% закладывают на холодные зимы и возможное снижение температуры в подающей магистрали. Без этого запаса при сильных морозах мощности радиатора не хватает.
Расчет радиаторов отопления с избыточным запасом тоже вреден. Радиатор с двойным запасом мощности перегревает комнату, и его приходится глушить термоголовкой, а деньги за лишние секции уже потрачены.
Термостатический клапан ставят на подводке к каждому радиатору. Он регулирует подачу теплоносителя и позволяет отдельно настраивать температуру в каждой комнате. При правильной настройке это помогает экономить на отоплении в частном доме. Кроме того, на итоговую теплоотдачу влияет материал радиатора.

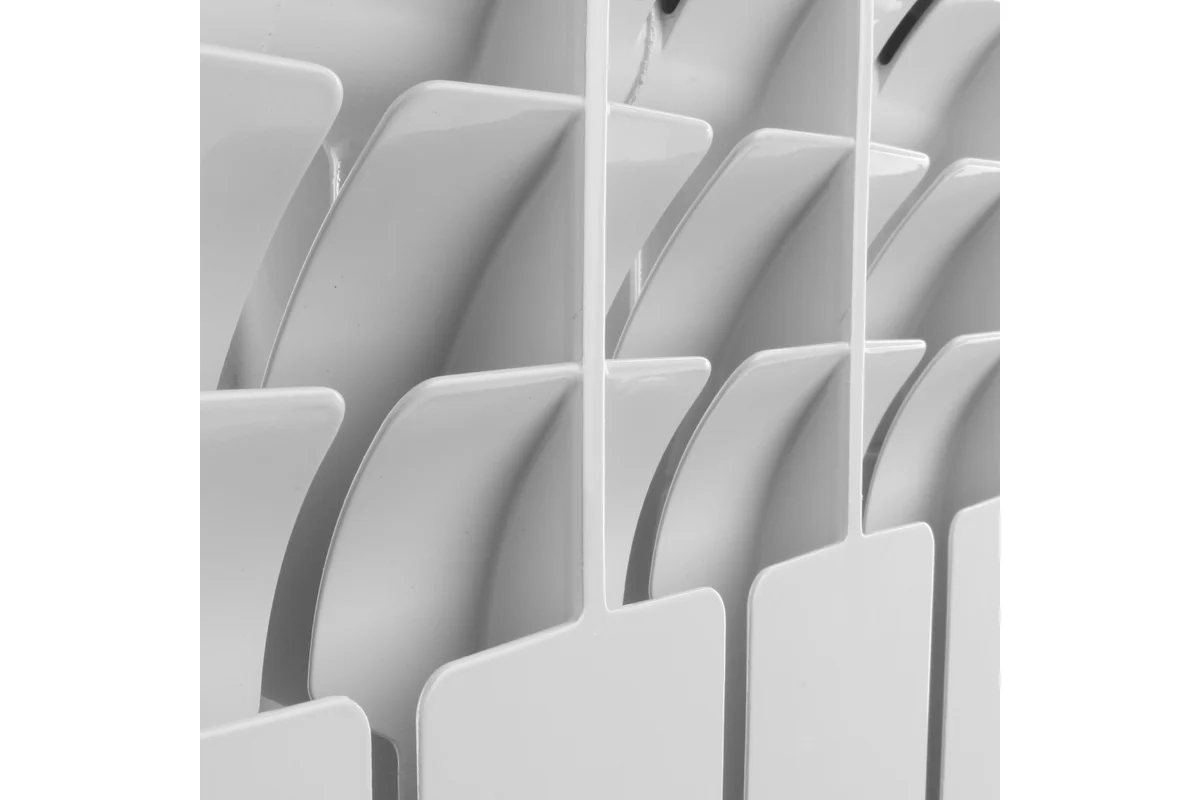

Материал в расчете радиаторов отопления определяет теплоотдачу секции, рабочее давление и требования к теплоносителю.
При равной мощности алюминиевых секций нужно меньше, чем биметаллических. Схема подключения тоже влияет на теплоотдачу, поэтому ее учитывают при расчете.
Схема подключения в расчете радиаторов отопления меняет фактическую теплоотдачу и может снижать ее на 15%. Для другой схемы подключения паспортную теплоотдачу пересчитывают с учетом поправочного коэффициента.
| Схема | Потеря мощности |
| Диагональная, сверху вниз | 0%, эталон |
| Боковая односторонняя | 3 – 7%, растет с числом секций |
| Нижняя разносторонняя | 10 – 1 % |
| Нижнее подключение с вкладышем | до 15% |
Боковое подключение радиатора длиннее 10 секций теряет до 15% мощности, потому что дальний край не прогревается. Для длинных радиаторов используют диагональное подключение, чтобы равномерно прогреть все секции.
Ниша, экран и плотные шторы также снижают теплоотдачу на 5 – 20%. Радиатор в закрытой нише с экраном требует увеличения расчетной мощности. Однако чаще ошибка в расчете возникает не из-за схемы подключения, а из-за неверных исходных данных.
Расчет радиаторов отопления часто требует корректировки из-за типичных ошибок.
Расчет проверяют по двум методикам сразу – по площади и по объему, и если результаты расходятся больше чем на 20%, ищут ошибку в коэффициентах. Расчет по объему особенно важен для помещений с потолками выше трех метров.
Расчет радиаторов отопления по объему нужен для помещений с потолками выше 3 м. Для кирпичного дома берут 34 Вт на кубометр, для панельного – 41 Вт.
Для комнаты площадью 20 кв.м с потолком 3,5 м объем равен 70 куб.м. При расчете по площади требуется 2 000 Вт. Если учесть высоту потолка и взять норму 41 Вт на кубометр, требуемая мощность составит 2 870 Вт.
Для помещений с потолком выше 3 м расчет по площади занижает мощность, поэтому там считают по объему. Такой расчет особенно полезен в частных домах и мансардах, где высота потолков может заметно отличаться от стандартной.
Расчет радиаторов отопления проверяют по четырем пунктам.
Мощность секции в карточке без указания температурного режима считают паспортной при 70 градусах напора и делят на полтора. После проверки оценивают стоимость выбранных радиаторов.
Цена радиатора зависит от материала и числа секций. В таблице – ориентировочные цены на 30.09.2026.
| Тип радиатора | Цена за секцию от | Моделей в каталоге |
| Алюминиевый | 615 руб. | 1 750 |
| Биметаллический | 373 руб. | 2 432 |
| Чугунный | 1 146 руб. | 56 |
| Стальной панельный | 2 630 руб. | 5 710 |
Стальной панельный радиатор считают не в секциях, а по типу и габаритам. Производитель указывает мощность для всего прибора, поэтому при подборе сравнивают его размеры и конструкцию с требуемой мощностью. Тип радиатора определяет число панелей и конвекторов, а значит, влияет и на теплоотдачу. Например, при одинаковых размерах тип 22 мощнее типа 11, но он глубже.
Смотреть биметаллические радиаторы
Одна секция биметаллического радиатора с реальной теплоотдачей 110 Вт рассчитана примерно на 1 кв.м при норме 100 Вт на кв.м. Для комнаты 18 кв.м требуется 17 – 18 секций. Результат округляют до целого числа в большую сторону.
Базовую мощность умножают на 1,1 – 1,3. Если в комнате два окна, добавляют соответствующий коэффициент. При нескольких поправках их перемножают, поэтому итоговая мощность растет примерно на 40%.
Паспортную мощность указывают при температурном напоре 70 градусов. Но фактическая теплоотдача снижается примерно на треть, потому что в системе с режимом 75/65/20 напор равен 50 градусам.
Разница между средней температурой теплоносителя в радиаторе и температурой воздуха в комнате. При подаче 75 градусов, обратке 65 градусов и температуре воздуха 20 градусов температурный напор составляет 50 градусов.
Запас 15 – 20% помогает учесть дополнительные теплопотери в сильные морозы. Если радиатор слишком мощный, он перегревает комнату. Термоголовка снижает его теплоотдачу.
До 12 секций при боковом подключении обычно используют без изменения схемы. Если радиатор длиннее, крайние секции прогреваются хуже, поэтому вместо одного длинного прибора ставят два коротких.
В расчет радиаторов отопления включают и экран. Он снижает теплоотдачу на 5 – 20%. При закрытой установке расчетную мощность увеличивают, чтобы компенсировать снижение теплоотдачи радиатора.
Теплоотдачей и рабочим давлением. У алюминиевых радиаторов более высокая теплоотдача на секцию. Биметаллические рассчитаны на более высокое давление – до 35 бар – и выдерживают возможные гидроудары в центральной системе.
Так же по площади, но с поправкой на утепление дома. Для неутепленного дома берут ориентир 150 – 200 Вт на кв.м, тогда как для квартиры используют 100 Вт на кв.м.
Нужен, но в киловаттах на прибор, а не в секциях. Производитель указывает тепловую мощность для всего радиатора, а ее сравнивают с расчетной потребностью комнаты.
Материал носит справочный характер. Укрупненные нормы приведены по методикам теплотехнического расчета жилых помещений, паспортные мощности секций – по данным производителей при температурном напоре 70 градусов. Характеристики моделей, цены и наличие в каталоге сверяют на дату публикации.
