Твердотопливный котел делает частный дом независимым от газа: он работает на дровах, угле и топливных брикетах. Но подключить его по той же схеме, что и газовый, не получится. Горение в топке нельзя остановить за секунду, а холодный теплоноситель на входе вызывает конденсат, который разъедает металл. Правильное подключение твердотопливного котла учитывает обе особенности: система отводит лишнее тепло, держит нужную температуру обратки и защищает дом от аварий. В статье разберем, из чего состоит обвязка, какую схему выбрать под свой дом, в каком порядке вести монтаж и сколько он стоит.
Котел на дровах подключают к системе отопления через обвязку, которая обеспечивает циркуляцию теплоносителя, компенсирует его расширение и защищает котел от перегрева и конденсата. Состав оборудования и схема подключения зависят от конструкции котла и системы отопления.
Порядок монтажа
Газовый котел гасит горелку, как только вода нагрелась до заданной температуры. С котлом на дровах так не получится: даже при закрытой воздушной заслонке загруженное топливо тлеет и продолжает отдавать тепло. Если в этот момент циркуляция остановится, вода в теплообменнике закипит. Поэтому обвязка твердотопливного котла всегда включает элементы, которые сбрасывают лишнее тепло или давление.
Вторая особенность связана с температурой обратки. В дымовых газах много водяного пара. Когда в котел возвращается теплоноситель холоднее 55 °С, стенки топки остывают ниже точки росы, и на них оседает конденсат. Он смешивается с сажей и превращается в кислотную смесь и деготь. Кислота разъедает сталь, а деготь покрывает стенки слоем, который плохо проводит тепло: расход дров растет, а теплообменник быстрее выходит из строя.
Третья особенность связана с цикличностью. После закладки котел работает на полную мощность, а к концу горения почти остывает. В доме это заметно по перепадам: через час после растопки жарко, к утру прохладно.
Отсюда три задачи, которые решает любая грамотная схема.

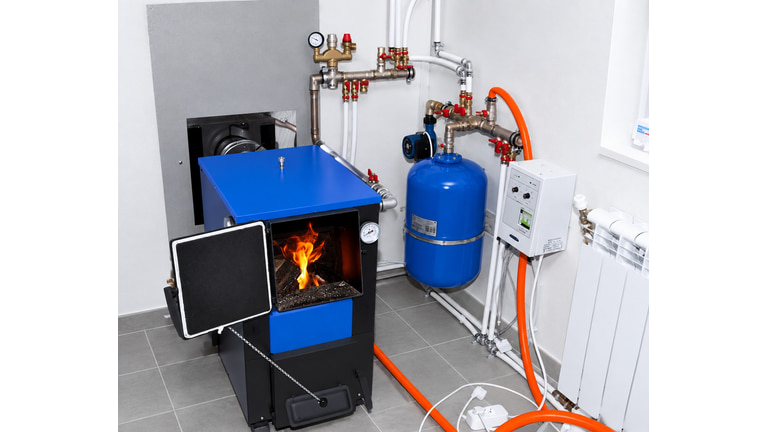

Состав оборудования зависит от выбранной схемы, но часть узлов нужна в любом варианте. Разберем их по назначению.
Группа безопасности объединяет на одной консоли три прибора: предохранительный клапан, автоматический воздухоотводчик и манометр. Клапан сбрасывает теплоноситель, когда давление превышает допустимое значение, обычно 2,5 – 3 бара; точная цифра указана в паспорте котла. Воздухоотводчик выпускает воздух и пар, а манометр, установленный на виду, показывает рабочее давление. Это первый элемент обвязки, и группу ставят на подающую трубу сразу на выходе из котла. Между котлом и группой нельзя устанавливать краны: если их случайно закроют, защита перестанет работать.
При нагреве с 10 до 90 °С вода увеличивается в объеме примерно на 3,5%. Этот излишек принимает расширительный бак. В открытой системе это емкость, которая сообщается с атмосферой, в закрытой – мембранный бак с воздушной камерой. Объем мембранного бака берут не меньше 10% от объема теплоносителя во всей системе, включая буфер и радиаторы.
Узел собирают из байпаса (перемычки между подачей и обраткой) и трехходового термосмесительного клапана. Пока топка не прогрелась, клапан пускает воду по малому кругу через байпас, и она быстро прогревается. Когда вода достигает 55 – 60 °С, клапан постепенно подмешивает теплоноситель из системы. Температуру срабатывания следует выбирать по паспорту котла, чаще всего это 55 или 60 °С. Готовое решение – насосно-смесительный узел, где насос, термоклапан и обратный клапан собраны в одном корпусе. Такой узел проще смонтировать, и в нем меньше соединений, которые могут потечь.
Насос нужен в системе с принудительным движением воды. Для котлов на твердом топливе его чаще ставят на обратке: там теплоноситель холоднее, и уплотнения насоса служат дольше. Перед насосом монтируют сетчатый фильтр, который задерживает окалину и песок. Модель подбирают по гидравлическому расчету, для дома до 150 кв.м обычно хватает насоса с напором 4 – 6 м.
Теплоаккумулятор – утепленный бак, который забирает избыток тепла во время горения и отдает его в систему, когда топливо прогорело. С ним топка работает на полной мощности, без тления на прикрытой заслонке, а закладывать дрова приходится реже. Бак заодно защищает от перегрева: даже если радиаторы перекрыты, лишнему теплу есть куда уйти. Объем буферной емкости подбирают из расчета 25 – 50 л на 1 кВт мощности котла.
| Мощность котла | Объем буферной емкости |
| 10 кВт | 250 – 500 л |
| 15 кВт | 375 – 750 л |
| 20 кВт | 500 – 1 000 л |
| 25 кВт | 625 – 1 250 л |
Меньшее значение из диапазона годится для хорошо утепленного дома, где топят каждый день. Большее – если хочется закладывать дрова раз в сутки или реже.
Многие котлы для закрытых систем оснащают защитным теплообменником, его еще называют змеевиком охлаждения. К нему через термический клапан подключают водопровод холодной воды. При нагреве теплоносителя до 95 °С клапан открывается, холодная вода проходит через змеевик, забирает тепло и уходит в канализацию. Узел работает без электричества, поэтому срабатывает и при отключении света.
Первые 1 – 1,5 м подачи от котла делают из стали или меди. Полипропилен рассчитан на длительную работу при температуре до 95 °С, и при закипании воды он размягчается. Дальше можно использовать полимерные трубы. Запорную арматуру и вспомогательные элементы подбирают так.

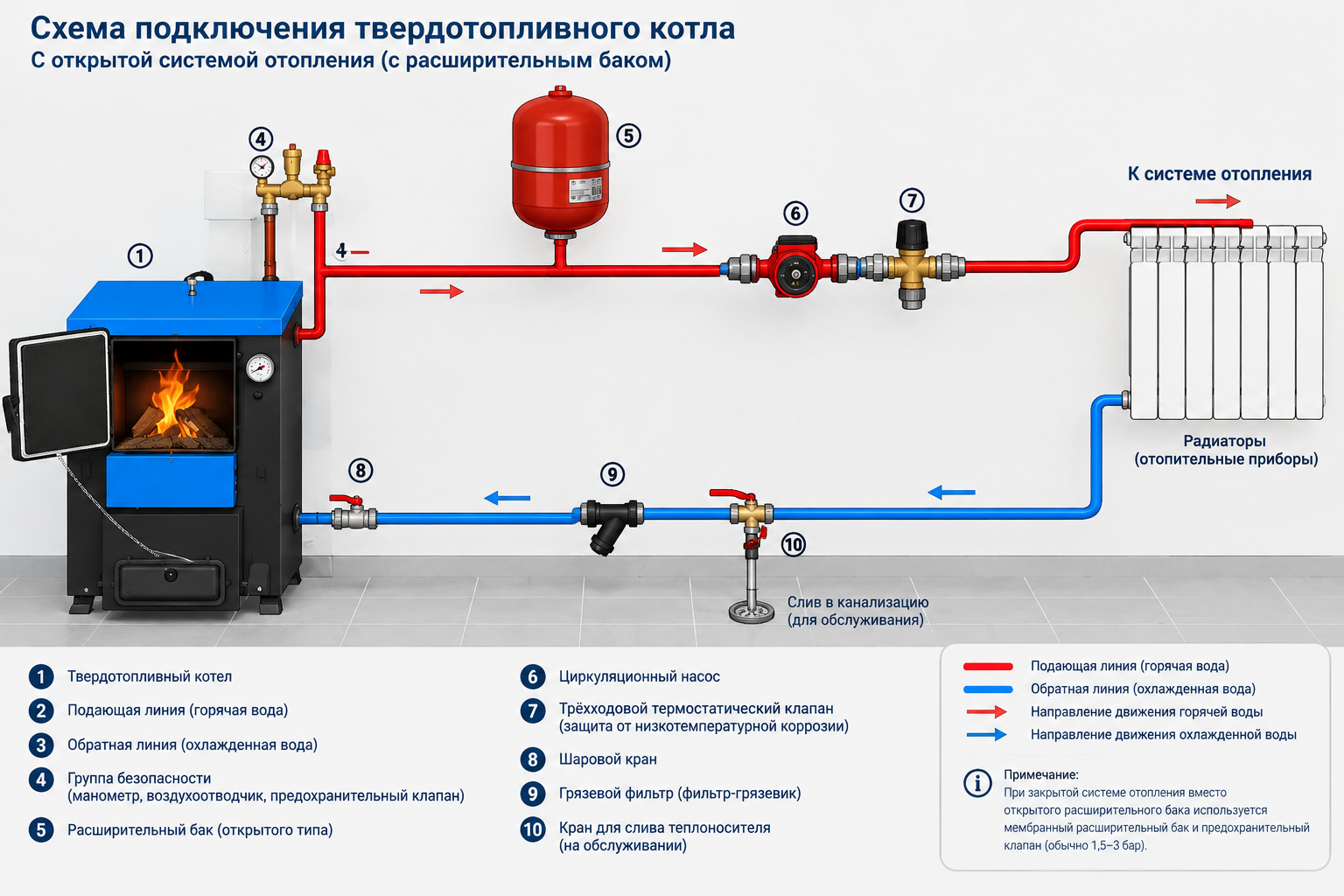

Схемы различаются по типу связи с атмосферой и по способу движения теплоносителя. По первому признаку система бывает открытой или закрытой, по второму – самотечной, насосной или комбинированной. На практике признаки сочетаются: открытая система может работать с насосом, а закрытая – без него. Ниже разберем пять основных вариантов и то, кому они подходят.
В открытой схеме расширительный бак ставят в самой высокой точке, чаще всего на чердаке. Давление в трубах создает только столб воды, а при закипании пар уходит через бак, поэтому риск разрыва теплообменника минимальный. Для котла на твердом топливе это главное преимущество: система прощает ошибки при растопке.
Недостатков у открытого бака несколько. Вода испаряется, ее приходится доливать. Кислород из воздуха растворяется в теплоносителе и ускоряет коррозию стальных радиаторов и теплообменника. Бак на холодном чердаке утепляют, иначе вода в нем замерзнет. Антифриз в такую систему не заливают: при контакте с воздухом он окисляется и теряет свойства. К баку подводят переливную трубу, по которой излишки уходят в канализацию или на улицу.
Схема подходит для небольших домов, где часто отключают электричество и нужна простая система без автоматики.
Закрытая система герметична: изменение объема принимает мембранный бак, а давление держится на уровне 1 – 2 бара. Теплоноситель не испаряется и не насыщается кислородом, поэтому трубы и теплообменник меньше ржавеют. В такую систему можно залить незамерзающую жидкость, что удобно для дачи, где зимой бывают перерывы. Бак ставят в котельной, а не на чердаке.
Удобство требует строгой защиты. Для закрытого контура с котлом на твердом топливе обязательны группа безопасности и защита от перегрева: змеевик охлаждения с термоклапаном или буферная емкость достаточного объема. Без них закипание при отключении насоса приведет к срабатыванию предохранительного клапана, выбросу кипятка в котельной, а в худшем случае к разрыву теплообменника.
Гравитационная, или самотечная, система работает за счет разницы в весе горячей и холодной воды. Нагретый теплоноситель поднимается по разгонному стояку, отдает тепло в радиаторах, остывает, становится тяжелее и по обратке стекает к котлу. Насос не нужен, поэтому отопление не зависит от электричества. Чтобы система с естественной циркуляцией работала, выполняют несколько условий.
Схема подходит для одноэтажных домов площадью до 100 – 150 кв.м. Минусы тоже есть: дальние радиаторы прогреваются хуже ближних, толстые трубы заметны в интерьере, а теплый пол подключить нельзя.
Система с циркуляционным насосом не требует уклонов и толстых труб, котел можно поставить на одном уровне с радиаторами, а длина контура почти не ограничена. К ней подключают теплый пол, бойлер и радиаторы на нескольких этажах. Насос равномерно распределяет тепло, поэтому дальние комнаты прогреваются так же, как ближние.
Главный риск связан с электричеством. При отключении света насос встает, циркуляция теплоносителя прекращается, а котел продолжает греть воду, которая уже не уходит в радиаторы. Поэтому систему с принудительной циркуляцией страхуют двумя способами: источником бесперебойного питания для насоса и термоклапаном со змеевиком охлаждения. ИБП с аккумулятором на 75 Ач поддержит насос мощностью 60 – 80 Вт около 6 – 8 часов. Этого времени хватит, чтобы закладка догорела.
Магистраль делают с диаметрами и уклонами, как для самотечной системы, а насос ставят на байпас параллельно основной трубе. На прямом участке между точками врезки байпаса монтируют обратный клапан с малым сопротивлением или шаровой кран. Пока есть электричество, насос гонит воду быстро и равномерно. Когда свет пропадает, насос останавливается, и вода продолжает идти самотеком через основную трубу.
Схема сочетает надежность гравитационной системы и комфорт насосной. Плата за это – больший объем работ и дорогие трубы крупного диаметра.
Для горячей воды используют бойлер косвенного нагрева. Его подключают отдельным контуром через трехходовой клапан с приоритетом ГВС или берут тепло из буферной емкости. Летом, когда отопление не нужно, воду в бойлере греет встроенный ТЭН.
Если дом нужно отапливать без присмотра, к твердотопливному котлу добавляют электрический или газовый. Котлы подключаются параллельно через обратные клапаны или через буферную емкость. Второй котел включается автоматически, когда дрова прогорели и температура в системе упала. Такое соединение позволяет уехать на несколько дней и не бояться, что трубы замерзнут. Подсоединение газового котла при этом согласовывают с газовой службой.
Какой вариант выбрать, удобно определить по ситуации:
Монтаж ведут от расчета к запуску. Ошибка на раннем этапе обходится дороже всего, потому что ее исправляют переделкой уже собранной системы.
Базовое правило: 1 кВт мощности на 10 кв.м площади при высоте потолков до 2,7 м и нормальном утеплении. К результату добавляют запас 15 – 20%, потому что теплотворность дров зависит от влажности, и паспортную мощность на практике удается получить редко. Для обогрева дома 120 кв.м понадобится модель на 14 – 15 кВт. Слишком мощный котел тоже вреден: он постоянно работает на прикрытой заслонке, тлеет и быстрее обрастает дегтем.
Котел устанавливают в отдельной котельной или в нежилом помещении первого этажа. Требования к объему помещения и отступам от стен указаны в паспорте котла и в СП 7.13130, их проверяют до покупки. Основное, что понадобится.
Корпус выставляют по уровню, чтобы воздух не скапливался в теплообменнике. Дымоход подключают к патрубку того же диаметра или больше: если сузить сечение, упадет тяга. Лучше использовать сэндвич-трубы из нержавеющей стали с утеплителем. Они быстро прогреваются, и в них меньше конденсата. Высота трубы от колосниковой решетки до верха – не меньше 5 м. Внизу дымохода ставят ревизию для чистки и конденсатосборник, а через перекрытие и кровлю трубу проводят через противопожарную разделку.
Сначала монтируют группу безопасности на подаче, затем узел подмеса, фильтр и насос на обратке, расширительный бак и краны. Подсоединение труб к патрубкам котла делают через разъемные муфты («американки»), чтобы при обслуживании его можно было отключить без резки труб. Сделав обвязку в котельной, переходят к разводке по дому: к радиаторам, буферной емкости, бойлеру.
Систему заполняют медленно, снизу вверх, чтобы воздух выходил через воздухоотводчики. Затем проводят опрессовку: давление поднимают выше рабочего, обычно в 1,25 – 1,5 раза, но не выше допустимого для котла. Сутки следят за манометром: если давление падает, ищут течь в соединениях.
После установки и проверки делают пробную растопку небольшой закладкой. На этом этапе важен контроль трех параметров: температуры обратки на входе в котел (не ниже 55 °С), работы насоса и тяги в дымоходе. Если все работает правильно, топку выводят на рабочий режим.
Котел на дровах работает с открытым огнем и высокой температурой, поэтому защиту продумывают для каждого типа аварии отдельно.
Перегрев возникает, когда тепло перестает уходить из котла: насос остановился, краны на радиаторах закрыты или в топку заложили слишком много дров. Защиту строят из нескольких уровней.
У термоклапана есть ограничение, о котором часто забывают. Если вода в доме идет из скважины через насосную станцию, при отключении света давление в водопроводе пропадет, и клапан не сработает. В таком случае насосную станцию подключают к ИБП или ставят накопительный бак с водой на возвышении.
В отопительной системе гидроудар чаще всего возникает при вскипании. В перегретом теплообменнике образуется пар, пузыри попадают в холодную воду и резко схлопываются. По трубам проходит волна давления. Вторая причина – резкое перекрытие крана при работающем насосе. Чтобы защитить отопительный контур, не допускайте закипания, подберите расширительный бак правильного объема и поставьте автоматические воздухоотводчики в верхних точках. Краны на горячей системе закрывайте плавно.
Главная защита – узел подмеса, который держит вход в котел на уровне 55 – 60 °С. Теплоноситель по обратному трубопроводу сначала смешивается с горячей подачей и только потом попадает в котел. Еще два правила помогут снизить количество конденсата.
Котел ставят на негорючее основание, а дымоход проводят через разделки из негорючих материалов. В котельной держат огнетушитель, датчик дыма и датчик угарного газа. Дымоход чистят минимум дважды в течение отопительного сезона: слой сажи сужает сечение и может загореться. Дрова и уголь не складывайте вплотную к котлу и трубе.
Кран между котлом и группой безопасности
Если кран перекроют, предохранительный клапан перестанет защищать систему. При перегреве давлению некуда деться, и теплообменник может разорвать. Ставьте группу безопасности прямо на выходе подачи, без запорной арматуры перед ней.
Нет узла подмеса на обратке
Холодная вода из радиаторов идет прямо в котел, на стенках топки конденсируется влага, образуются деготь и кислота. Мощность падает, а сталь начинает корродировать уже в первый сезон. Установите трехходовой термосмесительный клапан или готовый насосно-смесительный узел.
Полипропилен сразу на выходе из котла
При перегреве пластиковая труба размягчается, соединения текут, а иногда трубу срывает с фитинга. Первые 1 – 1,5 м подачи делайте из стали или меди.
Закрытая система без защиты от перегрева
В закрытом контуре пару некуда уйти, и давление растет за считаные минуты. Если выбрали закрытую схему, ставьте котел со змеевиком охлаждения и термоклапаном или добавьте буферную емкость.
Насос без резервного питания
Отключение света на час может закончиться закипанием и выбросом кипятка через предохранительный клапан. Подключите насос к ИБП или выберите комбинированную схему, которая перейдет на самотек.
Котел с большим запасом мощности
Кажется, что запас не помешает. На деле топка работает на прикрытой заслонке, топливо тлеет, КПД падает, а теплообменник покрывается дегтем. Выбирайте модель с запасом 15 – 20%, не больше.
Стоимость подключения одного твердотопливного котла зависит от схемы, материала труб, наличия буферной емкости и сложности дымохода. По данным сервиса Профи.ру, в 2026 году цены на работу в Москве следующие:
Цены указаны только за работу. Котел, дымоход, насос, баки и арматуру покупают отдельно, и на оборудование обычно уходит больше денег, чем на монтаж. Дороже обходятся схемы со стальными трубами на сварке, теплоаккумулятором и вторым котлом.
Котлы, работающие на дровах или угле, разрешено устанавливать в своем доме самостоятельно: в отличие от газовых, они не требуют согласования с газовой службой. Разобраться, как подключить твердотопливный котел, по силам человеку с опытом сантехнических работ. Но перед покупкой прочитайте гарантийный талон: многие производители сохраняют гарантию, только если монтаж выполнила специализированная организация. Если собираете обвязку сами, доверьте специалисту хотя бы расчет мощности, подбор схемы и опрессовку.
Да, в гравитационной системе. Котел ставят ниже радиаторов, а магистраль делают из толстых труб с уклоном. Такая схема подойдет для одноэтажного дома до 100 – 150 кв.м.
Для котлов на твердом топливе насос чаще ставят на обратке, после узла подмеса. Там теплоноситель холоднее, и уплотнения насоса служат дольше. Уточните рекомендацию в паспорте котла.
Нет, но она повышает удобство и безопасность. С теплоаккумулятором дрова закладывают реже, топка работает на полной мощности, а система защищена от перегрева.
Да, если система закрытая и производитель допускает работу с незамерзающей жидкостью, это указано в паспорте. В открытую систему антифриз не заливают: он окисляется при контакте с воздухом.
Не ниже 55 °С, оптимально 55 – 60 °С. При более холодной обратке на стенках топки образуются конденсат и деготь.
Да. Котлы можно подключать параллельно через обратные клапаны или через буферную емкость. Электрокотел включится автоматически, когда дрова прогорят.
Котел на твердом топливе нельзя выключить мгновенно, а холодная обратка разрушает его изнутри. Поэтому надежная обвязка решает три задачи: отводит лишнее тепло, держит обратку на уровне 55 – 60 °С и сглаживает перепады температуры в доме. Для этого нужны группа безопасности, расширительный бак, узел подмеса и защита от перегрева.
Схему выбирают по дому. Для небольшого одноэтажного дома с перебоями электричества подойдет открытая система с естественной циркуляцией. Для большого дома с теплым полом – закрытая система с насосом и буферной емкостью. Если свет пропадает, а нужен равномерный прогрев всех комнат, выбирайте комбинированную схему.
