Установка выключателя своими руками – несложный процесс. Однако нужно точно знать последовательность действий, чтобы вас не ударило током, а в доме не случился пожар. В этой статье приведем пошаговый план монтажа выключателя.

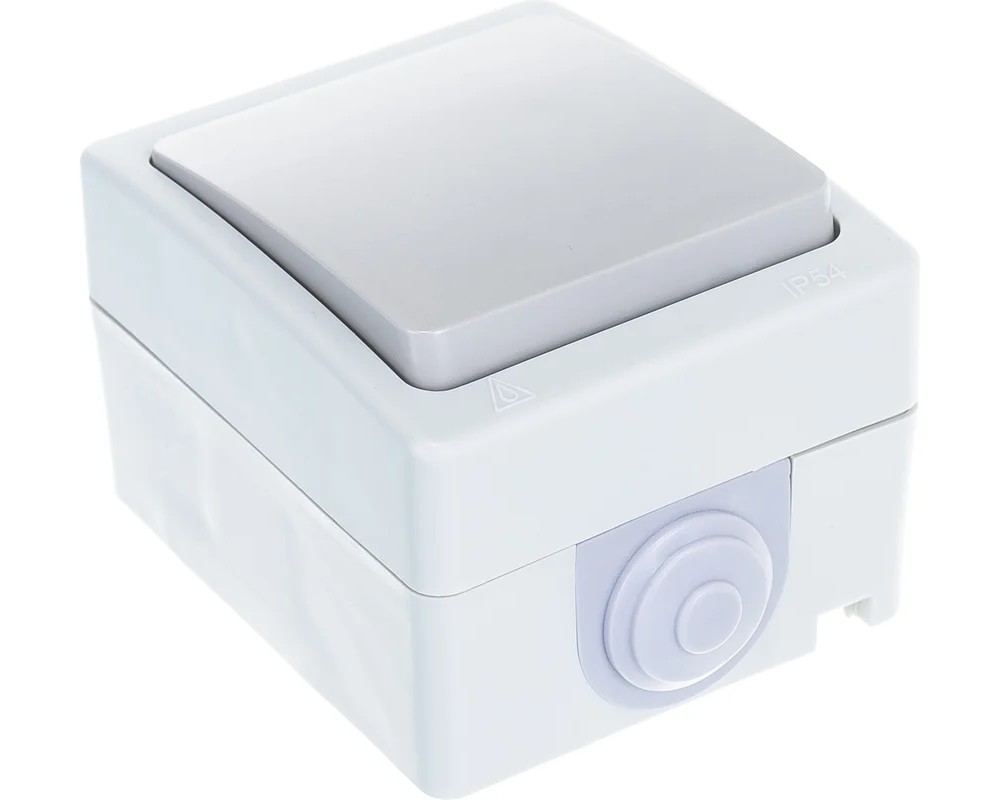

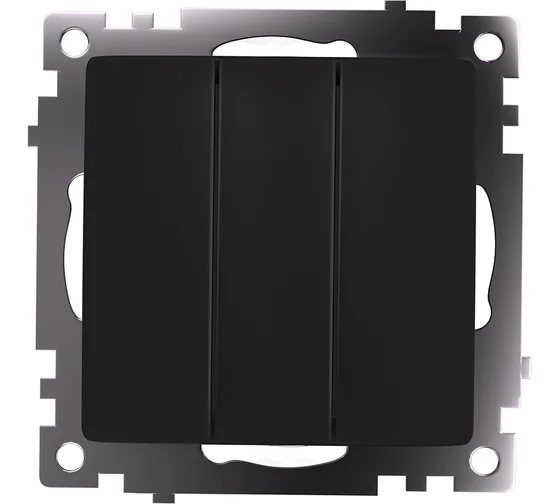

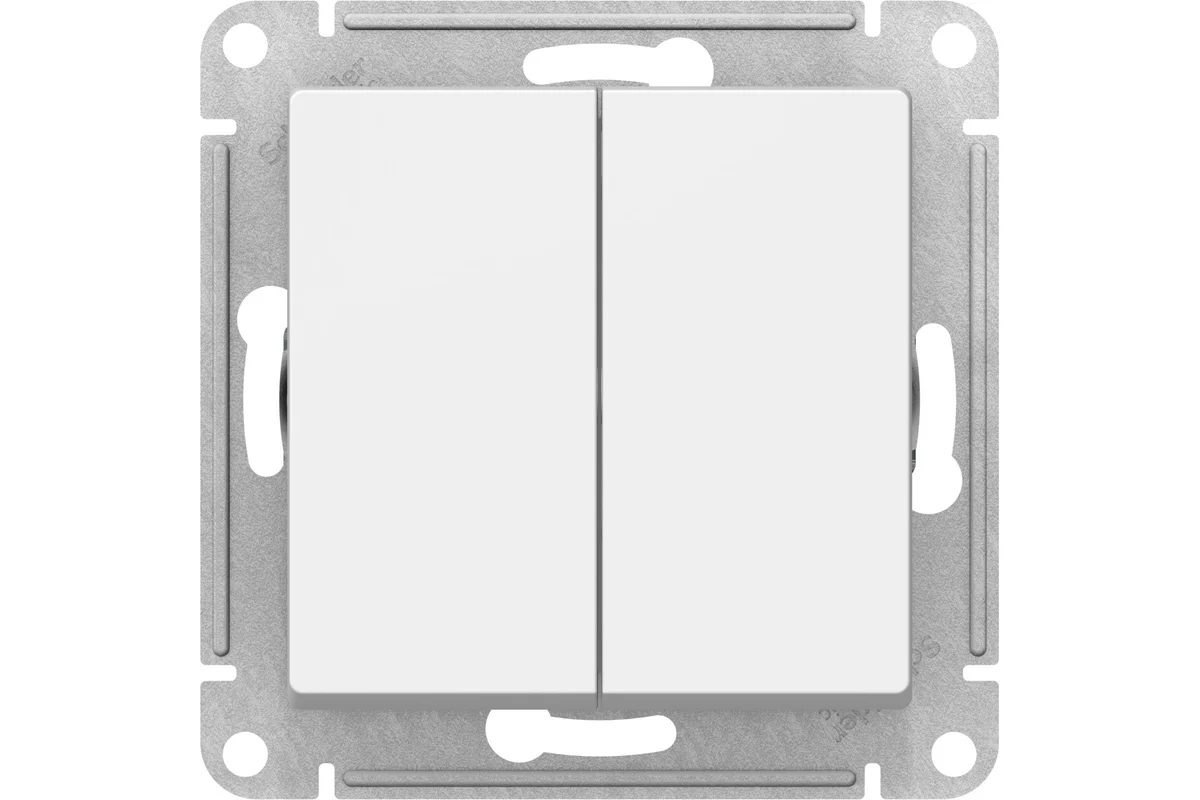

Выключатель, 1 клавиша UNIVersal Аллегро IP54, серый 1279	2-клавишный механизм выключателя Systeme Electric ATLAS DESIGN сх.5 10АХ белый ATN000151	3-клавишный выключатель STEKKER (механизм), gls10-7108-05, 250v, 10а, серия катрин, черный, 49172
214 руб.	197 руб.	240 руб.

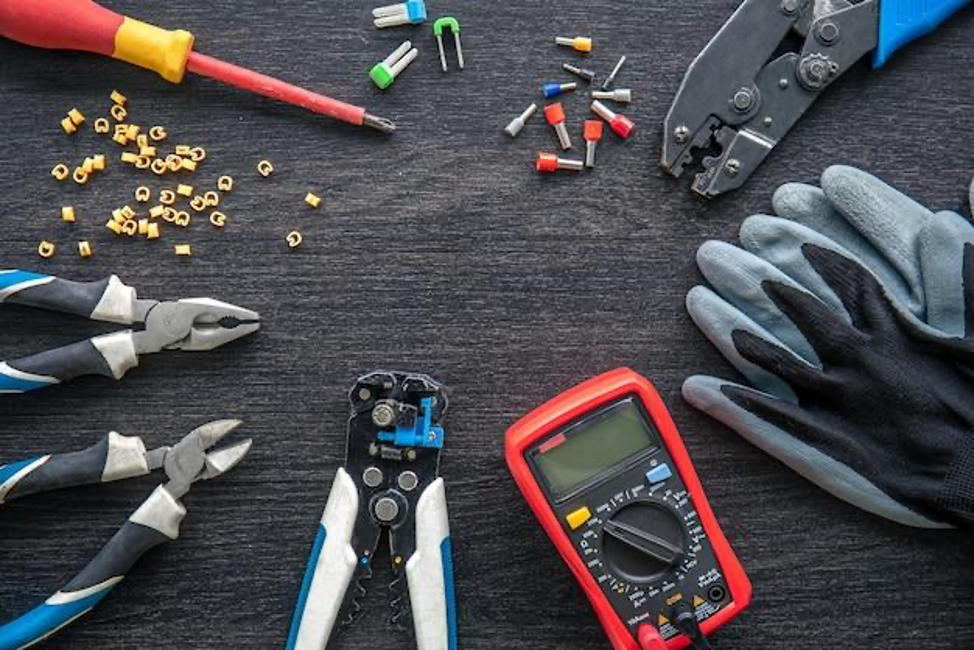

Что вам понадобится

Подрозетник
Выключатель
Провод двух- или трехжильный сечением 1,5 мм
Соединительные зажимы
Инструмент для снятия изоляции – стриппер или нож
Длинногубцы
Тестер напряжения
Отвертка

Этапы монтажа одноклавишного выключателя

Определяемся с местом установки

При монтаже выключателя света нужно руководствоваться главным образом удобством доступа к нему. Чаще всего он устанавливается рядом с дверной коробкой так, чтобы открытая дверь не мешала включить свет. Высота установки обычно варьируется от 1 до 1,5 м от пола. Однако в некоторых случаях рациональнее поднять выключатель на высоту человеческого роста. Например, когда в помещении есть предметы мебели и интерьера, которые будут загораживать выключатель при установке внизу. Не рекомендуется располагать его в зоне, подверженной попаданию воды. Поэтому обычно выключатели на ванные и туалетные комнаты выносят в прихожую.

Предустановочные работы

В выбранное место для монтажа выключателя нужно установить подрозетник, если вы делаете скрытую проводку. Этот процесс займет довольно много времени. Для начала в стене перфоратором с коронкой делают отверстие и крепят в нем подрозетник. Таким же образом устанавливают распределительную коробку – в месте, которое находится между выключателем и осветительным прибором. Затем штробят каналы под проводку – к распределительной коробке кабель будет прокладываться от места установки осветительного прибора, от выключателя и от электрощитка. Для такого способа монтажа нужно купить выключатель скрытой установки.

При монтаже открытой проводки штробить стены не нужно – достаточно закрепить на стенах пластиковые кабель-каналы и в них уложить провод. В таком случае выбирается выключатель накладного типа без подрозетника. Распределительная коробка также монтируется накладным способом. Данный вариант требует гораздо меньше времени и трудозатрат. Однако открытая проводка может нарушить дизайн помещения. Поэтому ее выбирают для дач, офисов и других помещений, где наличие кабель-каналов на стенах не играет большой роли.

В электрощитке питающий кабель подключают к автоматическому выключателю и ведут к распределительной коробке. От места установки осветительного прибора еще один отрезок провода ведут также к коробке.

Важно

Перед проведением любых работ с электропроводкой отключите питание! Делается это с помощью предохранителей в щитке.

Установка выключателя

Сначала нужно снять клавишу и лицевую панель выключателя. Можно аккуратно поддеть клавишу отверткой с плоской рабочей частью. Затем необходимо подключить к механизму провода. Для этого зачищают их концы примерно на 2 или 2,5 см и вставляют в клеммы. После этого их нужно закрепить винтами. Как правило, маркировка в механизме выключателя помогает определить, к какой клемме подключать фазу, а к какой ноль. Если вы устанавливаете скрытый выключатель, в заранее подготовленном отверстии с помощью гипсовой штукатурки фиксируют подрозетник. В него заводят провода, идущие по штробе. После подключения проводов к выключателю его внутреннюю часть фиксируют в подрозетнике и устанавливают сверху лицевую панель с клавишей. Существует несколько вариантов креплений. Механизм может фиксироваться в подрозетнике с помощью двух распорок, которые разводятся в стороны и закручиваются винтами, либо два самореза вкручиваются в подрозетник. При монтаже накладного выключателя нужно просверлить отверстия в стене и закрепить заднюю часть устройства на дюбель-гвозди. После подключения проводов сверху устанавливают декоративную накладку с клавишей.

Важно знать

Зачистка проводов отличается при монтаже накладного и скрытого выключателя. В последнем случае необходимо оставить запас провода примерно в 10 см, чтобы зачистить его, беспрепятственно поместить в клеммы и затем утопить механизм в подрозетник. При установке накладного подрезку проводов делают строго под выключатель.

Соединение проводов

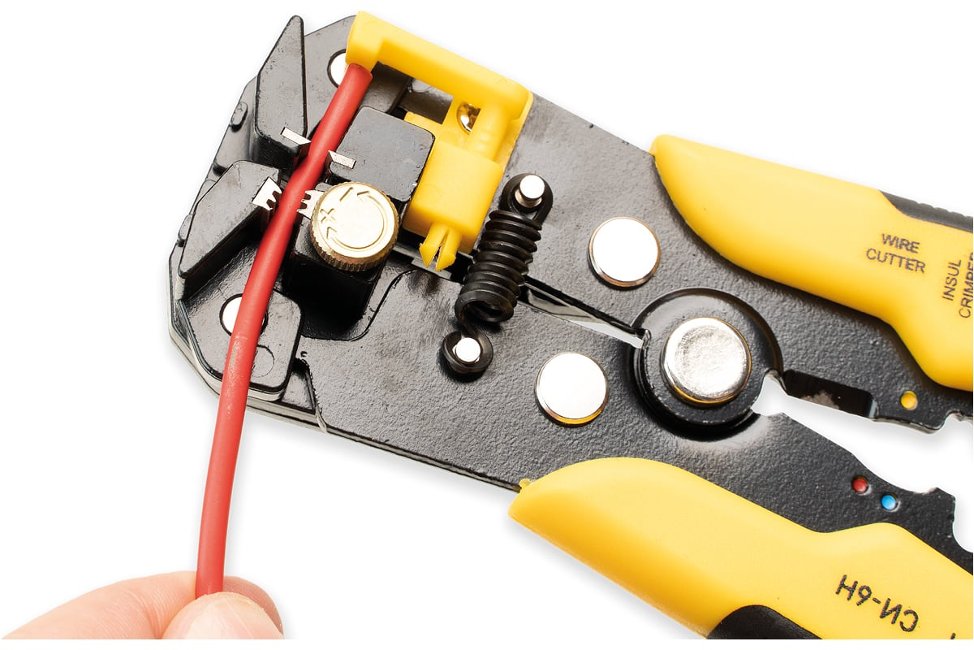

В распределительной коробке сходятся три провода – от выключателя, осветительного прибора и питающий провод от электрощитка. Их вставляют в прорези в коробке. Затем снимают с них изоляцию: сначала внешнюю оболочку, а потом зачищают концы каждого провода примерно на 2 или 3 см. Для этого понадобится инструмент для снятия изоляции. Можно использовать нож: его лезвием сначала делают продольный надрез, потом раскрывают оболочку и срезают ее по окружности. Профессионалы обычно используют стриппер. Специализированный инструмент обхватывает провод, и при сжиме делает надрез по всему диаметру оболочки. Затем пользователь стягивает отрезанную часть оболочки, провод при этом остается целым.

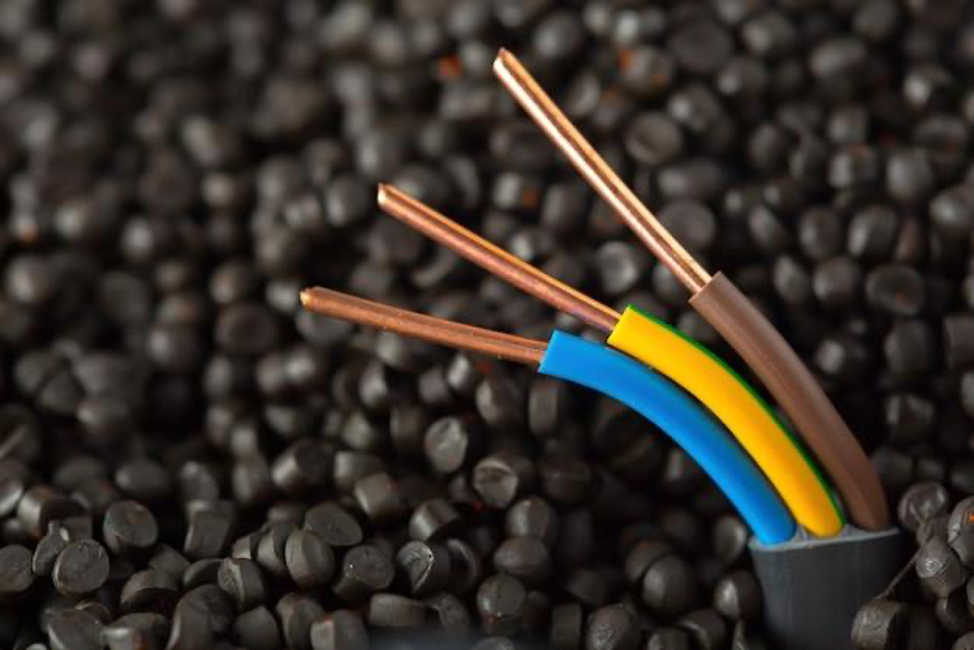

Сняв внешнюю оболочку двухжильного кабеля, вы увидите внутри два провода: синий – это всегда ноль, коричневый (либо другого цвета) – это фаза. Всего в распределительной коробке находится 6 проводов, которые нужно правильно соединить. Чтобы ничего не перепутать, воспользуйтесь схемой, представленной ниже. С фазного провода питающего кабеля делается подключение к фазному проводу выключателя (красная линия – L). А с нулевого провода питающего кабеля делают подключение к нулевому проводу осветительного прибора (синяя линия – N). Завершающим этапом будет соединение фазного провода осветительного прибора с нулевым проводом выключателя (оранжевая линия).

Схема подключения одноклавишного выключателя

Важно

Соединение проводов в распределительной коробке осуществляется скрутками. Вы можете воспользоваться длинногубцами, чтобы удобнее было удерживать провода у основания и закручивать их концы в спираль.

Проверка работоспособности

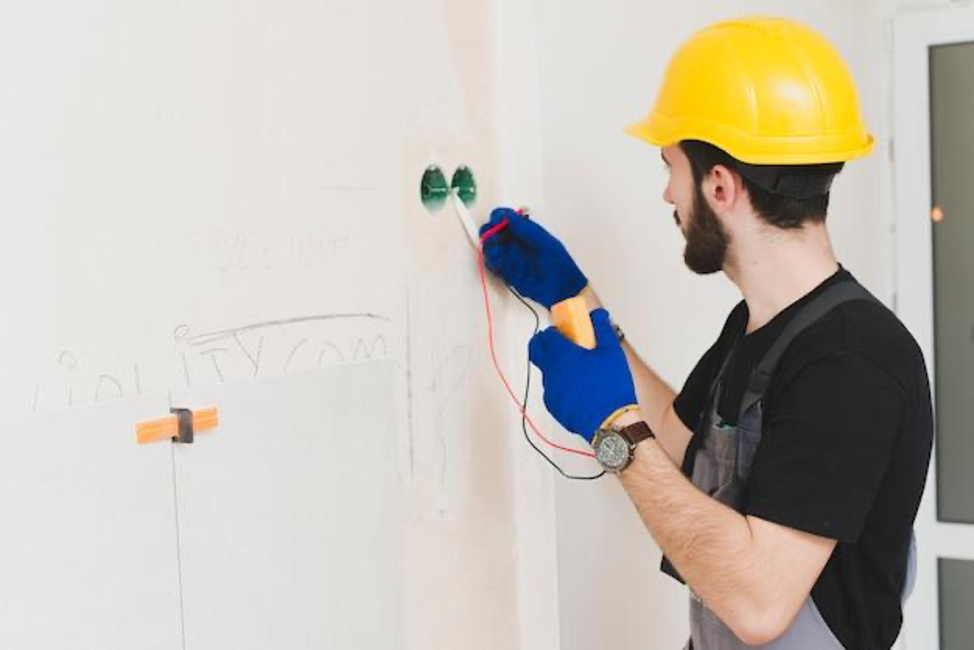

Чтобы понять, что все соединения выполнены верно и цепь работает, необходимо проверить напряжение. Возьмите тестер напряжения и прикладывайте контактный наконечник к скруткам в распределительной коробке. Напряжение должно быть обнаружено только на месте соединения питающего провода и выключателя. В этом случае загорится индикатор. После этого включите осветительный прибор с помощью выключателя – нажмите на клавишу. Лампочка зажглась? Поздравляем, вы сделали все правильно!

Изоляционные работы

Если соединения выполнены правильно, можно их изолировать. Самым простым на сегодняшний день методом является установка пластиковых колпачков. Они выполнены из негорючего пластика, поэтому являются абсолютно безопасными, а пружина внутри надежно удерживает скрученные провода. Выбор колпачков делают по цвету. Например, серые подходят для скрутки двух жил сечением в 1,5 мм, синие – трех жил сечением в 1,5 мм, оранжевые – двух жил сечением в 2,5 мм и т.д.

Важно

Пластиковые элементы нужно не просто надевать на скрутки, а прикладывать небольшое усилие, чтобы вдавить концы проводов в металлическую часть колпачка. Это поможет добиться лучшего контакта в местах соединений.

Схемы подключения разных выключателей

Теперь вы знаете, как установить обычный одноклавишный выключатель. На практике бывает необходимость монтажа изделий и другого типа – двухклавишных для люстр с несколькими лампочками, проходных в длинные коридоры и т.д. Чтобы иметь представление об особенностях их монтажа, предлагаем изучить схемы подключения.

Схемы подключения выключателей света

Надеемся, что наша статья будет вам полезна. Как видите, в установке выключателей нет ничего сложного. Соблюдая правила, вы легко справитесь с этой задачей. Выключатель будет исправно работать долгие годы, конечно, при условии, что он качественный. Купить надежные электротехнические изделия вы можете в нашем интернет-магазине. Мы предлагаем продукцию ведущих российских и европейских производителей. Делайте свой выбор!
