Чертежи и схемы котлов на твердом топливе

Современный модельный ряд твердотопливных котлов учитывает множество особенностей их размещения в жилых помещениях (квартирах, домах) и на промышленных и технических объектах.

Разные варианты оборудования подразумевают и разные варианты его подключения. Схемы монтажа продуманы в зависимости от особенностей контура ГВС и отопления в соответствующем помещении. В одном случае конкретная схема монтажа котла на твердом топливе может являться максимально приемлемой, а в другом – единственной и незаменимой. Впрочем, это не означает, что для достижения оптимального результата необходимо заучивать все варианты подключения. В целях эффективного монтажа и наладки оборудования достаточно понимать общий принцип работы, преимущества и недостатки котла.

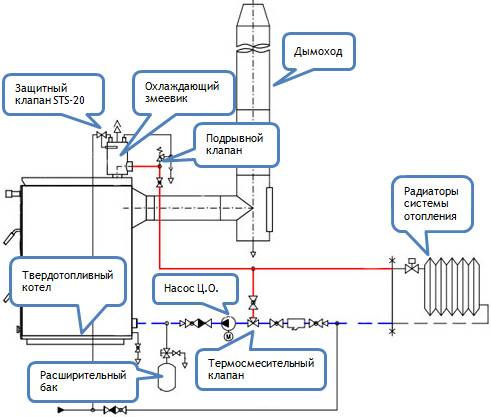

При расчете оптимального варианта подключения отопления необходимо уделить особое внимание совмещению функционирования котла твердотопливного с баком аккумуляции тепловой энергии. Особенность заключается в том, что температура водоподогревающего прибора находится в постоянном колебании в диапазоне 60 – 90 ⁰C. Удержать ее на одном уровне практически невозможно. В отличие от дизельных, электрических или газовых моделей, котел на твердом топливе является инертным устройством. Приведем пример схемы подключения оборудования такого типа.

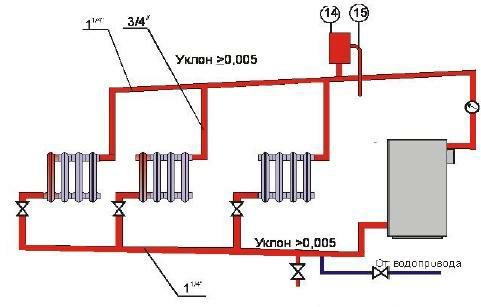

В реальной ситуации не всегда есть возможность установки дополнительного водяного насоса для принудительной циркуляции теплоносителя в контуре. Причины могут быть самыми разными. Распространенный вариант – нестабильность напряжения и частые перепады в сети, которые невозможно выровнять стабилизатором. Другая ситуация – отсутствие линии электропередач в непосредственной близости от дома. Стоимость системы в таком случае будет значительно ниже из-за отсутствия дополнительного оборудования, но для ее монтажа и подключения потребуется особая внимательность в соблюдении уклонов.

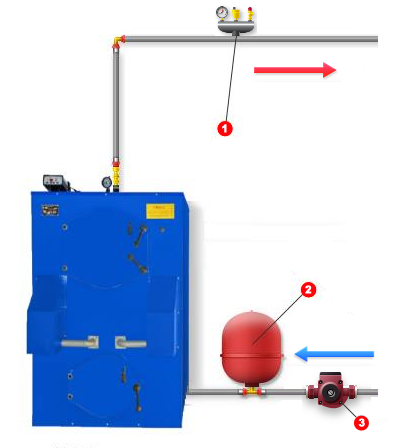

В данной ситуации мы рекомендуем установить на входной и выходной трубах дополнительные предохранительные клапаны. При этом они должны быть расположены как можно ближе к водонагревателю. Старайтесь сделать так, чтобы расстояние между расширительным баком и местом соединения котла было минимальным и полностью исключало наличие врезных кранов или предохранительных клапанов.

Обратите внимание: участок h на схеме монтажа котла обозначает необходимое расстояние, которое определяет высоту подъема расширительного бака в верхней точке системы отопления. Если нет возможности расположить бак достаточно высоко, следует установить циркуляционный насос непосредственно в трубу. Иначе в контуре неизбежно будет появляться вероятность попадания воздуха в верхние радиаторы.

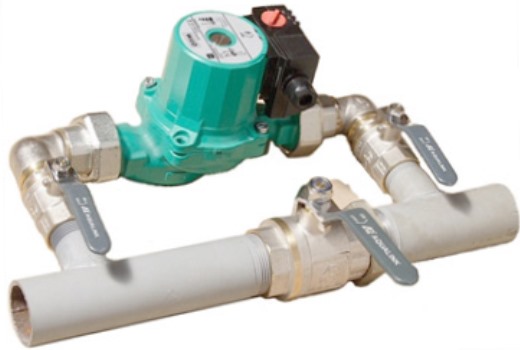

Если требуется установить дополнительный циркуляционный насос, он должен быть смонтирован как можно ближе к твердотопливному котлу отопления на трубе. Такое расположение позволит системе функционировать без принуждения в случае перебоев в подаче электроэнергии. Циркуляционный насос должен быть установлен по обводному пути, чтобы можно было отключить его от сети и при необходимости перекрыть обвод кранами.
