Заклепки с полукруглой гловкой классов точности В и С ГОСТ 10299-80
Настоящий стандарт распространяется на заклепки с полукруглой головкой общемашиностроительного применения с диаметром стержня от 1 до 36 мм классов точности В и С.
Стандарт полностью соответствует СТ СЭВ 1019-78.
Заклепки с полукруглой головкой должны удовлетворять всем требованиям ГОСТ 10304-80 и требованиям, изложенным в соответствующих разделах настоящего стандарта.
1. РАЗМЕРЫ
1.1. Размеры заклепок должны соответствовать указанным на чертеже и в табл. 1 и 2.
* Размер для справок
(Измененная редакция, Изм. № 2).
1.2. Длина заклепок должна выбираться из следующего ряда: 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180 мм.
Таблица 1, мм
| Диаметр стержня d | 1 | 1,2 | (1,4) | 1,6 | 2 | 2,5 | 3 | (3,50) | 4 | 5 | 6 | 8 | 10 |
| Диаметр головки D | 1,8 | 2,1 | 2,5 | 2,9 | 3,5 | 4,4 | 5,3 | 6,3 | 7,1 | 8,8 | 11 | 14 | 16 |
| Высота головки Н | 0,6 | 0,7 | 0,8 | 1,0 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | 3,0 | 3,6 | 4,8 | 6,0 |
| Радиус под головкой r, не более | 0,2 | 0,4 | 0,5 | 0,6 | |||||||||
| Радиус сферы головки R | 1 | 1,2 | 1,4 | 1,6 | 1,9 | 2,4 | 2,9 | 3,4 | 3,8 | 4,7 | 6 | 7,5 | 8,3 |
| Расстояние от основания головки до места замера диаметра l | 1,5 | 3 | 4 | 6 | |||||||||
Продолжение табл. 1, мм
| Диаметр стержня d | 12 | (14) | 16 | (18) | 20 | (22) | 24 | 30 | 36 |
| Диаметр головки D | 19 | 22 | 25 | 27 | 30 | 35 | 37 | 45 | 55 |
| Высота головки Н | 7,2 | 8,4 | 9,5 | 11 | 12 | 13 | 16 | 20 | 24 |
| Радиус под головкой r, не более | 0,8 | 1,0 | 1,2 | 1,6 | |||||
| Радиус сферы головки R | 9,8 | 11,4 | 13 | 13,8 | 15,4 | 18,3 | 18,7 | 22,7 | 27,8 |
| Расстояние от основания головки до места замера диаметра l | 6 | 8 | 10 | ||||||
Примечание. Размеры, указанные в скобках, применять не рекомендуется.
Таблица 2
| Диаметр стержня d | Длина L | Диаметр стержня d | Длина L |
| 1,0 | 2-8 | 10 | 14-100 |
| 1,2 | 2-10 | 12 | 18-110 |
| (1,4) | 3-12 | (14) | 20-140 |
| 1,6 | 3-12 | 16 | 20-140 |
| 2,0 | 3-16 | (18) | 28-140 |
| 2,5 | 3-20 | 20 | 34-160 |
| 3,0 | 4-40 | (22) | 38-170 |
| (3,5) | 5-40 | 24 | 40-180 |
| 4,0 | 5-50 | 30 | 55-180 |
| 5,0 | 7-60 | 36 | 55-180 |
| 6,0 | 7-60 | ||
| 8,0 | 9-70 |
(Измененная редакция, Изм. № 2).
Пример условного обозначения заклепки с полукруглой головкой класса точности В диаметром стержня d = 8 мм, длиной L = 20 мм, из материала группы 00, без покрытия:
Заклепка 8 ´ 20.00 ГОСТ 10299-80
(Измененная редакция, Изм. № 1, 2).
1.3. Теоретическая масса заклепок указана в справочном приложении.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Предельные отклонения высоты головки для размеров Н < 1 мм - плюс 0,28, минус 0,16 мм; для Н = 1 мм - ±0,28 мм.
ПРИЛОЖЕНИЕ Справочное

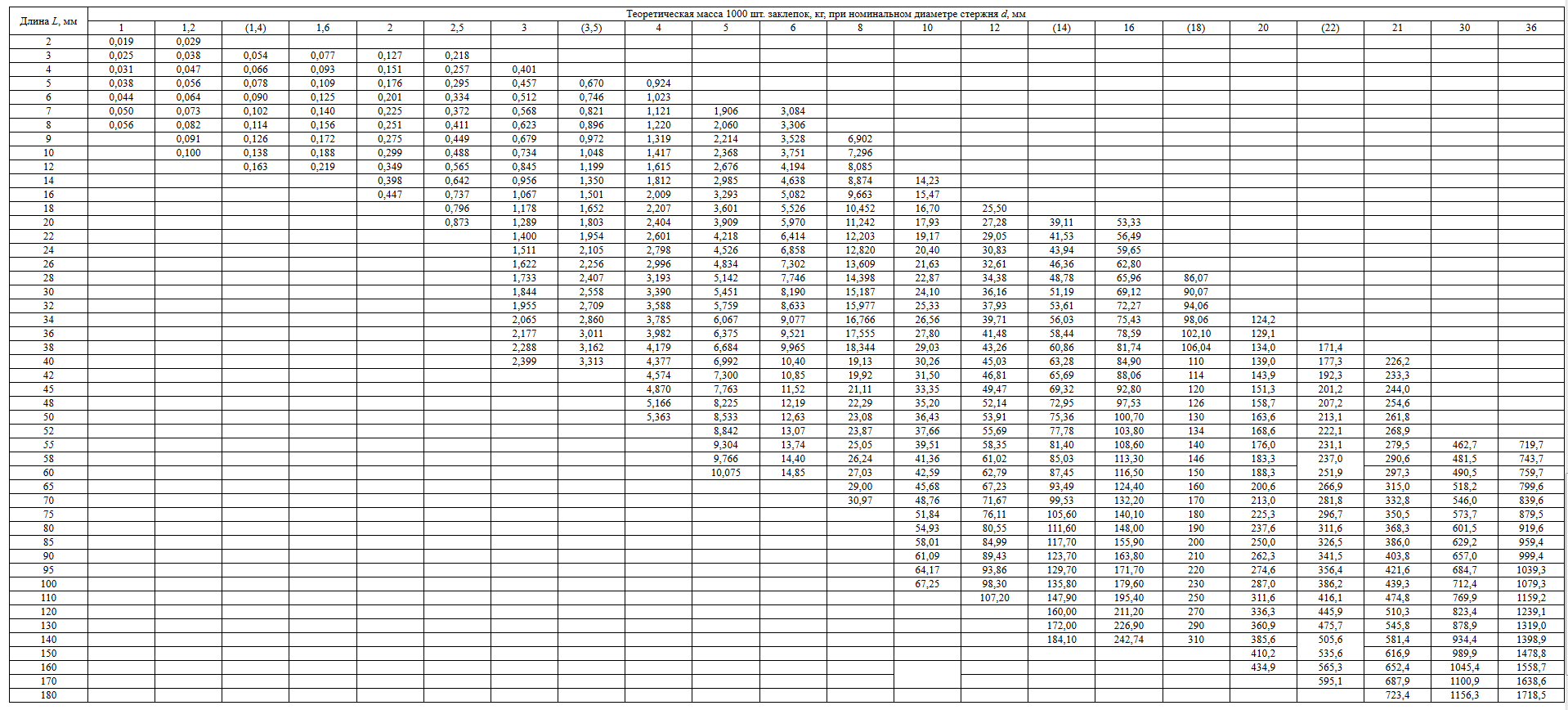

Масса стальных заклепок
Примечание. Для определения массы других заклепок, изготовляемых из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициенты: 0,356-для алюминиевого сплава; 1,080 - для латуни; 1,134-для меди, (Измененная редакция, Изм. № 1, 2).
