Защитно-коммутационное оборудование
Светосигнальная и управляющая арматура
8137 товаров
Выключатели нагрузки, рубильники
2759 товаров
Переключатели
2571 товар
Пускатели
33781 товар
Контакторы
8316 товаров
Силовые модули
20 товаров
Ручной ввод резерва
3 товара
Аксессуары и комплектующие
8872 товара
Пакетные выключатели
156 товаров
Концевые выключатели
1587 товаров
Автоматический ввод резерва
462 товара
Устройства плавного пуска
713 товаров
Автоматы защиты двигателя
931 товар
Тормозные резисторы и прерыватели
192 товара

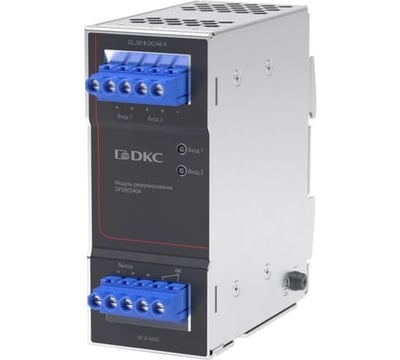

Модули резервирования
2 товара
Популярные отзывы
Все отзывы категории
Полезная информация
Защитно-коммутационное оборудование — это устройства, которые выполняют две функции: защиту и коммутацию.
Защита — предотвращение повреждений оборудования и поражения людей электрическим током в случае возникновения аварийных ситуаций (короткое замыкание, перегрузка, утечка тока на землю и т. д.).
Коммутация — управление электрическими цепями, включение и отключение электрооборудования в нормальном режиме работы.
Виды
Некоторые виды защитно-коммутационного оборудования:
- Автоматические выключатели (автоматы) — защищают от перегрузок и коротких замыканий. В основе работы — термомеханический и электромагнитный принцип размыкания цепи: термический расцепитель размыкает цепь, изгибаясь под воздействием нагрева от недопустимо большого тока, электромагнитный расцепитель срабатывает под воздействием мощного магнитного поля, возникающего при прохождении сверхтока через катушку-соленоид.
- Плавкие предохранители — защищают от перегрузок и коротких замыканий. Отключают цепь путём расплавления токопроводящего элемента (плавкой вставки) при превышении заданного значения тока.
- Устройства защитного отключения (УЗО) — защищают от поражения электрическим током при утечке тока на землю (например, при прикосновении к токоведущим частям). Устройство сравнивает протекающий ток на входе и на выходе: при одинаковых показателях или их незначительном отличии оно продолжает работать в штатном режиме, если значение превышает установленную норму, УЗО срабатывает и прекращает электроснабжение линии.
- Дифференциальный автомат (АВДТ, дифавтомат) — комбинированное устройство, которое объединяет функции УЗО и автомата. Отключает линию как при утечке, так и при перегрузке или коротком замыкании.
Принцип работы
Например, в работе УЗО:
- В нормальных условиях токи, протекающие по фазному проводу (от УЗО) и нулевому/нейтральному проводу (к УЗО), всегда равны (сколько ушло, столько и пришло).
- В аварийных ситуациях ток утечки (например, при пробое изоляции проводки или корпуса электроприбора на землю) становится разным. Из-за разности токов во вторичной обмотке возникает напряжение, что приводит в действие пороговое реле и исполнительный механизм. УЗО отключается, обесточивая обслуживаемую линию и все подключённые к ней нагрузки.
Обслуживание
Защитно-коммутационное оборудование требует регулярного технического обслуживания и своевременного ремонта. Некоторые правила:
- Профилактический контроль — проверка работоспособности всего устройства.
- Периодические опробования — дополнительная проверка работоспособности наименее надёжных элементов (реле времени с часовым механизмом, технологических датчиков, приводов коммутационных аппаратов).
- Своевременное профилактическое восстановление — замена изношенных элементов устройства, чтобы предотвратить резкое возрастание параметра потока отказов.
- Контроль условий эксплуатации — допустимые температура, влажность, вибрация, отклонения рабочих параметров от номинальных, электромагнитная обстановка, указанные в паспортных данных и руководствах по эксплуатации.
